隨著現(xiàn)代技術(shù)的發(fā)展，傳統(tǒng)的磁芯材料已經(jīng)不能夠滿足人們的需要。于是新型的軟磁材料磁芯應(yīng)運而生，軟磁鐵氧體磁芯就是其中的一種。與其他材料相同，軟磁鐵氧體也受到外部環(huán)境的影響，在本文中，小編將為大家介紹有關(guān)軟磁鐵氧體磁芯溫度穩(wěn)定性。

圖1軟磁鐵氧體起始磁導(dǎo)率的溫度特性

在鐵氧體磁芯的很多參數(shù)中，相當多的參數(shù)與溫度環(huán)境是脫不開關(guān)系的。如磁導(dǎo)率、損耗、飽和磁感應(yīng)強度，均是溫度的函數(shù)。在實際應(yīng)用中，軟磁鐵氧體的初始磁導(dǎo)率溫度特性是一個極為重要的磁性參數(shù)。圖1示出二個軟磁鐵氧體材料的初始磁導(dǎo)率溫度曲線。

曲線（1）是多鐵的MnZn鐵氧體典型溫度曲線，在低溫區(qū)有一個次峰。典線（2）是摻雜的MnZn鐵氧體材料溫度曲線，在較寬的溫度區(qū)域內(nèi)有平坦的溫度特性。溫度系數(shù)的定義是建立在假設(shè)磁導(dǎo)率與溫度呈線性關(guān)系為基礎(chǔ)的。在兩個給定的溫度之間，磁導(dǎo)率的相對變化除以引起此種變化的溫度差，稱為磁導(dǎo)率的溫度系數(shù)，用αμ表示：

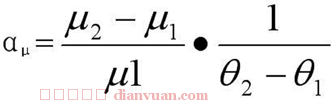

（θ2>θ1）（1）

式中，μ1=溫度θ1時測得的磁導(dǎo)率；

μ2=溫度θ2時測得的磁導(dǎo)率。

鑒于磁導(dǎo)率溫度曲線的非線性關(guān)系，實用時常常分區(qū)段來表示溫度系數(shù)，如規(guī)定-25°~0℃或0°~+55℃區(qū)段內(nèi)的溫度系數(shù)。當磁芯中有氣隙存在時，αμ將隨氣隙增加而減小，為了表征材料的溫度系數(shù)，需引入比溫度系數(shù)的概念。我們把磁導(dǎo)率的溫度系數(shù)除以磁導(dǎo)率，得到比溫度系數(shù)αμ/μ：

（θ2>θ1）（2）

對于帶氣隙的磁路，有效磁導(dǎo)率的溫度系數(shù)可用下式表示：

（3）

圖2 兩種鐵氧體的起始磁導(dǎo)率溫度特性（實線）及功耗溫度特性（虛線）

式中，α=材料磁導(dǎo)率μi的溫度系數(shù)。功率損耗與溫度的關(guān)系，對變壓器磁芯極為重要。為防止大磁場下磁芯發(fā)熱過多，通常要求功率損耗在80～100℃時出現(xiàn)最低值，圖2示出兩種MnZn鐵氧體的初磁導(dǎo)率溫度曲線及功率損耗的溫度曲線，由此可見，功率損耗最低點溫度與初磁導(dǎo)率溫度曲線上的第二峰位置有密切關(guān)系。通過改變工藝或調(diào)整成分，改變μ-T曲線第二峰位置，同時也可以調(diào)整功率損耗的溫度特性。

鐵氧體軟磁材料居里點指的就是這樣一種溫度，當比此溫度低時，軟磁材料就具有亞鐵磁性，高于此溫度時，材料呈順磁性。事實上，磁狀態(tài)的變化不是突變的，上述定義在實際使用中不能獲得精確的值。因此，實際測量方法是在初磁導(dǎo)率溫度曲線上，當μi達到最大值后急劇下降時，取0.8μmax的0.2μmax兩點的連線，并作其延長線，與橫坐標的交點即為居里點。

本文針對軟磁鐵氧體磁芯的環(huán)境溫度進行了全面的分析，通過曲線分析以及公式計算來幫助大家理解環(huán)境溫度對磁芯的影響。在對變壓器磁芯進行學(xué)習(xí)之前，大家可以通過本文來對軟磁材料進行進一步了解。希望大家在閱讀過本文之后能夠有所收獲。
