這里L(fēng)11、L12、L13和k3組成脈沖變壓器,加入方波信號,原邊電流大概1.5a,副邊為幾個毫安(峰值),我把項目文件也打個包放上來吧,請大家?guī)臀铱纯?仿真結果文件太大了,就沒有放到包里面,應該不會有問題吧.
1094262265.rar   1094262297.dsn

你的電感參數設置有錯.
如果你的耦合電感K選擇的不是K_Linear,那么它所耦合的那幾個電感的參數應該是匝數,而不是電感量.
在你的這個圖中,L11,L12,L13;L9,L10,L22的參數應該是匝數.而你用的是電感量.

我覺得是你的變壓器的仿真模型沒有建好!!!

同意你的觀點!!!

謝謝兩位指點,我把磁心改成k-linear了,還是使用電感量耦合,不過我確定不了變壓器原邊和副邊的電感量,只知道脈沖變壓器的各個繞組肯定是一樣的,然后自己估計用了200uh,主變壓器則只知道變比大概為5:1,然后我將原邊設置成10mh,1hm,100uh等值試驗,均出現收斂問題,無法仿真.另外,主變壓器的原邊繞組rc吸收網絡值正好設置顛倒,應該是電容1nf,電阻100omh.倒是開始錯誤的設置能算出來,不過電流都流進了吸收網絡,電流達到100a,電感里面反倒沒有電流了.我改回來以后總是出現收斂問題,再麻煩大哥們幫我提醒一下.另外,如果我不使用k-linear的磁心,而是在magnetic庫里面隨便拿一個(我這里主變壓器磁心選小了,功率在150w左右,應該選e42附近的),怎么來設置匝數比呢?默認的參數表里面沒有匝數這一項啊,我看到有些變壓器里面倒是有turns這個選項的,然后我自己加了這么一項,好像不起作用.

收斂性錯誤是最頭痛的,我通常在電路里串上小電阻或并上小電容來試試,有時改改仿真的步長也能解決.
另外,你的主變壓器同名端錯了.
設置匝數和設置電感是一個地方.只是用不同的K_linear或磁芯,要相應的設置.

將主變壓器吸收網絡電阻R22改為560omh,電容C32改為1n,原邊和副邊繞組分別設置成10uh,2uh,2uh,脈沖變壓器設置成20uh,20uh,20uh,帶負載電阻15omh,輸出電壓能穩定在10v,只是主變壓器原邊的電流沖擊太大,50a以上.按照sg3525的控制,vpluse的波形應該中間有死區,我不知道怎么做出死區來.在不用sg3525的情況下有沒有什么辦法可以做到呢?因?yàn)槲椰F(xiàn)在還不能確定這個仿真主回路有沒有參數匹配的問題.請指點一下,謝謝!

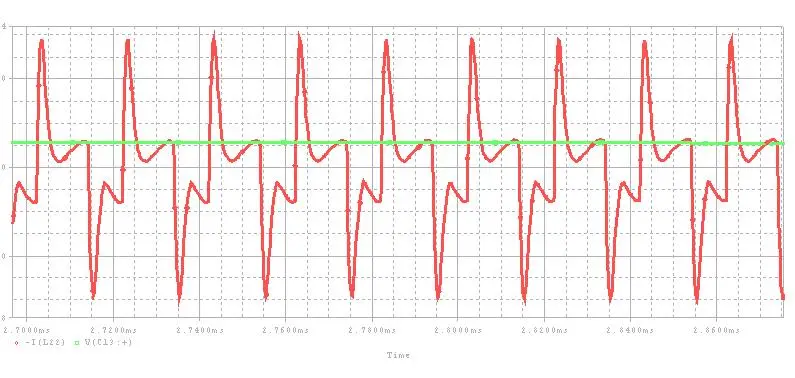

下面是輸出電壓和主變壓器原邊電流波形,截取了中間一段.竟然看不清楚,綠線對應的是10v,每一格是10v.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094268938.jpg');}" onmousewheel="return imgzoom(this);">

1,主變的電感量太小了,應該為mH級.變壓器的匝比平方等于電感量比.
2,要是我,就不用什么驅動變壓器,用兩個vpluse,放在L11和L12的位置上.第一個設置為V1=0,V2=15V,TD=0,TR=100n,TF=100n,PW=9u,PER=20u.第二個設置為V1=0,V2=15V,TD=10u,TR=100n,TF=100n,PW=9u,PER=20u.

我設置電感就是直接改電感的value,呵呵,看來是一種最笨的方法了,我在磁心k里面只設置耦合電感的名字,看來是不夠的.你是說匝數和電感值都是在磁心k里面設置的嗎?

不是K里面,是每個電感.

mh級就出現收斂問題,我實驗好像只能小,不能大,一大就報錯,呵呵,不知道這么做對搭實際電路有沒有幫助.半橋電路的驅動不能共地啊,和推挽不一樣,所以我沒有那么做,實際電路里面好像是一定要用脈沖變壓器的,或者用專用的驅動芯片,難道仿真和實際電路不一樣?我試試看.

“用兩個vpluse,放在L11和L12的位置上”
共地了嗎?
仿真很重要的一條就是合理簡化電路.

多謝指點,因?yàn)槲覍?shí)際的電路是打算用脈沖變壓器的,而且這個仿真我也是想要擴展到使用sg3525的,如果那么改的話就改變電路了,不知道對實際電路有沒有指導意義,不過真應該這么做,呵呵,謝謝大哥!

今天先休息了,明天繼續,呵呵,不打擾大哥了.

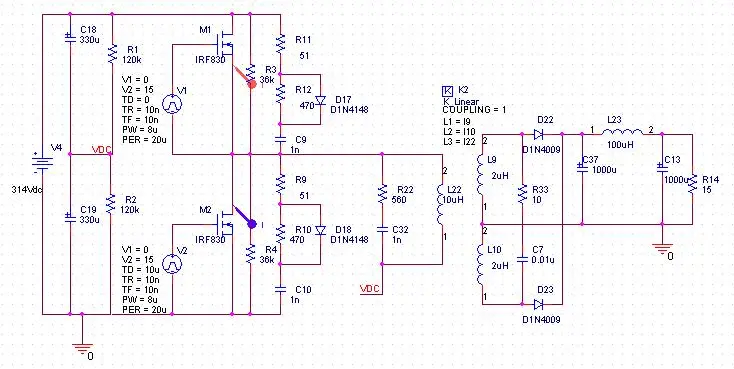

我把電路改了一下,上面的電路圖里面mos管兩端的電容有問題,應該去掉,主變壓器的同名端也換過來了,但結果下面的mos管好像無法開通,里面沒有電流.請教是什么原因.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094322975.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094322991.jpg');}" onmousewheel="return imgzoom(this);">

順便問一下,繞脈沖變壓器或者主變壓器的時候,因?yàn)槊}沖變壓器副邊的兩個繞組是同名端正好相反的,里面的繞組能不能沿不同的方向繞啊?

看我的仿真.

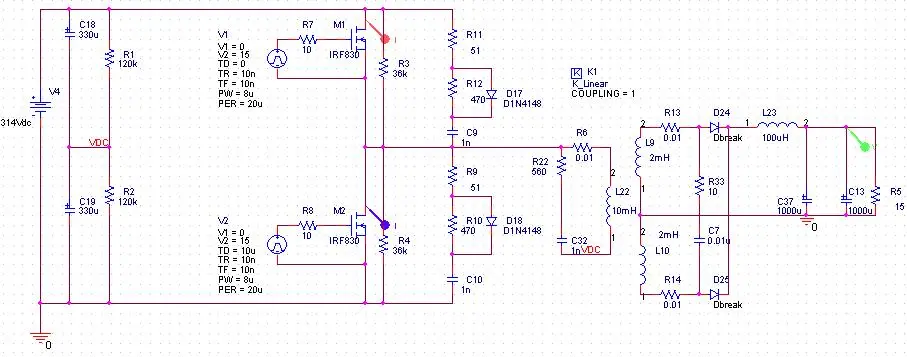

原理圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094355825.jpg');}" onmousewheel="return imgzoom(this);">

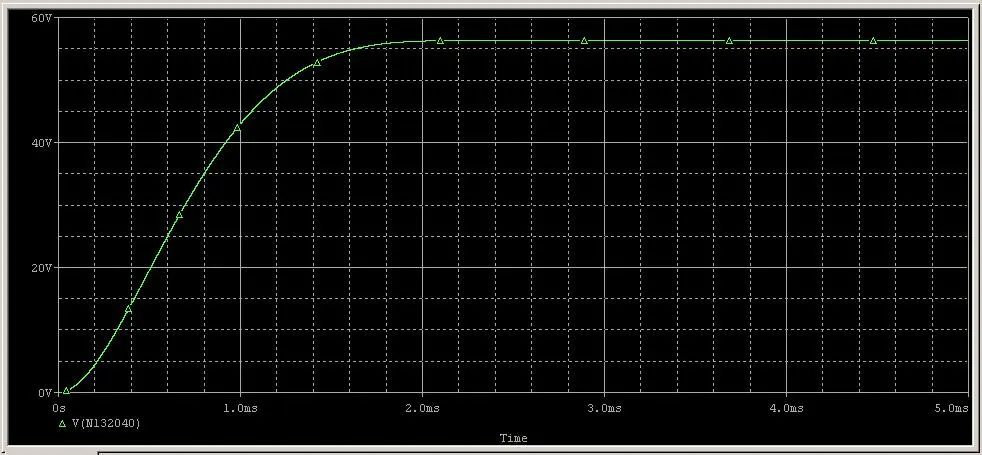

輸出電壓:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094355834.jpg');}" onmousewheel="return imgzoom(this);">

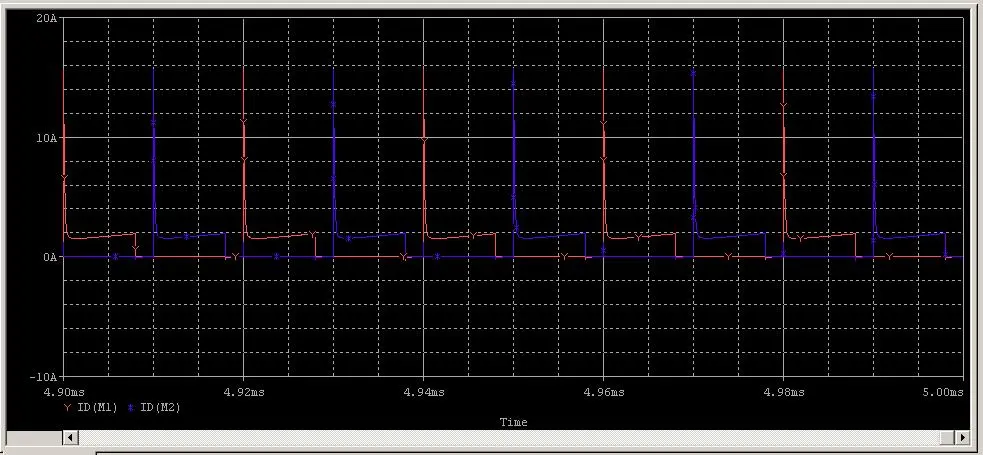

兩個MOS的電流
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094355845.jpg');}" onmousewheel="return imgzoom(this);">

你的電路依然存在錯誤的地方.比如后面濾波電容的位置.二極管是慢速的1N4009等.

不明白你的意思.

我也把文件傳上來.
1094356124.rar

就是繞脈沖變壓器的時候,我是順時針?lè)较蛳壤@一個副邊繞組,然后順時針?lè)较蚶@原邊繞組,然后順時針?lè)较蚶@副邊另外一個繞組,我做了一個效果不好,方波進去和出來變形嚴重.我想說的是可以不可以先順時針繞原邊繞組,再順時針繞副邊一個繞組,最后逆時針?lè)较蚶@另外一個副邊繞組?

只要同名端別錯了,順時針逆時針不重要.驅動變壓器的關鍵是漏感要小,要保證安規.勵磁電流也不能大,另外,別飽和了.

呵呵,不好意思,我自己后來想了一下,對于自己?jiǎn)柍鲞@么弱智的問題覺得羞愧.呵呵,其實可以說根本就沒有正繞、反繞這個問題,從不同的腳看進去方向就不一樣的.我按照劉勝利老師書上說的繞了一個脈沖變壓器,用兩股0.35的線繞了18:16:16匝,結果波形失真嚴重,方波進去和出來都不是方波了,是不是匝數太少了?正打算用單股繞36:36:36看看.還有,怎么樣才能保證不飽和呢?我做的時候好像基本上不知道怎么考慮這個問題.

根據電磁感應公式計算,看是否飽和.
VD=4fNBAe
V是驅動電壓,15V左右.D是驅動信號的最大占空比,對于半橋,不超過0.95.f,開關頻率.N,匝數.B最大工作B值,不超過0.3T,一般0.25T或更低.Ae,磁芯中柱截面.
一般V、D、Ae、f是已知量.B是認為規定的.N就可以求出來了.

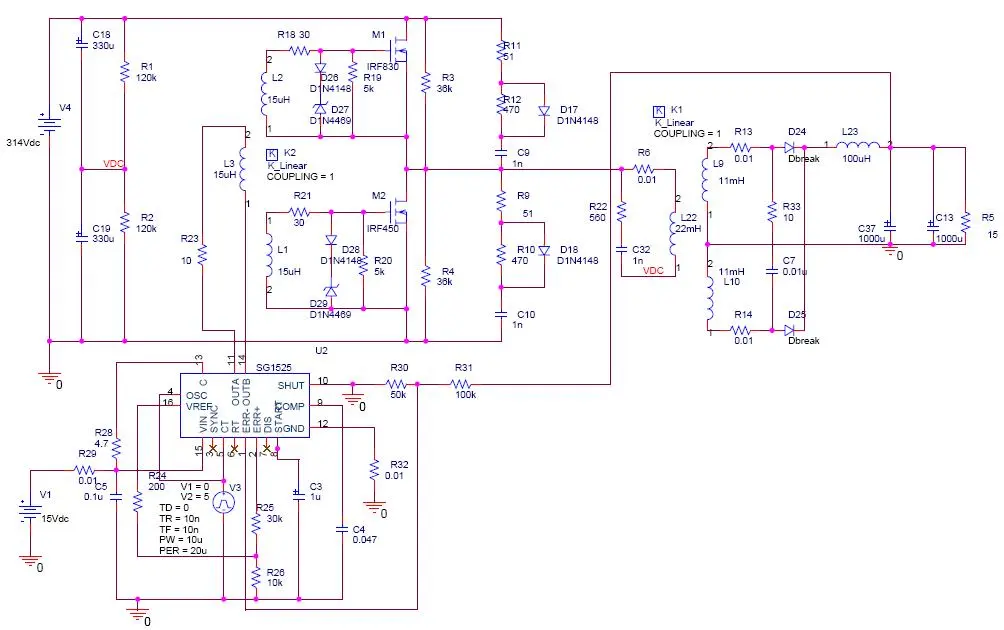

帶芯片的半橋電路如下:使用sg1525做控制芯片,sg1525在做pspice仿真的電路接法和實際芯片的電路接法好像不一樣,請幫我看看吧,pspice文件也一起傳上來吧,還有,我對輸出電壓需要30v,經過計算,主變壓器的變比應該是2.15:1.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1094671755.jpg');}" onmousewheel="return imgzoom(this);">
1094672115.rar

你先說說你為什么仿真不出來?出現什么問題?

我的3525輸出只有150mv,驅動不了脈沖變壓器.而且兩只腳上的輸出是相同的,不是互補的,我不知道3525的各個腳該怎么接.

dx 為什么我的orcad 里面沒有sg3525 的仿真模型? 是要自己做的嗎?
(它里面自帶的模型不是spice庫里的,不能仿真啊!)

為什么仿真的時候會出現ERROR -- Subcircuit SG1525 used by X_U3 is undefined  啊?  應該怎么解決啊?  謝謝了

同感,SPICE庫外的.olb,好像就是可以畫圖,不能仿真.現在很多公司(如TI)提供的IC都有.olb,但也不能仿真.
有的公司提供.lib,但沒有.olb.
有.lib,至少可以用PSPICE9.0來仿真.但用ORCAD就不行了.我現在假設在有.lib的前提下,自己再畫一個.olb,不知能否仿真?
高手,指點一二.

PSPICE庫外的.olb,我在加了PSPICETEMPLATE,仿真時,總是彈出Part 1A has no 'MODEL' property,如何解決呀?
