請教RCC的問題

各位大俠,最近我設計了一寬RCC的電源,發現MOESFET上的電壓太高!不請問是哪兒出現了問題,請賜教!附件是開關管上的波形,,測試條件是AC輸入電壓是150Vac,負載為4V@0.42A,我要做的電源是220Vac 4V@0.5A,

1154413127.tif

全部回復(12)

只看樓主

正序查看

倒序查看

choke

LV.4

2006-08-01 14:37

希望大蝦們來指教,案子很重要,需要你們的幫助,在下十分感激!

回復

choke

LV.4

2006-08-01 15:09

@choke

希望大蝦們來指教,案子很重要,需要你們的幫助,在下十分感激!

怎么沒有人來幫我呀!!我心期待!

回復

LV.1

2006-08-01 18:27

價RCD吸收電路了沒有?相應的驅動波形又是怎樣?注:我不是大蝦.

回復

choke

LV.4

2006-08-02 14:48

價RCD吸收電路了沒有?相應的驅動波形又是怎樣?注:我不是大蝦.

謝謝,我加了snubber線路,電容是222/1KV,電阻是150K,diode是FR107,驅動還好,從波形上看應該是MOSFET關斷后有震蕩產生,我去掉
大電容波形就會好一點,但是電壓還是很高,我的變壓器是自己繞的,由于
條件的限制,我不能確定變壓器的參數,我只是希望有人幫我解釋出現這樣的波形是什么原因造成的??哪些參數造成的??

回復

LV.1

2006-08-02 15:38

@choke

謝謝,我加了snubber線路,電容是222/1KV,電阻是150K,diode是FR107,驅動還好,從波形上看應該是MOSFET關斷后有震蕩產生,我去掉大電容波形就會好一點,但是電壓還是很高,我的變壓器是自己繞的,由于條件的限制,我不能確定變壓器的參數,我只是希望有人幫我解釋出現這樣的波形是什么原因造成的??哪些參數造成的??

我以前做RCC的時候由于變壓器連錯,導致RCC變成了正激式,使得開關上的電壓波形振蕩嚴重.不曉得你是否有這問題?

回復

choke

LV.4

2006-08-02 16:26

我以前做RCC的時候由于變壓器連錯,導致RCC變成了正激式,使得開關上的電壓波形振蕩嚴重.不曉得你是否有這問題?

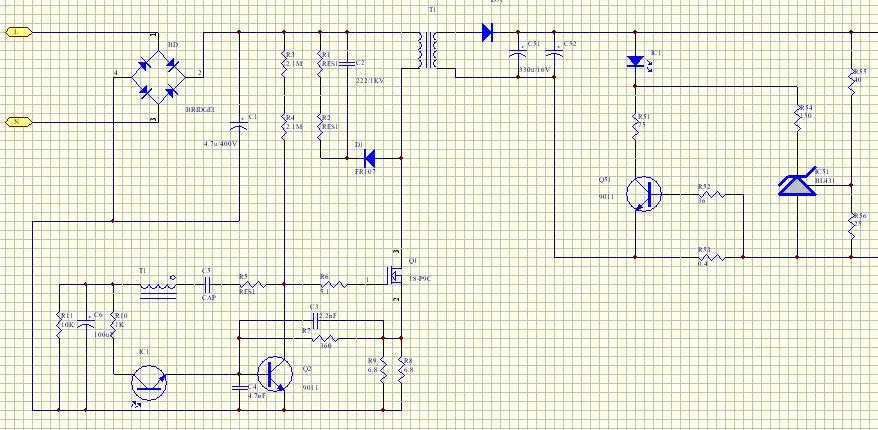

很感謝,附件是我的電路圖,請幫我看看,還有感量不對會不會這樣??

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154507155.jpg');}" onmousewheel="return imgzoom(this);">

回復

choke

LV.4

2006-08-03 13:50

@choke

很感謝,附件是我的電路圖,請幫我看看,還有感量不對會不會這樣??[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1154507155.jpg');}"onmousewheel="returnimgzoom(this);">

我把變壓器的輸出方向調整了一下,結果MOSFET上的波形變成這個樣子了!有人告訴我什么原因??1154584251.tif
