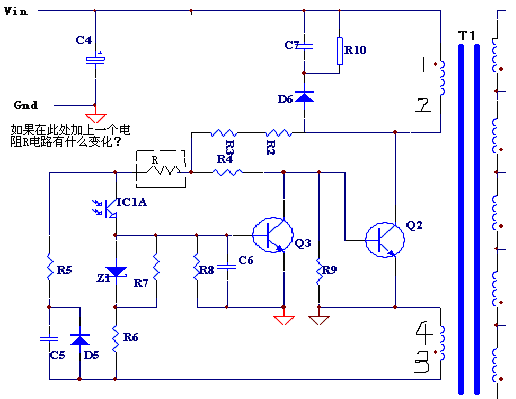

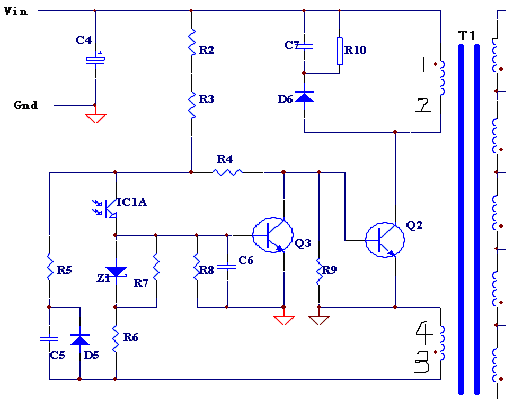

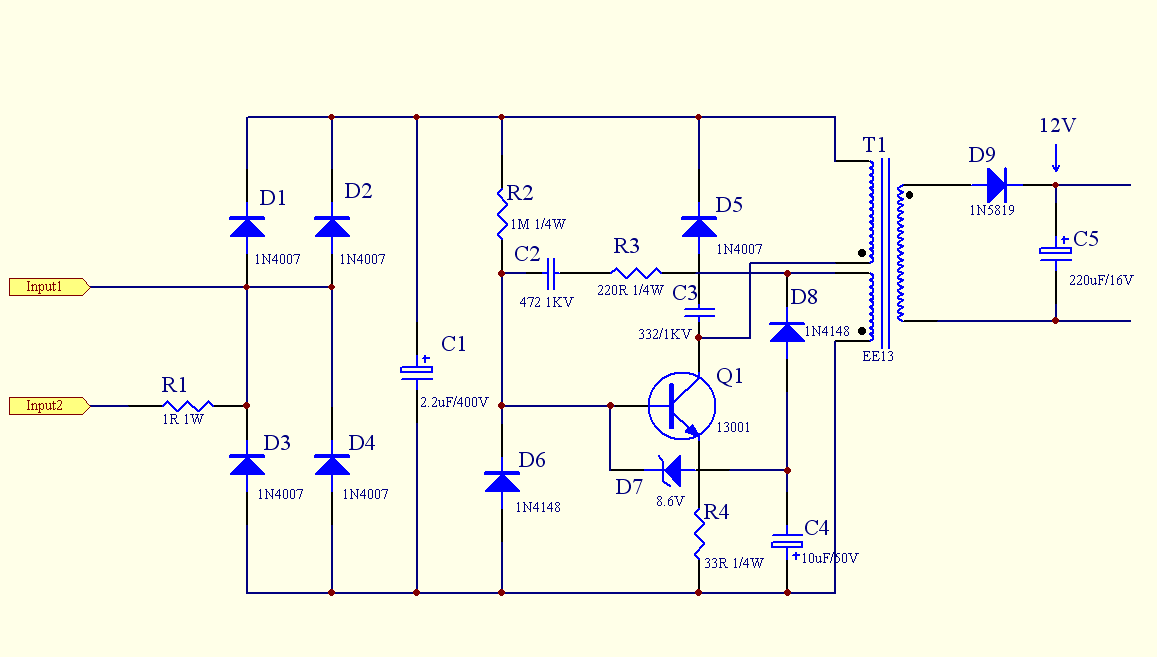

RCC(即RINGING CHOKE CONVERTER)的英文縮寫.是一種非定頻電源,在國內很多場合都有應用,我來說一下其工作原理,(原理圖如下圖示)說得不對之處還請大家指正.
1、 開關電源的自激振蕩狀態
開機后,交流電通過整流濾波后一路通過變壓器初級加到開關管Q2漏極(D極),另一路通過啟動電阻R2、R3加到Q2柵極(G極),從而使開關管Q2導通.導通后,變壓器T1原邊產生上正下負(1正2負)的感應電動勢.由于互感,T1輔助繞組也產生相應的下正上負(3正4負)的感應電動勢.于是T1的3腳上的正脈沖電壓通過C5、R5加到Q2的G極與S極之間,從而使Q2的漏極電流進一步增大,于是開關管Q2在正反饋雪崩過程的作用下迅速進入飽和狀態.
開關管在飽和期間,開關變壓器T1次級繞組所接的整流濾波電路因感應電動勢反向而截止,電能便以磁能的形式儲存在T1初級繞組內部.由于正反饋雪崩過程時間極短,定時電容C5來不及充電(也就相當于短路).在Q2進入飽和狀態之后,輔助繞組上的感應電壓對C5充電,隨著C5充電的不斷進行,其兩端電位差升高,于是Q2柵極電位就會降低,從而使Q2退出飽和狀態,當Q2退出飽和狀態之后,其內阻增大,導致漏極電流進一步下降.由于電感中的電流不能突變于是開關變壓器T1各個繞組的感應電動勢反相,輔助繞組3端負的脈沖電壓與定時電容C5所充的電壓疊加后,使Q2迅速截止.
開關管Q2在截止期間,定時電容放電,以便為下下正反饋電壓(驅動電壓)提供電路,保證開關管Q2能夠再次進入飽和狀態,同時,開關變壓器T1初級繞組存儲的能量耦合到次級繞組并通過整流管整流后,向濾波電容提供能量.
當初級繞組能量下降到一定值時,根據電感中的電流不能突變的原理,初級繞組便會產生一個反鉛電動勢,以抵抗電流的下降,該電流在T1初級繞組產生1正2負的感應電動勢.T1的3腳感生和正脈沖電壓通過正反饋回路,使開關管Q2重新導通.因此,開關電源便工作在自激振蕩狀態.
因此,RCC電路的導通時間也即是C5電容的充電時間,其關斷時間也即為C5電容的放電時間!
2、 保護電路
A、 短路保護
當輸出短路時,輔助繞組3腳電位跟著抬升,從而使Z1擊穿,使Q3導通,拉斷Q2柵極電位,從而關斷震蕩,起到保護作用!
B、 OPP
當輸出功率增大時,輸出電壓下掉,經過431反射,使光耦導通程度加強,也即通過光耦次級流到R8的電流增加,當加在R8上的電壓>=Q3的B-E導通電壓時,Q3導通,從而實現保護功能!
以上純屬個人理解,講得不對之處,請諒解,大家可以一起討論RCC呀!
