【對戰+精英】+反激電源空載和帶載時輸出電壓不一樣怎么回事？

最近做了一款+5V、-5V和+15V三路輸出的反激電源，+5V、-5V兩路輸出是通過TL431進行穩壓的，+15V是通過變壓器輸出一個19V的電電壓變成7V左右，+5V輸出變成4V左右，-5V變成-3.8V左右，希望壇里的群眾多多指教，小弟在這里先謝謝了
全部回復(9)
正序查看
倒序查看
2012-12-12 11:50
+5V、-5V兩路輸出怎么通過TL431進行穩壓的？“+15V是通過變壓器輸出一個19V的電電壓變成7V左右”又是什么意思？貼個電路圖吧！
0
回復
aczg01987
LV.10
3
2012-12-12 11:54
他應該想說交叉帶載的問題吧？
0
回復
2012-12-12 12:52
@ymyangyong
[圖片]+5V、-5V兩路輸出怎么通過TL431進行穩壓的？“+15V是通過變壓器輸出一個19V的電電壓變成7V左右”又是什么意思？貼個電路圖吧！

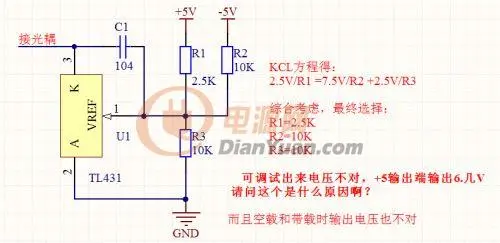

看圖

0
回復
2012-12-12 12:53
@aczg01987
他應該想說交叉帶載的問題吧？
這個輸出電壓不對啊，請高手指點，而且空載和帶載時輸出電壓不一樣，電路圖類似于http://bbs.dianyuan.com/topic/578810，請指點，謝謝
0
回復
2012-12-12 12:59
@ymyangyong
[圖片]+5V、-5V兩路輸出怎么通過TL431進行穩壓的？“+15V是通過變壓器輸出一個19V的電電壓變成7V左右”又是什么意思？貼個電路圖吧！
是的，這兩路輸出通過TL431 穩壓，需要的+15V電壓是通過在變壓器中設計一路19V輸出的，整流濾波后給7815進行穩壓獲得+15V電壓
0
回復
2012-12-12 15:30
反饋沒調好吧！
0
回復
2012-12-12 15:36
@Constance
反饋沒調好吧！
反饋哪里出問題了？你說說看啊，感覺反饋參數設計沒問題啊
0
回復
2012-12-12 15:47
@天佑仙客
這個輸出電壓不對啊，請高手指點，而且空載和帶載時輸出電壓不一樣，電路圖類似于http://bbs.dianyuan.com/topic/578810，請指點，謝謝
有這么接-5v反饋的嗎？引入的反饋邏輯都不一樣，-5v變成了正反饋？
0
回復
2012-12-13 23:19
@ymyangyong
有這么接-5v反饋的嗎？引入的反饋邏輯都不一樣，-5v變成了正反饋？[圖片]
交叉調整率！
0
回復
