驅動SG3525問題



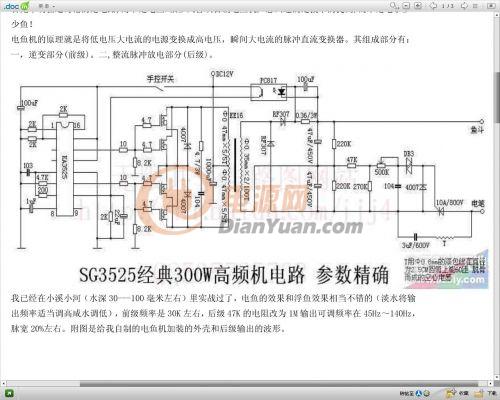

我按照?qǐng)D做的SG3525驅動。只不過改了11.14腳輸出接100歐,10K下拉，10歐的驅動電阻，接一對75N75，為什么接變壓器空載電流有7A，請問哪位大師傅解答一下啊。

原圖的頻率跟隨我改的30K驅動都是一樣的電流高

變壓器我拆的一個電腦開關電源的驅動變壓器接我的這個驅動板也是我一樣，空載電流6安多。為什么啊。驅動電路哪里出問題了啊

全部回復(16)
正序查看
倒序查看
2012-12-13 00:03
變壓器有問題，重新饒變壓器
0
回復
西平房
LV.7
3
2012-12-13 08:16
磁芯不能有開口，用兩只變壓器的磁芯組合到一起使用，100歐電阻有點大。
0
回復
bbqfn
LV.1
4
2012-12-13 10:20
@初ぁ學ぁ者
變壓器有問題，重新饒變壓器

算我繞的變壓器有問題，但我拆的開關電源的推動變壓器什么也沒動接上這個驅動電路也是一樣啊。



0
回復
bbqfn
LV.1
5
2012-12-13 10:21
@西平房
磁芯不能有開口，用兩只變壓器的磁芯組合到一起使用，100歐電阻有點大。

你是說100太大造成驅動不足？



0
回復
古榕樹
LV.4
6
2012-12-13 12:46
@bbqfn
算我繞的變壓器有問題，但我拆的開關電源的推動變壓器什么也沒動接上這個驅動電路也是一樣啊。

電腦開關電源變壓器和這電路圖的完全不同，請按照?qǐng)D紙參數制作。。祝你成功??！



0
回復
西平房
LV.7
7
2012-12-13 19:40
@bbqfn
你是說100太大造成驅動不足？
反正我沒用過100的。
0
回復
2012-12-13 22:08
這圖前斷時間我做過.電路時沒有問題的.空載電流也就280MA差不多.檢查下你的變壓器.驅動頻率和死區時間！
0
回復
sgpanjx
LV.3
9
2012-12-14 00:24
@廖遠方
這圖前斷時間我做過.電路時沒有問題的.空載電流也就280MA差不多.檢查下你的變壓器.驅動頻率和死區時間！

這個圖RT4.7k，CT103，Rd300，按算頻率100K以上了，頻率太高不好弄。而且EE16/5T變壓器也不會30K這么低。驅動頻率跟磁芯大小成反比，同一磁芯還跟初級匝數成反比，你隨便弄個變壓器要調頻率，業余不熟悉驅動頻率最好再50K以下，要不會引發很多驅動不穩定的問題。驅動不穩定一帶重點的負載，就會一排一排的燒你的場管。



0
回復
sgpanjx
LV.3
10
2012-12-14 00:36
@sgpanjx
這個圖RT4.7k，CT103，Rd300，按算頻率100K以上了，頻率太高不好弄。而且EE16/5T變壓器也不會30K這么低。驅動頻率跟磁芯大小成反比，同一磁芯還跟初級匝數成反比，你隨便弄個變壓器要調頻率，業余不熟悉驅動頻率最好再50K以下，要不會引發很多驅動不穩定的問題。驅動不穩定一帶重點的負載，就會一排一排的燒你的場管。

算了一下3525的頻率，按圖的參數是25k左右，不是上百k。EE16的磁芯5T初級時，驅動頻率也在25K左右。按圖紙的參數對著EE16做5T是合適的，樓主是用了其它參數的變壓器吧。驅動頻率不對靜態電流會差很多的。

0
回復
hbzjcjw
LV.10
11
2012-12-14 08:31
@sgpanjx
算了一下3525的頻率，按圖的參數是25k左右，不是上百k。EE16的磁芯5T初級時，驅動頻率也在25K左右。按圖紙的參數對著EE16做5T是合適的，樓主是用了其它參數的變壓器吧。驅動頻率不對靜態電流會差很多的。

EE16用5T做25KHZ可以？請把你的公式扔了吧。


還有，你的鋸齒波是25K多點，實際輸出只有12.5KHZ

0
回復
西平房
LV.7
12
2012-12-14 09:30
@西平房
反正我沒用過100的。

前級頻率大于20K時，圖中RF307（自身工作極限頻率低）工作不穩定要換成頻率高的。

0
回復
1062227670
LV.6
13
2012-12-15 21:57
@hbzjcjw
EE16用5T做25KHZ可以？請把你的公式扔了吧。還有，你的鋸齒波是25K多點，實際輸出只有12.5KHZ[圖片]
0
回復
bbqfn
LV.1
14
2012-12-18 10:45

謝謝各位的幫忙了！搞定了！加了圖騰解決了！

謝謝！

0
回復
1179300092
LV.8
15
2013-01-03 10:35
@bbqfn
謝謝各位的幫忙了！搞定了！加了圖騰解決了！謝謝！
0
回復
251683652
LV.6
16
2013-01-06 20:41
@1179300092
[圖片]
0
回復
鄧子杰
LV.5
17
2013-01-06 22:21
@251683652
[圖片]
這個圖我做過，好多參數要改，用EE16的主變用來電蚊子還可以
