LED燈只用一顆芯片的，另一顆腳可以懸空。
電源端 電池端的電容請放置在兩顆芯片中間附近，以同時保護兩顆芯片。
輸入端0.4歐姆電阻要用1W以上的，可以用SS34肖特基替代，如果輸入電壓4.8-5V，可以不用這個電阻。

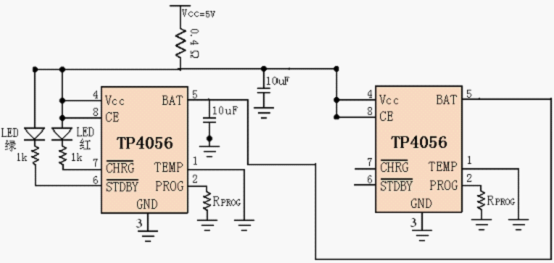

雙TP4056 并聯大電流電路圖
下圖為RPROG 與充電電流的關系
|
RPROG (k) |
IBAT (mA) |
|
30 |
50 |
|
20 |
70 |
|
10 |
130 |
|
5 |
250 |
|
4 |
300 |
|
3 |
400 |
|
2 |
580 |
|
1.66 |
690 |
|
1.5 |
780 |
|
1.33 |
900 |
|
1.2 |
1000 |
