EGS001問題請教

EGS001 帶載 后電壓降低的很，母線360V ，很穩

輸出帶100W，225V

輸出帶200W，就只有170V，

輸出帶500W，就只有150V了，

后級取樣電阻用了2只0.1歐

輸出LC濾波磁環用的是直徑35的PFC加寬磁環，1.2的線繞75圈，電容是1.5uf的

H橋IRFP460，

調整電壓反饋電位器電壓可以調整，但帶載后就會降得很厲害

求解……

全部回復(18)
正序查看
倒序查看
2013-01-16 17:52
是不是前級功率不夠？
0
回復
l3555019
LV.5
3
2013-01-16 18:03
前級功率不足。
0
回復
逆變器
LV.4
4
2013-01-16 18:15
@斌520
是不是前級功率不夠？

前級功率應該沒問題，再說母線帶載電壓很穩定在350-360V之間，

0
回復
35956911
LV.8
5
2013-01-16 18:33

你用的是多大的電源或電瓶? 正常的話滿載相差2-3V這樣,

0
回復
廖遠方
LV.9
6
2013-01-16 20:09
8010的穩壓很穩定的.濾波環換鐵硅鋁是是看吧！
0
回復
逆變器
LV.4
7
2013-01-16 20:59
@35956911
你用的是多大的電源或電瓶?正常的話滿載相差2-3V這樣,
0-30V   0-30A 的恒流恒壓電源，或許 樓下兄弟 沒錯，鐵硅鋁正在快遞的路上……
0
回復
2AP9
LV.3
8
2013-02-01 19:29
@廖遠方
8010的穩壓很穩定的.濾波環換鐵硅鋁是是看吧！

和濾波電感有很大關系

0
回復
2013-02-01 19:51

后級取樣電阻用了2只0.1歐，是并還是串聯，串聯的話肯定不行500W會保護

0
回復
逆變器
LV.4
10
2013-02-02 00:24
@YANGHONGLIN
后級取樣電阻用了2只0.1歐，是并還是串聯，串聯的話肯定不行500W會保護
當然是 并聯
0
回復
YANGHONGLIN
LV.3
11
2013-02-02 00:41
@逆變器
當然是并聯

我試過用普通電感，空載電流好大，帶載電感很熱，輸出電壓下降很厲害

0
回復
shinesz
LV.4
12
2013-02-02 10:25
@廖遠方
8010的穩壓很穩定的.濾波環換鐵硅鋁是是看吧！
同感，8010的穩壓還是相當好的
0
回復
2013-02-02 13:14
你的前級功率不夠大吧
0
回復
2013-02-02 18:10
@宛東驕子
你的前級功率不夠大吧

0
回復
逆變器
LV.4
15
2013-02-03 00:16
@我叫無名無姓

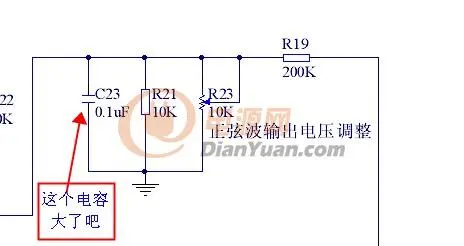

[圖片]
已搞定，是H橋驅動電阻 的問題
0
回復
2AP9
LV.3
16
2013-02-07 10:26
@逆變器
已搞定，是H橋驅動電阻的問題



0
回復
pzsd9999
LV.4
17
2013-06-29 16:35
@2AP9

0
回復
781212
LV.2
18
2014-01-02 23:07
@逆變器
已搞定，是H橋驅動電阻的問題
 謝謝 今天遇到同樣的問題 區動電阻大了 電感響得厲害 電壓低 帶載能力低
0
回復
pzsd9999
LV.4
19
2014-01-21 20:29
@781212
 謝謝今天遇到同樣的問題區動電阻大了電感響得厲害電壓低帶載能力低
