有人能做到25W/立方英寸的3KW PFC么?
ZVT ? 軟開關? PFC電感最小設計怎么實施?
全部回復(13)
正序查看
倒序查看

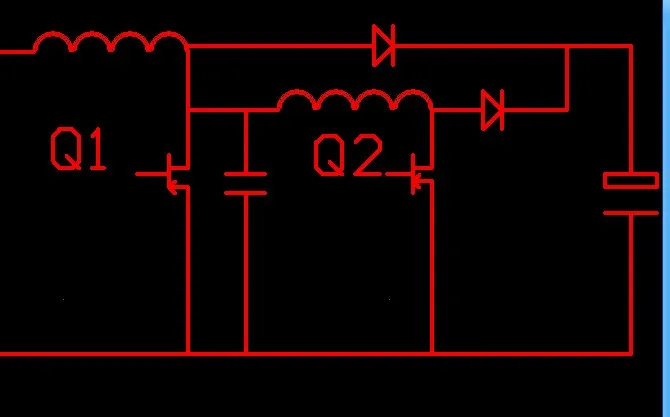

我用ZVT的在做3000W的PFC.接近你的要求
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156594262.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@xue007
我用ZVT的在做3000W的PFC.接近你的要求[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1156594262.jpg');}"onmousewheel="returnimgzoom(this);">
007你好.
你做的ZVT有沒有使用可飽和電感.
另外您的開關頻率是多少.
在評估了ZVT之后,我們選擇了 碳化硅+無源軟開關
暫時向這個方向做
你做的ZVT有沒有使用可飽和電感.
另外您的開關頻率是多少.
在評估了ZVT之后,我們選擇了 碳化硅+無源軟開關
暫時向這個方向做
0
回復
@greatcn
我做過,比這個高一點,350W,模塊化的.沒有用軟開關,純粹的BOOST.外圍元件做在一個不到30mm×30mm的PCB上,只需要調節一些電阻電容之類的元件就OK了.電感用Magnetics,有點貴,效率還可以.試過80~270V寬電壓輸入,效果很不錯,99.9%以上.
....你說的是效率還是PF值.
ZVT的缺點太多.HIGH Line時候(264V)的占空比限制是無法避免的.而且體積可能還是問題.
我們已開始決定150K,不過看來要做到200K才可以.
電感用了新型的 EER HIGH FLUX的材料.
ZVT的缺點太多.HIGH Line時候(264V)的占空比限制是無法避免的.而且體積可能還是問題.
我們已開始決定150K,不過看來要做到200K才可以.
電感用了新型的 EER HIGH FLUX的材料.
0
回復
@jurda
....你說的是效率還是PF值.ZVT的缺點太多.HIGHLine時候(264V)的占空比限制是無法避免的.而且體積可能還是問題.我們已開始決定150K,不過看來要做到200K才可以.電感用了新型的EERHIGHFLUX的材料.
蒼天啊,這個世界上誰要是把開關電源效率做到99%,他/她就是神啊.
我用的是magnetics的,我設計的PFC電感,太貴了,一個350W,居然要價100RMB,簡直就是搶錢.
不過話說回來,品質絕對可以保障,溫升也還可以.
我用的是magnetics的,我設計的PFC電感,太貴了,一個350W,居然要價100RMB,簡直就是搶錢.
不過話說回來,品質絕對可以保障,溫升也還可以.
0
回復
@greatcn
蒼天啊,這個世界上誰要是把開關電源效率做到99%,他/她就是神啊.我用的是magnetics的,我設計的PFC電感,太貴了,一個350W,居然要價100RMB,簡直就是搶錢.不過話說回來,品質絕對可以保障,溫升也還可以.
錢不是問題,magnetics的Core 用的很多了,
MOS也是全球最小Rds的,英飛凌的 IPW60R045CP
還準備了SiC Diode.
不過不知道效果怎么樣.
MOS也是全球最小Rds的,英飛凌的 IPW60R045CP
還準備了SiC Diode.
不過不知道效果怎么樣.
