使用TOP244Y構成的單端反激開關電源,直流輸入100V,輸出300V,上電時,高頻變壓器都會發出一陣滋滋的噪聲,然后進入穩態工作,噪聲消失.
請教:這是怎么回事?
請教:開關電源上電時變壓器發出噪聲
全部回復(3)
正序查看
倒序查看
@danse
兄弟是你的頻率不穩,用顯波器看可以看到觸發波行有抖動

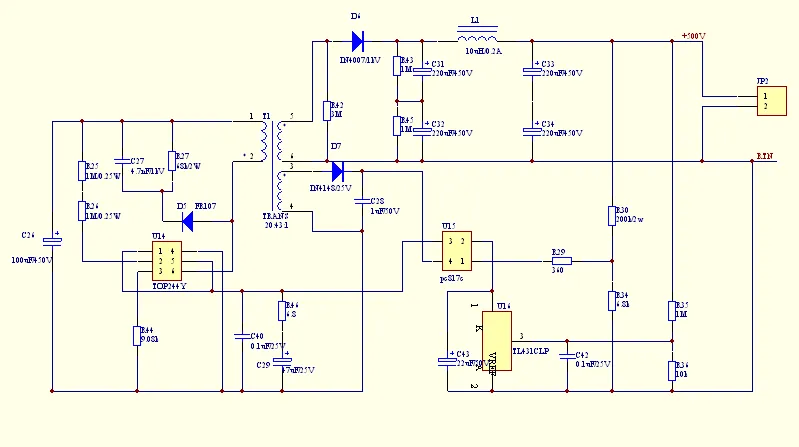

原理圖是這樣的,能看看是什么原因么?
TOP244Y的C(control)引腳波形上電時電壓會出現鋸齒波,然后才進入穩壓狀態.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157591524.png');}" onmousewheel="return imgzoom(this);">
TOP244Y的C(control)引腳波形上電時電壓會出現鋸齒波,然后才進入穩壓狀態.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157591524.png');}" onmousewheel="return imgzoom(this);"> 0
