下面是PCB檔案,我希望電源高手們能給我指點一二,并且希望做功放開關電源的同行一起來交流交流!1159105323.pcb

下面是開關管中點的波形,空載情況下的.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159106100.jpg');}" onmousewheel="return imgzoom(this);">

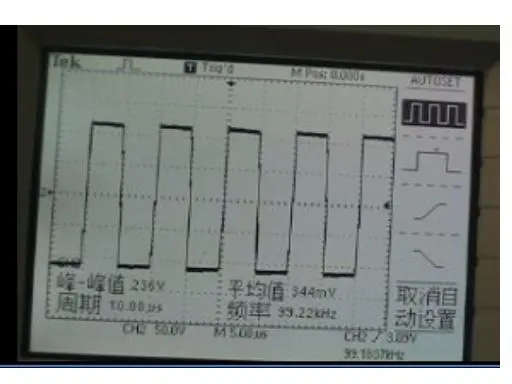

下面是帶載消耗功率1000W左右(變頻器上顯示的數值)中的開關管中點的波形(正常)500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159106491.jpg');}" onmousewheel="return imgzoom(this);">

下面是電源再往上加功率(把功放輸出功率加大),變頻器上顯示為1500W左右時開關波形開始不正常,此時IGBT容易炸毀,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159106973.jpg');}" onmousewheel="return imgzoom(this);">

哎呀,多次發貼沒有人理我,感覺這論談里好冰涼喲,各路電源高手最近都在忙啥呢!怎么都不肯幫我指點一二!!!

哎呀,多次發貼沒有人理我,感覺這論談里好冰涼喲,各路電源高手最近都在忙啥呢!怎么都不來幫我指點一二!!!

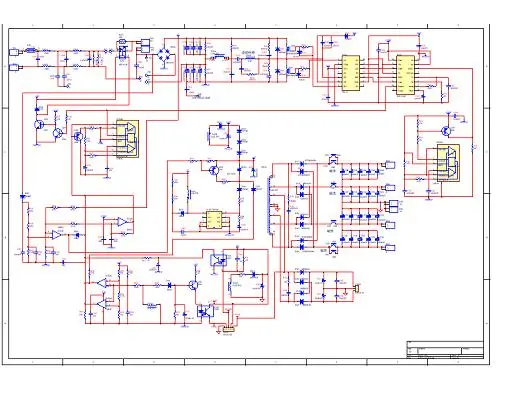

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159196473.jpg');}" onmousewheel="return imgzoom(this);">

你的電源設計參數是什么?設計輸出功率是多少?能否和T502B的電流波形同時觀測并一同把圖貼出?初步判斷是變壓器設計參數出了問題.

從圖上看,前級電壓跌得比較多,前面有沒有加PFC的?

抄的QSC???呵呵

我的電源是仿美國QSC的功放電源做的,參數都按昭他的樣機來做的,正常的輸出功率在2500W左右一般音樂功率輸出,但瞬間功率要達到4800W,用1KHZ的正弦信號測試橋接功放功率輸出要達到3100W,4歐姆,測試30秒.T502是一個1:1的線圈,初級用來做諧振的,次級用來做過載,短路,估護的,它的波形明天我上傳上來,上次我看過,隨著功率的加大它的正弦波形幅值也加大,不過波形毛刺比較多.變壓器的參數也是照它做的,初級10匝,用0.15*25mm的銅皮繞的,EE55的磁蕊.
  謝謝你的關注!!

是的,閣下也見過這個電路?有沒有玩過交流一下好不?

沒有加PFC的,一般功放電源前面很少有人加PFC上去的.

我們公司老板想做開關電源的功放,我這邊對開關電源不是很懂,所以就買了一臺樣機來仿,所以關于電源這方面還得多多向你們請教.

但是我用它樣機上的變壓器來測試也是同樣的有這個問題出現,請問這是怎么回事?

請問;1.若完全用樣機帶載是不是就沒問題?2.PCB是否也完全仿的一致(這一點非常重要!)?3.功率管真的是采用的IGBT嗎?4.你再確認一下第五貼的波形圖情況,是不是系統的保護已開始起作用的結果圖.

你們是做專業機的吧,功放部分可以照抄,電源部分建議不要完全照抄.

你這帶的是純電阻負載吧,接上功放試試看,二者是不能劃等號的,如1.5KW的功放,平均功率有1KW就很不錯了,還有就是重載是電壓跌得比較多,加大電容可能好一點,或是減少初級電感.

是的用它的樣機帶載是沒有問題的,測試功放功率可以出3000W的(短時間),PCB沒有完照它的做自已重新布過的線, IGBT是沒有問題的是IR申請過來的樣品,另外我也有懷疑這點于時我將SG3525的保護腳接地了也不行的.

我這是用電源帶功放測試的結果,1.5KW還差很多!!

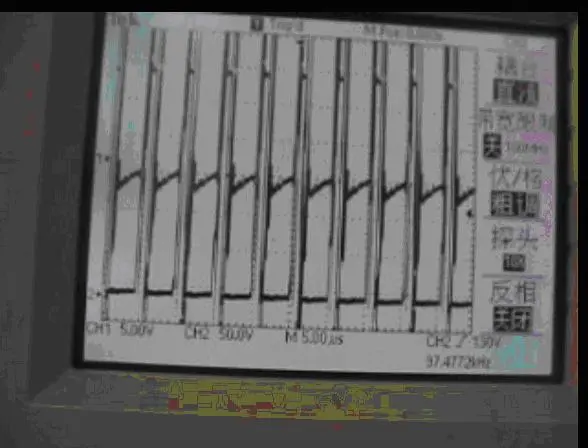

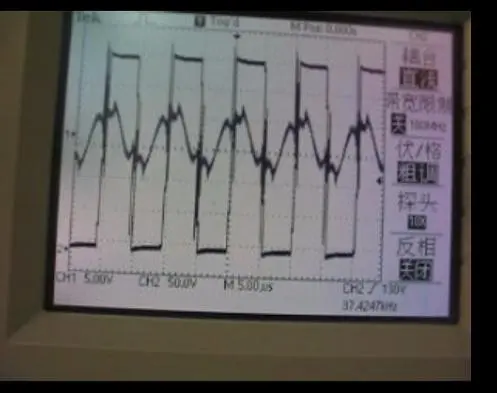

我把諧振電感的波形傳上來給您看看,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159324736.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159324751.jpg');}" onmousewheel="return imgzoom(this);">

頂樓的兄弟你好,問題解決了嗎?

沒有喲,這位兄弟要是有空的話也可以來幫的分析一下看問題出在哪里.

還有個問題我想請教一下,就是為什么IGBT的中點波形變形如第5貼那樣,而SG3525輸出的振蕩的波形也會跟著變成那樣的,這是怎么回事按理來講應該是不會的,如果是后面引起的話應該IR2113也會隔離的.

QSC的沒什么問題,問題是在于你的布線有問題而已,同時建議你用MOS管作變換

我根據你的數據,大概計算了一下,有兩個問題需要告訴你;1.根據圖中3525的Rt＝15K、Ct＝470PF來計算電源3525應工作在197KHZ,由于電路是按同步方式工作(波形顯示99KHZ左右),所以;主、從工作方式搞反了(3525同步頻率應低于556的頻率,設計在90KHZ為好).2.根據正弦波音頻功放的電功率值計算;對于負載＝8Ω 其功放輸入的直流電壓必須為310V才能達到輸出1500W電功率的要求、再加上損耗,輸入電壓應確定在340V才能使功放正常工作于1500W的電功率輸出(按效率較高的OTL類型計算),為此;要求的電源輸出功率則在3800W以上才能滿足功放輸出1500W功率要求.再對上傳波形分析可看出;電源控制系統在功率加大時已強制將占空比拉大(占空比已>50%)試圖使輸出電壓進一步提高,以保持輸出功率不變,但又受到輸入電壓的限制,所以,最終就象我們現在看到的中點波形了,再看電流波形已變?yōu)殡姼邢蘖鞑ㄐ?、說明變壓器此時已經飽和了(電源此時的輸出電壓一定很低).對于半橋型電源來講,這種工作波形是很危險的,它會使變壓器在短時間內進入到飽和(勵磁嚴重不對稱),你若沒有哪個諧振電感的限制、可以說;系統只要一進入此態會即刻炸管!!據此;你可適當提高交流輸入電壓試試看,讓電源系統在功率增大時能輸出340V的電壓,此時該中點波形是不會變壞的(我個人的分析)應保持近50%占空比(或上下對稱)才對.3.若你是以音樂功率來算電源功率的,則電源會遠小于3800W電功率的,不過、從上面的帖子看不象是按音樂功率來算的.

大伙怎么這么久都說話了,我這幾天一直都在搞這個問題頭痛死搞不好!各路高手要是有空就多幫我看看阿,小弟在這就先謝謝大家了!祝大家國慶中秋愉快!!!

我也是這么認為的,但是我對布開關電源的板子是第一次,還不知道具體要注意哪一方面的問題, 這位兄臺,你要有空能否幫我看看這塊線路板哪的線布的有問題好嗎,如果需要的話我會將帶網絡線的PCB上傳來給大伙分析.謝謝!!

非常感謝您解答! 總的來說我覺得這個電路架構是沒有什么問題的因?yàn)槲业膮?shù)都是按樣機來做的只有布線沒有照做(因?yàn)闄C(jī)器的結構不一樣)另外有小部分元器件我是用的代用的,如IGBT我用了比它更大電流的(它原來用的是IRG4PC50U).該電路的架構是用的H類的高低電壓高壓:+/-125V中壓:+/-80V .我測試它的樣機是用1K正弦信號來測的,按標準規定在30測完它的最大功率輸出是沒問題的.這位仁兄我覺得我的線路板布線有問題,你在分板這個問題的同時能否也同時幫我看看線路板的布線我將會上傳帶有網絡線的PCB上來的.   謝謝您呢!!
