MPS1410發熱問題

我公司現在用MPS1410電源芯片從12V降到5V,當輸出電流達到1.2A時,芯片溫度在75度到80度之間.這個溫度算正常嗎?輸出電感用多大才適合?我們現用的是22UH.溫度過高是不是芯片外圍元件引起.有沒可以真接代換的芯片,使溫度在45度左右.
全部回復(32)
正序查看
倒序查看
powerdc
LV.4
2
2006-10-12 23:59
用TD1410

深圳泰德半導體有限公司

075526054981 胡生
0
回復
no-admin
LV.8
3
2006-10-13 08:40
@powerdc
用TD1410深圳泰德半導體有限公司075526054981胡生
美國萬代AOS的AOZ1014,用1.2A電流溫度保證你不會超過50度!

深圳趙先生 13728702394
0
回復
no-admin
LV.8
4
2006-10-13 08:57
@no-admin
美國萬代AOS的AOZ1014,用1.2A電流溫度保證你不會超過50度!深圳趙先生13728702394
AOZ1014
1.Vin=4.5v-16v (欠壓保護)
2.Vout=0.8v-16V(ADJ可調)
3.Iout=5A (最大電流)
4.工作頻率:固定500KHZ (PWM調制頻率)
5.最大占空比:100%
6.保護功能:短路保護、過流保護、過溫保護 、欠壓保護
7.軟啟動功能:4MS
8.SOP-8封裝
9.內部整合25M內阻PMOS
0
回復
xx555
LV.1
5
2006-10-13 23:04
@no-admin
AOZ10141.Vin=4.5v-16v(欠壓保護)2.Vout=0.8v-16V(ADJ可調)3.Iout=5A(最大電流)4.工作頻率:固定500KHZ(PWM調制頻率)5.最大占空比:100%6.保護功能:短路保護、過流保護、過溫保護、欠壓保護7.軟啟動功能:4MS8.SOP-8封裝9.內部整合25M內阻PMOS
你好,我想問AOZ1014可直接代換MPS1410嗎.外圍電路有沒有改動.比如輸出電感,我現在用的是22UH.謝謝.
0
回復
xx555
LV.1
6
2006-10-13 23:08
@no-admin
美國萬代AOS的AOZ1014,用1.2A電流溫度保證你不會超過50度!深圳趙先生13728702394
你好,我想問AOZ1014可直接代換MPS1410嗎.外圍電路有沒有改動.比如輸出電感,我們現在用的是22UH.另外AOZ1014價格方面如何,我們公司最近買回2000片MPS1410都不能用.因為溫度過高.謝謝.
0
回復
no-admin
LV.8
7
2006-10-14 10:08
@xx555
你好,我想問AOZ1014可直接代換MPS1410嗎.外圍電路有沒有改動.比如輸出電感,我現在用的是22UH.謝謝.
外圍的腳位排列不太一樣,外圍元件不用變,PCB重新排一下就OK了
0
回復
kingbaby
LV.2
8
2006-10-16 10:34
樓主.MP1410的輸出電感應該用15UH的啦!你用22UH輸出電流大當然會發熱!
0
回復
2007-01-31 16:37
ACT4060-4.75~20V電壓輸入 2A內置功率MOSFET降壓穩壓器 .2A輸出電流,最高95%效率,4.75~20V輸入13714036597范圍,1.3~18V可調輸出,8μA關斷電流,410KHz固定頻率 ,具有過流,短路,靜電,及過熱保護特性,SOP-8封裝. (pin:ZA3020LV/MP1410/MP9141)       黃先生:13510859554
0
回復
ao_power
LV.3
10
2007-02-01 11:23
MPS1410的內置MOSFET的導通內阻大了點(220毫歐)
這與外圍電路影響不是很大
散熱處理才是辦法
0
回復
allin
LV.5
11
2007-02-01 15:04
@kingbaby
樓主.MP1410的輸出電感應該用15UH的啦!你用22UH輸出電流大當然會發熱!
誰說的?
0
回復
lyqq
LV.5
12
2007-02-03 17:33
@kingbaby
樓主.MP1410的輸出電感應該用15UH的啦!你用22UH輸出電流大當然會發熱!
看一下你的MOS的波形.Tr.Tf是多少nS.一般的要小于30ns,電感和mos的點要小于20ns.aoz1014的這個點在10ns,所以它的25m歐的mos可做效率還是`蠻高的.我現在用的mos在10m歐以下了.關建是你的mos驅動要做得漂亮.
0
回復
lyqq
LV.5
13
2007-02-03 17:42
看一下你的MOS的波形.Tr.Tf是多少nS.一般的要小于30ns,電感和mos的點要小于20ns.aoz1014的這個點在10ns,所以它的25m歐的mos可做效率還是`蠻高的.我現在用的mos在10m歐以下了.關建是你的mos驅動要做得漂亮.電感在沒有保和的情況下感量大可降低輸出紋波.輸出電容可減小.你是否可考慮換顆ciss小的mos.或給推動加推挽來降低上升下降時間.當然RDS要選小些的好了.
0
回復
jorne
LV.1
14
2007-02-08 00:58
有3126可PIN TO PIN代換,可試試看13802571025
0
回復
wdb98
LV.2
15
2007-03-13 12:24
DC-DC有發熱問題請用OCP2030,絕對讓您滿意!
※產品特色:
輸入電壓 3V to 28V
連續輸出電流 3A
工作頻率 350KHz
高精度的參考電壓 VFB=0. 5V ( 2%)
低關斷損耗 5μA
低導通阻抗 70mΩ ,高轉換效率 92%.
短路保護和自動恢復(ARSCP)
SOP8的小封裝

聯系電話:13927400234
0
回復
wxhhorse
LV.1
16
2007-04-26 20:56
試一試AAT1346,很多客戶反應同樣的問題,用AAT1346A基本解決.  聯系13751087571
0
回復
了空
LV.6
17
2007-04-27 09:40
建議使用AOZ1011/10AI試試,內阻只有130M,請聯系我13510684564
0
回復
tomtan
LV.1
18
2007-11-21 13:16
求購MP1015/MPS1410 13632503793
0
回復
no-admin
LV.8
19
2007-11-22 10:09
@xx555
你好,我想問AOZ1014可直接代換MPS1410嗎.外圍電路有沒有改動.比如輸出電感,我們現在用的是22UH.另外AOZ1014價格方面如何,我們公司最近買回2000片MPS1410都不能用.因為溫度過高.謝謝.
AOS的一級代理商,也是目前AOZ1014出貨量最大的代理商,AOZ1014的輸出電流在2A的時候溫度不超過50,1.5A的時候40-45,1A的是時候基本沒有溫度,以前說的輸出電流都是持續輸出1個銷售后的溫度.
0
回復
gaofengkgb
LV.5
20
2008-02-14 14:13
@tomtan
求購MP1015/MPS141013632503793
Our design is same with MPS1410 and pin to pin. Lower work frequency ( 380KHz, ACT4060 is 410KHz) issue better EMI and noise solution.

CM2500與MPS1410是pin對pin的,無需更改電路設計,EMI,和噪音的解決好于MPS1410
聯系方式:13420907762
MSN:gaofeng@osea.com.cn
EMAIL:gaofengkgb@163.com
傳真:86-755-8296 8927
臺灣虹冠一級代理
CM6800比較成功應用的案例,那就是全漢新系列的,特別是大名鼎鼎的綠爆和ZEN無風扇電源,相信大家都聽說過吧.
0
回復
www5288
LV.2
21
2008-02-27 10:57
@gaofengkgb
OurdesignissamewithMPS1410andpintopin.Lowerworkfrequency(380KHz,ACT4060is410KHz)issuebetterEMIandnoisesolution.CM2500與MPS1410是pin對pin的,無需更改電路設計,EMI,和噪音的解決好于MPS1410聯系方式:13420907762MSN:gaofeng@osea.com.cnEMAIL:gaofengkgb@163.com傳真:86-755-82968927臺灣虹冠一級代理CM6800比較成功應用的案例,那就是全漢新系列的,特別是大名鼎鼎的綠爆和ZEN無風扇電源,相信大家都聽說過吧.
RM1410
輸入電壓 3.6V to 15V
連續輸出電流 2A
工作頻率 380KHz
高精度的參考電壓 VFB=0. 5V ( 2%)
高轉換效率 92%.
短路保護和自動恢復(ARSCP)
SOP8的小封裝

聯系電話:李生15813850291
0
回復
switchpower
LV.5
22
2008-02-28 17:18
@了空
建議使用AOZ1011/10AI試試,內阻只有130M,請聯系我13510684564
我用過A0Z1010出2A,和PCB布局有很大關系,有時候出現一些莫名其妙的問題.帶容性負載不起機,和EMC容易重啟.
0
回復
ruiwo
LV.1
23
2008-06-11 16:34
此帖已被刪除
0
回復
bilwayleo
LV.4
24
2009-03-30 11:20
@ruiwo
此帖已被刪除
CYT3512B完全取代MP1410,價格更優!有需要的朋友可以聯系李生,13715135469, leo.lee@bilway.com

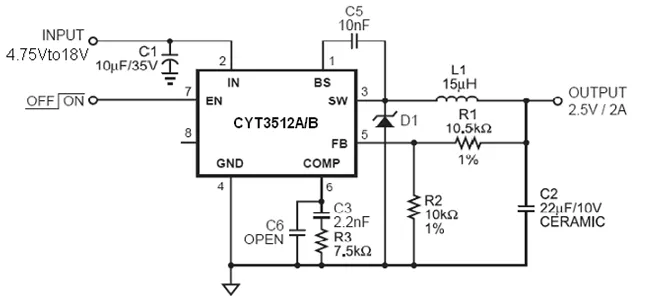

典型電路如下:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3003691238383197.png');}" onmousewheel="return imgzoom(this);">
0
回復
lihao7117
LV.1
25
2009-05-04 08:27
@powerdc
用TD1410深圳泰德半導體有限公司075526054981胡生
我司產品:HWD63020替代:ZA3020、MPS1410
電話:13602637117 李昊
0
回復
lihao7117
LV.1
26
2009-05-04 08:30
@lyqq
看一下你的MOS的波形.Tr.Tf是多少nS.一般的要小于30ns,電感和mos的點要小于20ns.aoz1014的這個點在10ns,所以它的25m歐的mos可做效率還是`蠻高的.我現在用的mos在10m歐以下了.關建是你的mos驅動要做得漂亮.
我司銷售:HWD63020替代ACT4060、2A3020、MPS1410
品質可靠,無須變換腳位,聯系:李昊13602637117
0
回復
lihao7117
LV.1
27
2009-05-04 08:31
@ao_power
MPS1410的內置MOSFET的導通內阻大了點(220毫歐)這與外圍電路影響不是很大散熱處理才是辦法
我司銷售:HWD63020替代ACT4060、2A3020、MPS1410
品質可靠,無須變換腳位,聯系:李昊13602637117
0
回復
lihao7117
LV.1
28
2009-05-04 08:31
@lyqq
看一下你的MOS的波形.Tr.Tf是多少nS.一般的要小于30ns,電感和mos的點要小于20ns.aoz1014的這個點在10ns,所以它的25m歐的mos可做效率還是`蠻高的.我現在用的mos在10m歐以下了.關建是你的mos驅動要做得漂亮.電感在沒有保和的情況下感量大可降低輸出紋波.輸出電容可減小.你是否可考慮換顆ciss小的mos.或給推動加推挽來降低上升下降時間.當然RDS要選小些的好了.
我司銷售:HWD63020替代ACT4060、2A3020、MPS1410
品質可靠,無須變換腳位,聯系:李昊13602637117
0
回復
lihao7117
LV.1
29
2009-05-04 08:32
@wdb98
DC-DC有發熱問題請用OCP2030,絕對讓您滿意!※產品特色:輸入電壓3Vto28V連續輸出電流3A工作頻率350KHz高精度的參考電壓VFB=0.5V(2%)低關斷損耗5μA低導通阻抗70mΩ,高轉換效率92%.短路保護和自動恢復(ARSCP)SOP8的小封裝聯系電話:13927400234
我司銷售:HWD63020替代ACT4060、2A3020、MPS1410
品質可靠,無須變換腳位,聯系:李昊13602637117
0
回復
lihao7117
LV.1
30
2009-05-04 08:32
@tomtan
求購MP1015/MPS141013632503793
我司銷售:HWD63020替代ACT4060、2A3020、MPS1410
品質可靠,無須變換腳位,聯系:李昊13602637117
0
回復
lihao7117
LV.1
31
2009-05-04 08:35
@bilwayleo
CYT3512B完全取代MP1410,價格更優!有需要的朋友可以聯系李生,13715135469,leo.lee@bilway.com典型電路如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/3003691238383197.png');}"onmousewheel="returnimgzoom(this);">
我司銷售:HWD63020替代ACT4060、2A3020、MPS1410
品質可靠,無須變換腳位,聯系:李昊13602637117
