怎樣利用示波器修理逆變焊機

各位高手:你們好,大家討論一下,利用示波器檢修逆變焊機,檢測一下各點波形是否正常,因?yàn)椴ㄐ尾徽?會導致后級燒大功率場效應管,我看到焊機廠是關斷三相電,然后去測波形,不知對嗎

全部回復(9)

只看樓主

正序查看

倒序查看

zlq969

LV.1

2006-11-03 16:23

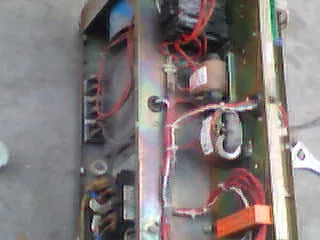

斷了三相電是對的, 控制電源加電才可以哦

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162542204.jpg');}" onmousewheel="return imgzoom(this);">

回復

宗武

LV.1

2006-11-03 18:12

說起來也不容易,好象那示波器要100M才能用上呢!

回復

power on

LV.4

2007-02-03 17:56

@宗武

說起來也不容易,好象那示波器要100M才能用上呢!

要這么高的頻率?20M 的不行嗎?
逆變焊機的主頻沒有太高的啊.個人感點希望斧正!!

回復

jun2006

LV.2

2007-02-03 21:02

@宗武

說起來也不容易,好象那示波器要100M才能用上呢!

20M的就足夠了,要把示波器電源插頭的接地線不接,否則在測MOS和IGBT的驅動波形時容易放炮(焊機工作時).

回復

power on

LV.4

2007-02-05 11:30

@jun2006

20M的就足夠了,要把示波器電源插頭的接地線不接,否則在測MOS和IGBT的驅動波形時容易放炮(焊機工作時).

呵呵我的兩臺雙蹤示波器一直也沒有接地線沒有合適的接地點所以也就有好幾年了一直就這么將就著用了.
這斷時間對逆變焊機特別感興趣想作一臺玩玩,不知道兄臺是不是有這和方面的經驗交流一下謝謝!

回復

jun2006

LV.2

2007-02-06 18:12

@power on

呵呵我的兩臺雙蹤示波器一直也沒有接地線沒有合適的接地點所以也就有好幾年了一直就這么將就著用了.這斷時間對逆變焊機特別感興趣想作一臺玩玩,不知道兄臺是不是有這和方面的經驗交流一下謝謝!

我在焊機廠上班,了解逆變焊機.希望能幫到你可以加我QQ:313491224

回復

魯焊

LV.7

2007-02-14 08:50

@宗武

說起來也不容易,好象那示波器要100M才能用上呢!

示波器工作頻率不能很高,以來提高造價,再說過高刷新率太塊,不能看清前后沿脈沖.

回復

wuhaojie666666

LV.3

2010-05-03 22:59

@zlq969

斷了三相電是對的,控制電源加電才可以哦[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1162542204.jpg');}"onmousewheel="returnimgzoom(this);">

不是,它是經過三相橋整成直流.然后把三相橋輸出正極斷開,看驅動板波形,一般情況1和4路波形相同,2和3波形一樣.
