電源紋波的解決方法,請大家共同分析

本人設計一款30瓦的開關電源,
輸入:85~265寬電壓輸入
輸出:5伏3安
   12伏1安
   -12伏0.5安
現在現象:滿載時電壓輸出正常,但是有高頻紋波,而且紋波電壓較      大,5伏輸出時能達到15伏的高頻紋波
個人分析:本人采用top245y制作的該款電源,該芯片震蕩頻率為
          132  K,恰好是紋波的頻率,因此該干擾應該是高頻干擾     耦合所置,輸出端采用下圖

請各位發表意見:
全部回復(32)
正序查看
倒序查看
lwqth
LV.5
2
2004-10-09 10:30

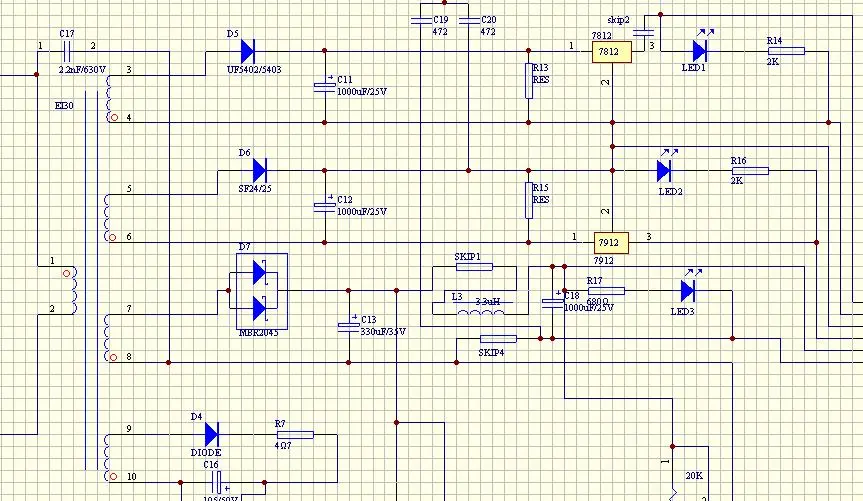

圖紙500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097332205.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
manbuman
LV.1
3
2004-10-10 10:17
@lwqth
圖紙[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097332205.jpg');}"onmousewheel="returnimgzoom(this);">
太大了吧,我的建議是在輸出整流二極管前端加一個小磁珠
0
回復
lwqth
LV.5
4
2004-10-10 10:24
@manbuman
太大了吧,我的建議是在輸出整流二極管前端加一個小磁珠
我在論壇里發現了許多關于紋波的專題,我回根據大家的意見進行改進,并且把實驗結果向大家說一下,請大家關注,提提意見
0
回復
lwqth
LV.5
5
2004-10-10 11:04
@lwqth
我在論壇里發現了許多關于紋波的專題,我回根據大家的意見進行改進,并且把實驗結果向大家說一下,請大家關注,提提意見
我現在增加了上面圖紙中的3u3變?yōu)?0u,現象沒有好轉
0
回復
kli616
LV.5
6
2004-10-10 11:27
@lwqth
我現在增加了上面圖紙中的3u3變?yōu)?0u,現象沒有好轉
紋波分工頻紋波和高頻噪聲,RIPPLE&NOISE.
從你的看是高頻噪聲,要消除的話,1是濾波,2是布線,3是吸收,4是輸出抑制,5是反饋調整能力
0
回復
2004-10-10 11:52
@kli616
紋波分工頻紋波和高頻噪聲,RIPPLE&NOISE.從你的看是高頻噪聲,要消除的話,1是濾波,2是布線,3是吸收,4是輸出抑制,5是反饋調整能力
能解釋一下.3.4,5的具體實施方法嗎
0
回復
kli616
LV.5
8
2004-10-10 12:02
@king-騎士
能解釋一下.3.4,5的具體實施方法嗎
3、是指SNUBBER,好的變壓器器反峰設計是關鍵,SNUBER 只是抑制.
4、是輸出干擾抑制.輸出加共摸抑制可以減小EMI.
5、是指反饋環的參數要合適,只有多看看講環路的資料.
0
回復
kli616
LV.5
9
2004-10-10 12:03
@kli616
3、是指SNUBBER,好的變壓器器反峰設計是關鍵,SNUBER只是抑制.4、是輸出干擾抑制.輸出加共摸抑制可以減小EMI.5、是指反饋環的參數要合適,只有多看看講環路的資料.
3、也包括輸出二極管的開關噪聲吸收
0
回復
lwqth
LV.5
10
2004-10-10 13:44
@kli616
3、也包括輸出二極管的開關噪聲吸收
謝謝指教,對你的3,我不太明白,什么是變壓器反峰設計
0
回復
lwqth
LV.5
11
2004-10-10 15:41
@lwqth
謝謝指教,對你的3,我不太明白,什么是變壓器反峰設計
我輸出端加上電容104后,仍然沒有好轉
于是在蒸餾二極管兩端并上吸收回路后,還是沒有好轉
郁悶
請大家指教
0
回復
manbuman
LV.1
12
2004-10-11 00:43
@lwqth
我輸出端加上電容104后,仍然沒有好轉于是在蒸餾二極管兩端并上吸收回路后,還是沒有好轉郁悶請大家指教
我有個開關電源是背投彩電得,125v輸出,交流紋波為300mv 現在想降低到
200mv,
出現的問題:
1  紋波是和開關同頻率
2  紋波呈現三角波
3  紋波三角波上端有一個尖鋒,這個尖鋒有100mv的幅度.
所以想采取措施消除這個尖鋒.
輸出二極管帶有一個emc磁珠并并聯了一個220p的電容做吸收電路
輸出電容濾波是兩個330u 160v的cd293H的高頻電容.

小弟認為是開關管正向?qū)ńo電容充電的時候出現類似開機時電容充電浪涌的浪涌電壓.不知道告訴有什么高見.
0
回復
lwqth
LV.5
13
2004-10-11 08:01
@manbuman
我有個開關電源是背投彩電得,125v輸出,交流紋波為300mv現在想降低到200mv,出現的問題:1  紋波是和開關同頻率2  紋波呈現三角波3  紋波三角波上端有一個尖鋒,這個尖鋒有100mv的幅度.所以想采取措施消除這個尖鋒.輸出二極管帶有一個emc磁珠并并聯了一個220p的電容做吸收電路輸出電容濾波是兩個330u160v的cd293H的高頻電容.小弟認為是開關管正向?qū)ńo電容充電的時候出現類似開機時電容充電浪涌的浪涌電壓.不知道告訴有什么高見.
磁珠也就是電感,電感特性就是抑制瞬態電流變化,是否能達到吸收你所說的浪涌電壓呢,不太明白,請各位指教
0
回復
lwqth
LV.5
14
2004-10-11 08:43
@lwqth
磁珠也就是電感,電感特性就是抑制瞬態電流變化,是否能達到吸收你所說的浪涌電壓呢,不太明白,請各位指教
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097498586.gif');}" onmousewheel="return imgzoom(this);">
0
回復
sunyy
LV.5
15
2004-10-11 08:49
你將示波器探頭的地線夾和探針夾到一起測輸出紋波看是多少.
如果還高,那是變壓器的輻射問題,如果小,看輸出濾波電感.
0
回復
lwqth
LV.5
16
2004-10-11 09:03
@sunyy
你將示波器探頭的地線夾和探針夾到一起測輸出紋波看是多少.如果還高,那是變壓器的輻射問題,如果小,看輸出濾波電感.
各位朋友,不好意思,我以前所說的紋波其實是我說錯了,其實是毛刺,剛剛接觸電源,犯錯請大家原諒
0
回復
lwqth
LV.5
17
2004-10-14 07:46
@lwqth
各位朋友,不好意思,我以前所說的紋波其實是我說錯了,其實是毛刺,剛剛接觸電源,犯錯請大家原諒
我的電源毛刺現在控制的好多了,各路帶載時,5伏輸出端毛刺現在控制在正負0.8伏了,大家還有什么建議嗎,
0
回復
floatyun
LV.4
18
2004-10-14 16:29
@lwqth
我的電源毛刺現在控制的好多了,各路帶載時,5伏輸出端毛刺現在控制在正負0.8伏了,大家還有什么建議嗎,
那你采取的是什么措施呢?
0
回復
ning79
LV.4
19
2004-10-14 17:04
需要加電感,電感有扼流作用,還有你用的電容特性不知道如何,如果寄生電阻大的話,紋波就大了!!!
0
回復
lwqth
LV.5
20
2004-10-15 07:59
@floatyun
那你采取的是什么措施呢?
我在初次級之間加上了Y電容
0
回復
czy991221
LV.6
21
2004-10-15 08:45
@lwqth
我的電源毛刺現在控制的好多了,各路帶載時,5伏輸出端毛刺現在控制在正負0.8伏了,大家還有什么建議嗎,
那還是大啊.
0
回復
chinun-lee
LV.7
22
2004-10-15 08:59
@lwqth
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097498586.gif');}"onmousewheel="returnimgzoom(this);">
你的線布得很不怎樣,
我認為你先修改一下線路板的布線,因?yàn)槟阍鯓痈亩紱](méi)有改善,還有一個問題,你看紋波的探頭的地線要短標準是小于12CM,
0
回復
kli616
LV.5
23
2004-10-18 13:44
@ning79
需要加電感,電感有扼流作用,還有你用的電容特性不知道如何,如果寄生電阻大的話,紋波就大了!!!
MING79說的是,要在C11、C12后接電感.另外,選用低ESR的電解電容,
還有最重要的一點是選用肖特基或超快恢復的蒸餾二極管,還有輸出電流布板的軌跡太差.
0
回復
advance
LV.2
24
2004-10-28 14:25
你好像沒有在輸出端加退藕電容,它的作用正是對高頻濾波.
0
回復
luyongq
LV.7
25
2004-10-28 14:52
這個電路好像少了一些東西吧!
次級沒有并上  電阻串電容 ,輸出也沒有電感!
0
回復
lwqth
LV.5
26
2004-10-28 16:47
@advance
你好像沒有在輸出端加退藕電容,它的作用正是對高頻濾波.
退藕電容有什么要求呀,必須是獨石的嗎,還是必須是瓷片的,大小怎么選擇呀,請指教
0
回復
lwqth
LV.5
27
2004-10-28 16:48
@luyongq
這個電路好像少了一些東西吧!次級沒有并上  電阻串電容,輸出也沒有電感!
你說的電阻串電容是什么意思呀,能說的具體點嗎
0
回復
luyongq
LV.7
28
2004-10-28 19:04
@lwqth
你說的電阻串電容是什么意思呀,能說的具體點嗎
電阻和電容串聯  然后并在次級兩端 或 是并在整流管兩端,可以在一定程度上消除紋波!
0
回復
lwqth
LV.5
29
2004-10-29 07:52
@luyongq
電阻和電容串聯  然后并在次級兩端或是并在整流管兩端,可以在一定程度上消除紋波!
謝謝指點
0
回復
luyongq
LV.7
30
2004-10-29 13:46
@lwqth
謝謝指點
不用謝!互相幫助嘛!呵呵!
0
回復
dy1234567
LV.4
31
2004-10-29 21:41
一般來說不一定是后面的問題,先了解前面反饋或供電.
0
