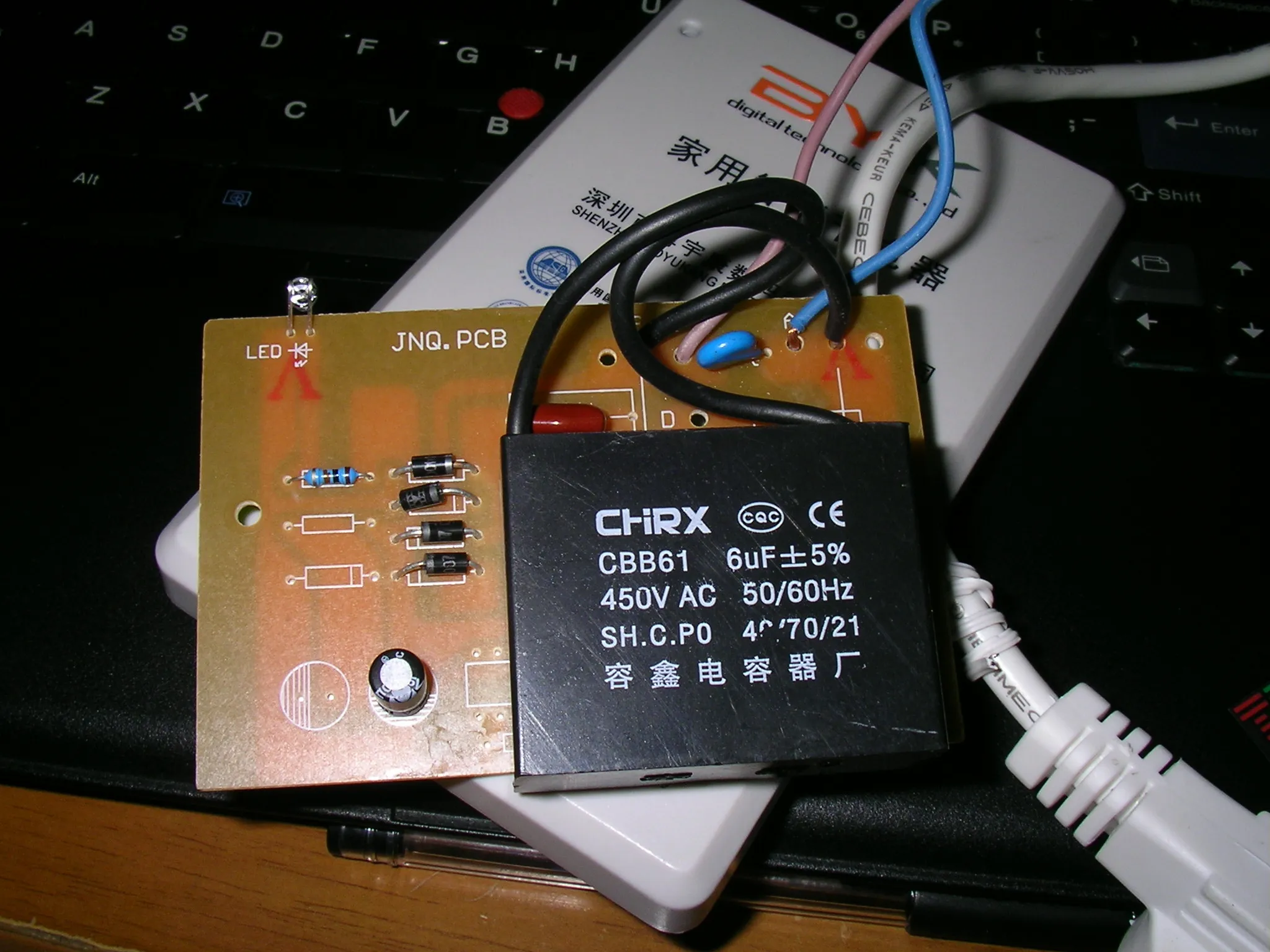

內部電路正面500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164809958.jpg');}" onmousewheel="return imgzoom(this);">

電路背面500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164810238.jpg');}" onmousewheel="return imgzoom(this);">

騙人的東西

移相無功補償!哈哈補償PF值.

這個東東不能起到補償PF值的作用,其實是一種竊電行為,利用電容的充放電,使電表慢轉和不轉,對電子表就不起作用了

同意.

就是得用電容來降低線路的功率因素,對供電公司的損害很大.如果用老式的機械式電表,是可以使電表轉慢的;若是用電子式電表,則會使電表讀數加的更快,到時倒霉的還是自己.這種東東本人親自測試過的,勸大家不要因?yàn)樨澬”阋硕源筇?

頂!現在這款產品還在深圳都會100那里做促銷．希望更多人能了解它的真實"功效"!

兄弟有見地,能進一步分析一下,為什么電容沖放電會影響電表的轉速嗎?很想知道哦!

而我認為補償無功的原因是:目前大部分家用電器都是成感性的負載,故會使輸入電流滯后輸入電壓一個角度@,如果在輸入端加上一個電容后會讓電流超前一個角度@,從而達到讓輸入電壓與電流的波形相位角相近的目的來改善PF.這跟大型電力系統中用到的無功功率補償器的作用是一樣,所以能改善用電質量,能節電,但對于我們小用電戶就不明顯,對大型的煉鋼廠、水泥廠等有很明顯的節電效果,不過上面的那個東西不行,要用30uF-100uf的電容,哈哈

我想在負載端加電容應該是這個意思,交流電高電位時向電容充電,低電位時電容向回路放電,理論上講電容放電時是低電位行成的反向電流要大于充電時的,只要電容做得足夠大,是可以使電表(機械)反轉的,但我接了個40UF的電容,用100W的燈泡做實驗,竟沒有什么效果,就放棄了,上面有個朋友說接30-100UF就可以使之慢轉不知經過實際沒有

控制輸入電流變的平滑從機械角度來說可以控制機械電表的轉速,可是就能量角度來說實際消耗的電力還是沒有太大變化啊,只是會減少流向電網中的其它次電流諧波,而實際用電計量卻是包含這些諧波能量的,加電容是不是可以消除一部分諧波能量呢?

有沒有朋友接1000UF或更大的電容做過實驗?或者用電解電容來實驗

接1000uf的沒有試過,不過接LRC回路試過,C值在60uf左右,電感在1mHz左右,電阻是無感電阻,用在三相交流電上.每相一個LCR回路,可以消諧,功補,降低無功消耗,但注意不能過補償.

我今天又用3—6A轉盤機械表實驗,在表后接60UF電容,然后用40W的燈泡實驗,接電容轉一圈要35秒,不接電容要40秒,這樣證明接電容比不接還要快,有知道原因的可以解釋一下這個現象嗎?

呵呵,大家都錯了,其實這東西對家用電表一點用也沒有,也不會有任何的節能效果,不過我可以告訴大家騙子是如何騙人滴,我見到的騙子在街頭一般是這樣給人們演試的,220V~通過機械電表接在一個燈泡上,幾瓦的不曉得,沒接上容時電表轉得很快,接上電容后,電表明顯轉慢,電容為幾個UF,為什么會這樣子呢?其實很簡單,騙子在裝燈泡的地方還藏了一個電感和燈泡兩端并聯(空間要足夠大),未接上電容時,負載為燈泡+電感,接上電容后,電容和電感諧振,諧振后阻抗變大,相當于負載上只有燈泡電表自然會轉慢了.

兄弟我感覺你的實驗有幾點疑問:
1、無功補償對大功率(1000KW左右的電力系統)來說效果明顯,燈泡才40W太小.
2、無功補償是補償無功,而燈泡是阻性元件,起不到無功補償?shù)淖饔?就節省不了電.
3、電容與純阻性元件并聯接入電網,只能增加無功消耗,PF反而會更大.
4、如果電容與感性元件一起接入電網的話,電壓與電流相位差小,相應PF就會減小,從而節電.
以上是個人愚見,請參考!~

同意樓上的看法!

今天用電感(一臺大功率的降壓變壓器,在次極上帶負載)加電容實驗,加比不加快,明天進行串連實驗.

接法錯誤,一般是這樣接的,變壓器---無功補償----感性負載.這樣你在看變壓器前面的電表的轉速!感性負載老兄你可以找一個電動機做.

電壓與電流相位差小,節電是針對整個電網來說的,而對于紀錄用電量的電能表來說,記錄的用電量是多了還是少啦那就不一定拉.如果只是是相位差變小,那電表紀錄的一定是多了,除非電流能減小.所以對于家庭用戶來講,提高功率因數不一定你付的電費就少啦,也許正好相反.

我是這樣子的,找一個變壓器,測出它的電感量,算出它的諧振電容,接上,空載,使它形成LC振蕩,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165464926.gif');}" onmousewheel="return imgzoom(this);">
我感覺這樣接可以節省電網電力,請大家參考!

基波不能發生諧振,發振阻抗最小,相當于短路!其他次波是需要發生諧振的.其他次波是指基波頻率的偶次、奇次波!

LC并聯諧振,諧振后阻抗變大.試一下就知道了,

你是并聯諧振啊,我還以為是串聯諧振呢!沒錯是阻抗變大

是不是并聯個電容上220V上就可以節電

什么節能器都是騙人的把戲,不用花心思在這上面了.

24樓的朋友,我覺得你搞的圖紙很有研究?jī)r(jià)值,你可以把圖中兩個圓環代表的那個變壓器的接線圖說明白一些嗎?

樓上的朋友:
那個變壓器你想知道些什么呢?圖中的變壓器是單相變壓器,一般用在商業,民用,小型企業等.對于這個一般都會給出變壓器的容量(VA),在電網的進出點,電力公司會要求你的用電不會給電網造成損壞以及危害,就會對您的用電有所要求(PF>0.9,諧波分量等),所以要在電力進網點的地方進行諧波處理,在此選用一定的LC以及R來處理掉高次諧波分量,進而減小電網的實際的輸入功率.
以上是個人愚見!~
