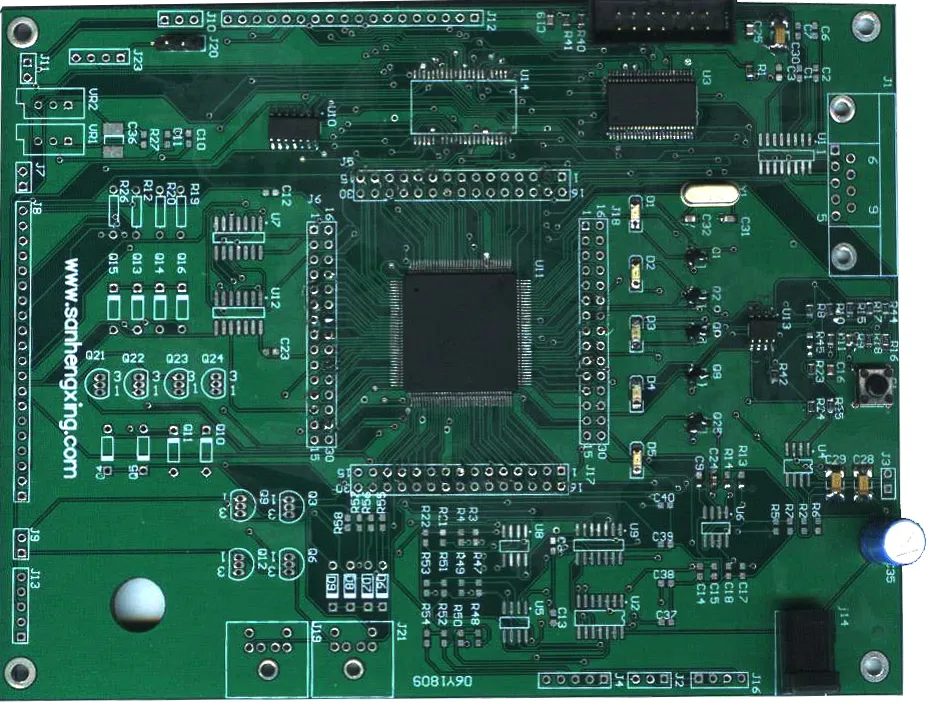

SHX-DSP2407開發板
零售價:650元/套;
注: 同時或累計購買2個以上可享受9折優惠價(585元/套);
同時或累計購買3個以上可享受特惠價(550元/套);
學生購買可憑學生證復印件一律享受8.5折優惠價(552.5元/套);

【系統簡介】
    本套件是一套基于TMS320LF2407A DSP的學習開發平臺,將2407的功能發揮的淋漓盡致,用戶手冊詳實易懂,是初學者學習2407的首選之品.是客戶從單片機升級到DSP的最佳選擇!
【系統資源】
DSP處理器TMS320LF2407A ,最高工作頻率40MHz;
DSP芯片內置2.5k×16 bit SRAM;
DSP芯片內置32k×16 bit FLASH,利用燒寫插件可以方便的固化用戶程序;
外擴32k×16 bit 的程序RAM,32k×16 bit 的數據RAM;
DSP所有功能引腳引出,120 pin;
程序、數據、IO均能獨立尋址64k;
監視用LED發光管一個(紅色);
按鍵1個,可以做控制用;
I/O輸入輸出模塊――按鍵控制4個LED(綠色);
SCI模塊――RS232通訊接口電路;
SPI_DA模塊――4路8位串行D/A輸出;
A/D轉換模塊――2路10位A/D采樣(可擴展到16路),可以通過跳線選擇利用DA輸出作為輸入信號源或者外部輸入作為信號源,方便用戶進行調試;
CAN模塊――CAN總線收發器,可配合我們的CAN-232轉換器快速組建CAN網絡;
PWM模塊――PWM控制微型直流電機正反轉,提供防反插接口;
支持步進電機,提供防反插接口,基本驅動代碼;
支持T6963控制器128×64圖形液晶,提供基本驅動演示代碼;
支持SEED1520控制器16×2字符液晶,提供基本驅動演示代碼;
液晶背光電源可以通過跳線選擇是外部輸入或板子提供;
專用復位芯片,保證可靠復位;
提供+5V、3.3V、GND、CLKOUT等主要信號的測試點,方便用戶調試;
提供一個+5V對外供電輸出接口,可以給外接擴展板進行供電,方便用戶調試;
提供四個固定孔,方便用戶安裝固定;
提供直流電機和步進電機的固定孔,方便固定電機;

【擴展接口】
DC+5V外部電源輸入接口;
IEEE 1149.1標準JTAG接口;
120 pin全部功能引腳通過插座引出,用戶可以擴展使用;
RS232標準DB9接口插座;
4路D/A輸出接口插座;
2路A/D輸出接口插座(可擴展到16路);
CAN總線接口插座;
直流電機接口;
步進電機接口;
12232液晶接口;
T6963控制器128×64圖形液晶接口;
液晶背光電源外部接口,可以通過跳線選擇;
+5V對外供電輸出接口,方便用戶給給外接擴展板供電;
TS1602液晶顯示器接口;
PS2接口;

【代碼及實驗項目】
實驗1． 外部RAM測試程序實驗;
實驗2． 定時器控制LED程序實驗(C語言版);
實驗2A．定時器控制LED程序實驗(ASM語言版);
實驗3． 按鍵與走馬燈控制程序實驗;
實驗4. SCI串口通訊實驗;
實驗5. SPI接口的D/A實驗;
實驗6. A/D采樣實驗;
實驗7. CAN總線通訊實驗;
實驗8. PWM電機控制實驗;
實驗9. FLASH燒寫實驗;
實驗10. 步進電機控制實驗(選配,需單獨購買);
實驗11. T6963顯示控制實驗(選配,需單獨購買);
更多代碼不斷更新中......
