當然可以了.

當然可以.不過跟樓主說的一樣,電壓不是太精確.我用ACT的30A做了一個5V1A的電壓在±15% ;還有一個12V0.45A的電壓在±10%.其它性能都感覺還好!

具體要怎么做啊?能否貼個圖上來?

http://bbs.dianyuan.com/topic/75722

ding

不錯!就是5V1A的電壓在±15%偏差大了點,如果只帶載500mA,精確度是否會提高一些?
    先謝謝了!

首先謝謝這位大蝦!我想請教個問題,輸出整流管上并聯的電阻電容做什么用的?還有就是輸出端并的電阻是個假負載,他的值定多大合適?謝謝!

當然會提高一些.10%就不知道可不可以到.但我想再調調是可以的.

那個電阻電容是一個吸收回路,當然在這個線路上不加的話問題也不會太大,不過在EMI(輻射)上會稍差一點;假負載當然是越小越好,最好不要,但在沒有431和光耦情況下輸出電壓可能會飄的比較高,只要給它加個幾mA的電流就可以了.太大了損耗會很大.

采用ACT34初級控制模式PSR,沒有光OU和431,單個芯片制作5V1A,輸出電流精度10%,電壓精度5%,有需要可以聯系原廠的各個代理商,有樣品提供!

OH!

可以.

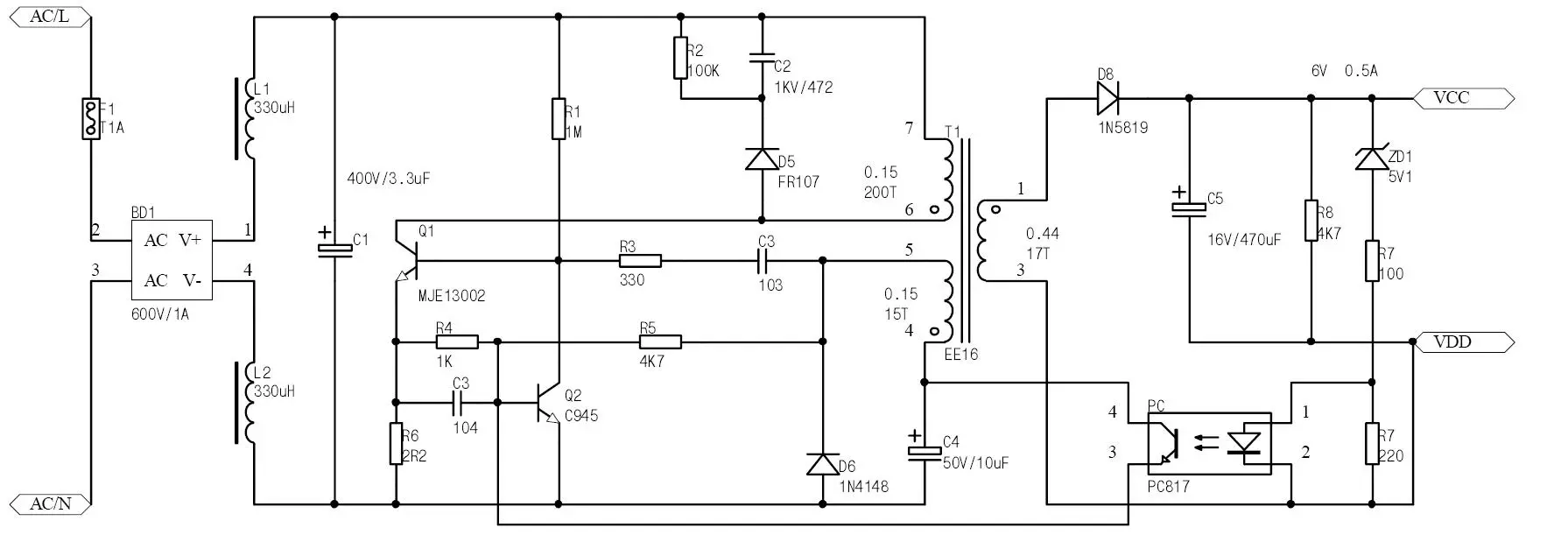

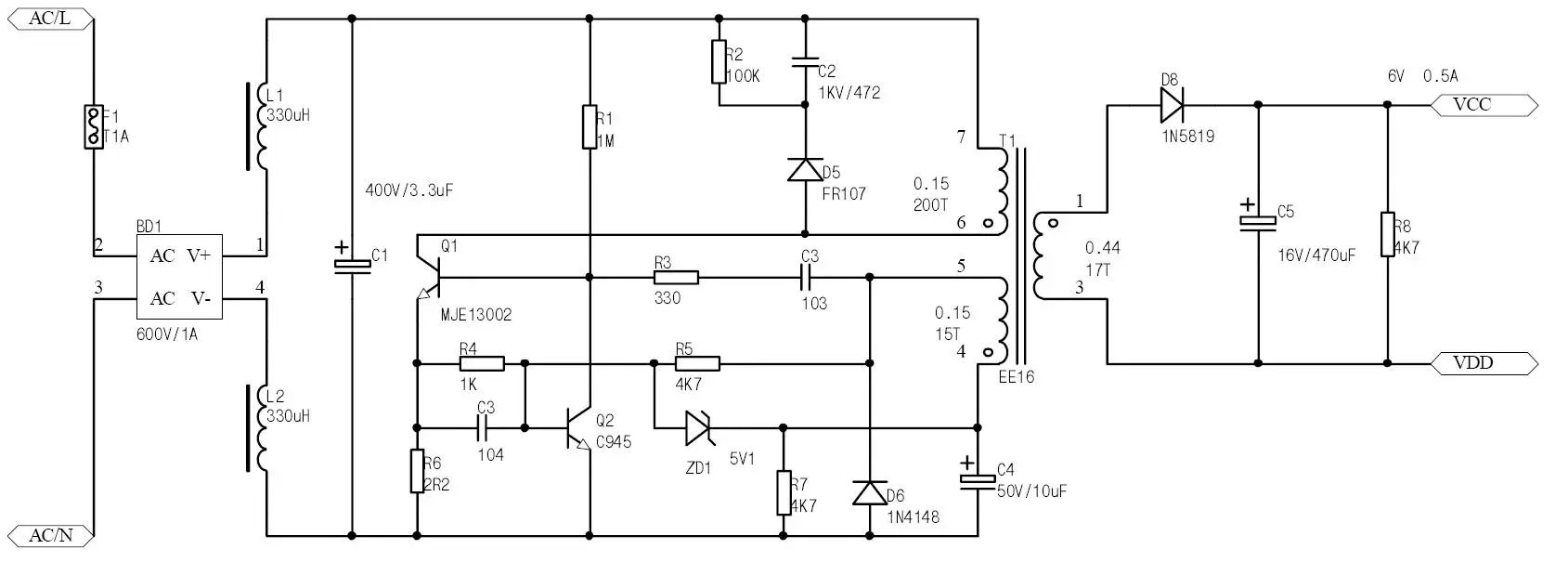

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167466934.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167466953.jpg');}" onmousewheel="return imgzoom(this);">

張工:您左邊這個圖能做到輸出電流精度10%,電壓精度5%?

你是要定電流測還是定電壓測?線路調得好就負載調整率就會好些,要求不高的輸出就可以用無光藕的,要求高的話就帶個光藕吧,無光藕的LOADCC400mAVout5V NO LOAD Vout6.5V左右

張工,請教一下!我把光耦去掉了,但是輸出非常的不穩定,空載還可以,帶載的話,電壓就直線下降!怎么解決!

你是接的什么樣的線路,貼來看下,

還你的變壓器是怎樣的.

圖片死活傳不上!我是用的PWM控制芯片做的.輸出就是直接接再變壓器的次級上!

什么蕊片?VIPER12A?還是什么IC?

當然可以,我有兩款電流都是這么設計的,都已經生產幾百K了.只是對那些負載變化不大的場合.成本省了不少,但生產時的一致性不怎么好.因為是通過供電繞組反饋.所以變壓器上要下功夫.能不用盡量不用.

我用的是THX202.我要的是9v的輸出,不用光耦輸出電壓帶載和不帶載電壓差幾乎到了3V,我加了一個8.2V的穩壓管,電壓飄的幅度會小那么一點點;帶載電壓為9.3空載就是10.6左右了,但是還是有點離譜..可能是變壓器沒有設計好,芯片的datasheet上說:若外圍反饋試圖使VCC大于9.8V,則內電路反饋到FB使VCC穩壓在9.8V(利用此特性可以不采用外圍反饋電路,由內電路穩定輸出電壓,但穩壓精度較低)..但是這個精度也太低了吧!!
我的變壓器是EE16  匝比160:19:21

重新繞了個變壓器,次級減少了幾匝,反饋20,效果好點了,壓降有1v多一點..

能否給我發份資料與聯系方式,我的郵箱:wang77792@163.com,謝謝

可以,下周一將發給你

深圳市寶利捷電有限公司成立于于2003年,是一家于產品開發、生產、銷售一體型企業.
◆專業的LED驅動顯示控制解決方案.(典型應用:電磁爐、電熱水器、空調、微波爐、洗衣機、機頂合、電子衡器等LED顯示屏驅動)
◆提供開關電源解決方案.(典型應用:1. 各種電池充電器 2. DVD、VCD、機頂盒等各種電源. 3.通用離線式開關電源系統)
◆代理銷售COSMO臺灣冠西、伯鴻光電光電元器件;特約經銷SANYO、ATMEL產品(E2PROM全系列產品);

公司以誠信合作,互惠互利,專業的技術支持,周到售后服務,在業界倍受眾多客戶好評與信賴!

現公司開發一款SM8002C
  SM8002C是一個電流模式的PWM離線式開關電源開關芯片它的待機功耗小,具有過保護功能和欠壓保護功能,在系統短路情況下,芯片內部的定時電路開始工作,讓整個系統工作在“打隔”模式,同時監測系統工作的狀態,直到系統恢復正常駐機構為止.開關頻率為100KHz,在實際工作過程中,為了降低整個系統的EMI,芯片會在+2KHz范圍自動調整開關頻率.

  特色說明:
  1、外圍電路元件少,成本低
  2、較低的待功耗
  3、過流和欠壓保護
  4、內部定時功能
  5、電流模式的PWM
  6、短路“打嗝”保護
  7、封裝格式:HDIP4
  8、開關頻率:100HHz


****************************
深 圳 市 寶 利 捷 電 子有 限 公 司
SHENZHEN BAOLIJIE ELECTRONICS CO.LTD
劉寶蓮 13632536608
T:86-0755-83952850 82866737
F:86-755-83012794-603
MSN:baolianliu@hotmail.com
F:0755-83012794-603
pb:13632536608
E-MAIL:liubaolian2000@163.com

給份資料!yyb0252@163.com
謝謝!

沒有光藕的電壓,電流怎麼計算出來的?
有計算公式嗎?

http://bbs.dianyuan.com/topic/136287

幫忙看一下這個綫路
