關于RCC
做電源有一年多了,對RCC了解還不透徹!現在想問個問題,就是我用RCC做5W以下的電源,頻率設計為100K,磁芯用EE16,能過CEC嗎?
全部回復(34)
正序查看
倒序查看
@pircc
能否看一下你的線路!空載你的頻率最好控制在1K左右．25K的話你的空載功耗會超過0.3W,據我調試過的,空載頻率>8K后,240V輸入時的空載功耗就已經開始高于0.3W了．
pircc兄能夠?qū)€人的經驗分享給我們,著實令人感動!再請教一下,空載的頻率如何得到想要的頻率?是增大變壓器的初級感量還是增大Ns/Np的匝比?如何計算出來?

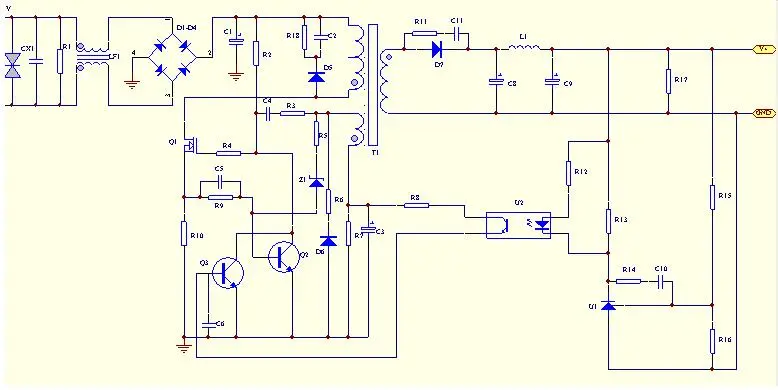

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168169750.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168169750.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@e101
pircc兄能夠?qū)€人的經驗分享給我們,著實令人感動!再請教一下,空載的頻率如何得到想要的頻率?是增大變壓器的初級感量還是增大Ns/Np的匝比?如何計算出來?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1168169750.jpg');}"onmousewheel="returnimgzoom(this);">
只是個建議:調節一下你的Toff控制制回路,R6,R7,R8,C3,另C6可先不要,不然你的動態響應不是很好.另Ns/Np比較小的話,空載很難調下來,而且效率也不是很高．R2,R18和C2也有影響,但不是很大
0
回復
@e101
pircc兄能夠?qū)€人的經驗分享給我們,著實令人感動!再請教一下,空載的頻率如何得到想要的頻率?是增大變壓器的初級感量還是增大Ns/Np的匝比?如何計算出來?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1168169750.jpg');}"onmousewheel="returnimgzoom(this);">
如果改變電感量,變動的不是空載頻率,而是負載頻率.改變變比應有效的.
還有就是如PIRCC下面所說,改變反饋回路才會起到更大的作用.
還有就是如PIRCC下面所說,改變反饋回路才會起到更大的作用.
0
回復
@e101
pircc大哥,救命啊,調了一周都搞不定.空載-0.3A輸出不穩,三角狀紋波.且有聲音.0.4-1a都正常.mosfet工作頻率隨負載增大而減小.請問是怎么回事啊.
不知你調了R14 C10沒有,對紋波也有影響,聽你說的可能不是這個原因.若有低頻鋸赤波出現,還是你的Ton和Toff沒有控制好,建議你在初級另取一繞組給photo coupler供電,若調好供電回路和photo coupler回路就沒問題了．通常正反饋繞組同時提供Photo coupler的供電,不易調試．調的不好有一段負載有異音,同時紋波也大．
0
回復
@pircc
不知你調了R14C10沒有,對紋波也有影響,聽你說的可能不是這個原因.若有低頻鋸赤波出現,還是你的Ton和Toff沒有控制好,建議你在初級另取一繞組給photocoupler供電,若調好供電回路和photocoupler回路就沒問題了．通常正反饋繞組同時提供Photocoupler的供電,不易調試．調的不好有一段負載有異音,同時紋波也大．
R14 C10我認為以調到最佳,用電位器調的.應該是你說的Ton和Toff沒控制好.我也試過在初級另搞一個5v的繞組給photo coupler供電.系統穩定很多,可是在0.25A以下還是有同樣問題.等下我再貼個圖出來.
0
回復
@pircc
不知你調了R14C10沒有,對紋波也有影響,聽你說的可能不是這個原因.若有低頻鋸赤波出現,還是你的Ton和Toff沒有控制好,建議你在初級另取一繞組給photocoupler供電,若調好供電回路和photocoupler回路就沒問題了．通常正反饋繞組同時提供Photocoupler的供電,不易調試．調的不好有一段負載有異音,同時紋波也大．

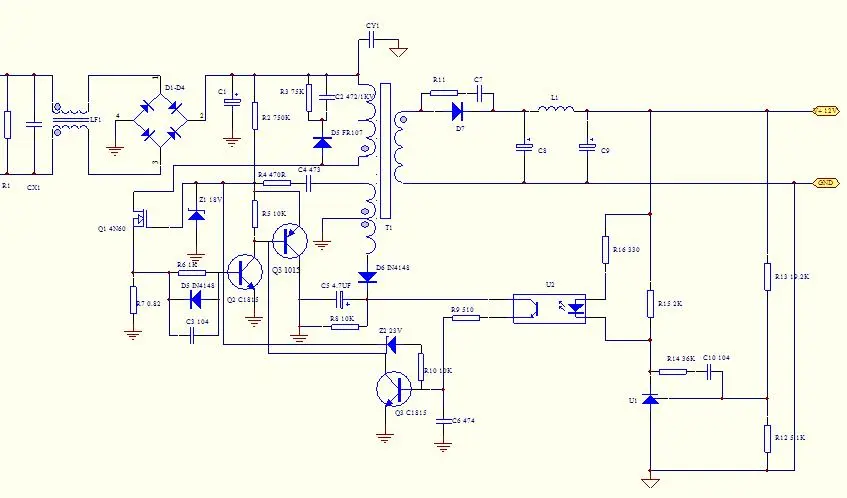

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169557481.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@e101
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169557481.jpg');}"onmousewheel="returnimgzoom(this);">
供電繞組經4148串一電阻后經電容C5給photo coupler供電,另外C6的位置改為電阻約5.1K~15K,Z2 R10先不要,要的話你去控制Q2不要控制Q3.另MOSFET G極下拉一20K(不要太小,會燒機的)電阻到photo coupler 4腳,通過調試我說的這兩個電阻因該可以好一點．
此線路比一般RCC要強,隨負載加重,它的工作頻率在減小.EMI很容易通過．
此線路比一般RCC要強,隨負載加重,它的工作頻率在減小.EMI很容易通過．
0
回復
@pircc
供電繞組經4148串一電阻后經電容C5給photocoupler供電,另外C6的位置改為電阻約5.1K~15K,Z2R10先不要,要的話你去控制Q2不要控制Q3.另MOSFETG極下拉一20K(不要太小,會燒機的)電阻到photocoupler4腳,通過調試我說的這兩個電阻因該可以好一點．此線路比一般RCC要強,隨負載加重,它的工作頻率在減小.EMI很容易通過．
我試了一下,還是不行.不知道要怎樣調,請問:1,mosfet g極下拉20k電阻到光藕的c極還是e極? 作用是什么? 2,c6的位置改為電阻是否提供偏壓給Q2?目的輕載道通時間長些,負載道通時間短些? 按你說的修改之后輸出穩定.空載功耗達到2w多(220).
0
回復
@e101
我試了一下,還是不行.不知道要怎樣調,請問:1,mosfetg極下拉20k電阻到光藕的c極還是e極?作用是什么?2,c6的位置改為電阻是否提供偏壓給Q2?目的輕載道通時間長些,負載道通時間短些? 按你說的修改之后輸出穩定.空載功耗達到2w多(220).
可能剛接觸此線路,多調試一下,給photo coupler供電的電容不要用電解電容,貼面22nF左右就可以了,只能告訴你那么多了,本身RCC離散線就較大．建議用電壓模式的線路,我常用此方案．電流模式的線路低功耗不是很好調試,而且效率也差一點點．
