有創意

變壓器有高頻和工頻(就是市電50HZ)之分,不能通用.

當然是高頻了.
去掉反饋波形很好,但電流不能恒定.
接上反饋,波形很差,間歇工作.

買個電容不是行嗎?

想問個問題,你這些元器件怎么連起來的?

電子降壓效果比較好,我以為很容易呢,一個簡單的1W電源,誰知調試起來費功夫.

重新作一塊板子

老兄!還是用電容降壓吧!簡單耐用!

電容降壓能比電子降壓穩定可靠嗎?

牛

那當然了!電容降壓選用高耐壓(630V)的CBB電容,串接一個10歐2W的電阻做雜波吸收(兼保險),然后整流橋整流,電解電容濾波,再加一只電阻緩沖,為了防止串聯損壞,每只LED要并聯3.6V穩壓二極管!

全是無源器件,主要壓降在那只CBB電容上,電容選得好就永不會壞!

用電容降壓電壓和電流不太穩定
要做20ma串這么多LED(跟燈串差不多拉)
很容易燒壞,電流最好小于16ma
在燈具上用的很多
不是我要打擊V-mosfet啊

電容降壓的電壓,電流不太穩定
如果是做串這么多LED,電流20MA,
很容易燒壞,最好是16MA以下
在燈具上用的很多
不是我大擊V-mosfet,我只是事實求事啊

你為什么不用隔離的電路呢?安全的多,你可以根據原次級的匝比,計算出你現在所需電壓的匝數,多繞幾圈就可以了,反饋也可以正常工作了,還有輸出濾波電容不能太小,否則會通過光偶反饋干擾到開關管的正常工作的.

用隔離電路沒有必要,還要多一個繞組,原線圈還要加吸收電路.
變壓器響的原因不是輸出濾波不好.
用示波器觀察,輸出占空比和振蕩頻率變化范圍很小,反饋一工作,波形就變得很差,變壓器叫.
一定是電路有問題,我對RCC電路理解還不夠.

你的電路方案有問題,由于采用磁飽和自激震蕩,勢必使用飽和變壓器,但反激輸出電壓過低,必然導致退出飽和時間太長,使震蕩頻率進入音頻范圍,因而出現嘯叫現象,唯一的解決辦法是采用它激電路,同時加大變壓器磁隙,避免飽和.

老兄,你真是太有才了,和我一樣.我也做了一個LED燈放在家里玩,每天晚上常亮,很省電,做路燈用,不過我只用了2個LED,也是用手機充電器改的.支持你哦!

大哥!我買個你一個,恒流20MA,6—52LED,你門那電路不如,用個電池加個電阻直接接LED還好!

呵呵,我的方案一下子就被否定了,有這么差嗎?它實際就是手機充電器啊?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173952130.jpg');}" onmousewheel="return imgzoom(this);">

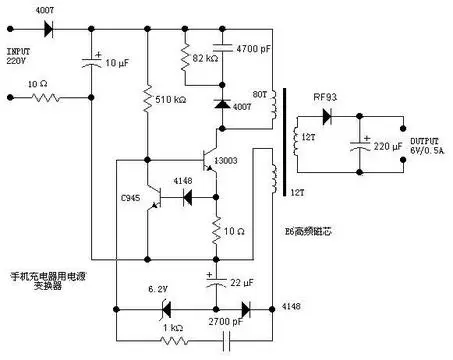

看這個圖,我的LED驅動只是增加了光藕用來恒流,取消了原來的限流電路.這個變壓器如果再增加一個繞組輸出60V電壓,推動20個LED,恐怕也要100多圈,沒有必要.
手機充電器電路中,13001發射極的電阻和那個二極管4148的作用好像不僅僅是限流吧?好像必須引入這個脈沖,使電路早些退出飽和.

很多手機充電器中沒有4148、10R電阻和C945的電路也多的是.
