大家好。我最近做了一個全橋電路，驅動芯片用的是IR2110，MOSFET用的IRF640。上下橋臂設置的死區是100ns。PWM頻率是30KHz。下面的圖片是原理圖。每個半橋橋臂都有一個22u電感和4.7uF電容組成的LC濾波器，輸出是頻率為200Hz的正弦波。

但是現在剛調試遇到了一個問題，請大家?guī)蛶兔?。下面的示波器圖片是單側橋臂兩個開關管的VDS波形。測試時用的是500歐姆的功率電阻，+VCC和-VCC的母線電壓從0開始加，當加到25V左右時，母線供電電源突然顯示過流，但是負載電流很小。我現在有一下兩個問題：

1.為什么帶載之后VDS之間的死區還是看不到呢？難道是負載太大？

2.VDS剛開通時有比較劇烈的震蕩（如圖所示），電壓越大，震蕩越劇烈，這是不是導致供電電源過流的原因呢？

謝謝大家了??！

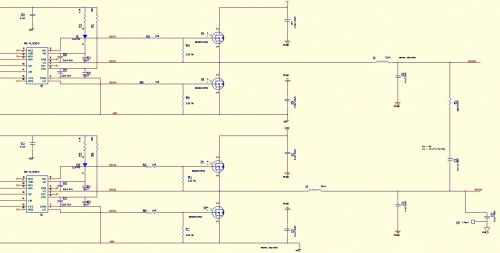

原理圖

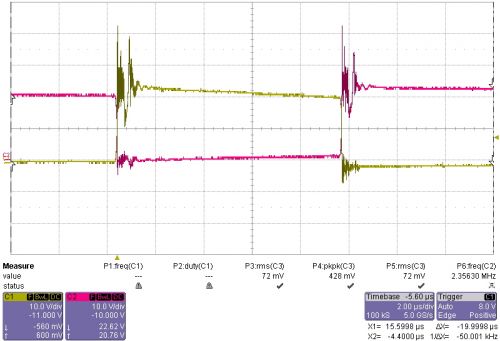

同側橋臂VDS電壓

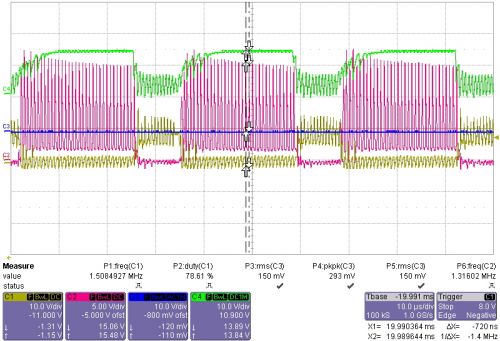

（過流瞬間）從上到下依次是IR2110輸入，同側橋臂的兩個驅動信號
