各位大俠：

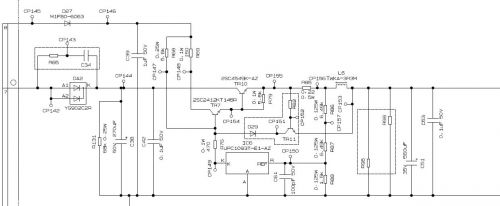

下圖為反激開關電源的一組輸出，但是不是主反饋回路。
繞組7腳出來的回路我們基本上很常見，但是8腳出來的回路起什么作用呢？
第八腳比第七腳多繞了兩圈，但不是獨立的繞組。
“多余的回路？？”來談?wù)効捶ǎ?/h1>
全部回復(8)
正序查看
倒序查看
@Lsheng
主要是降低TR10的壓差，減少功耗。當同時用7端 供電時，TR7和TR10總壓降在1.4V以上，在大電流時TR10的功耗是很大的，用8端供電時，TR7的C極電壓較功率輸出的7端高，提供給TR10的基極電壓也可能比7端的供電高，TR10工作在深度飽和狀態，VCE更低，功耗更低。
針對5樓所說，我測試了各個點的電壓，具體如下：
| CP146 | CP144 | CP148 | CP154 | CP155 | CP156 | |
| 空載 | 26.669V | 24.697V | 26.648V | 24.194V | 23.663V | 23.662V |
| 滿載 | 26.654V | 24.090V | 25.910V | 24.162V | 23.449V | 23.201V |
涉及到一個問題請教一下，深度飽和的條件是什么？
是Ib足夠大還是要Vbe>Vce? 從測試結果看,滿載時CP154只比CP144高0.07V。
另外地，請教大家，D29和TR11的作用是什么？
