iw1691-03芯片

我仿照別人成型的產品做的電源，電路圖完全一樣。焊接時只是布局和部分電容不一樣。通電后沒有5v輸出。而且iw1961芯片的VCC也沒有電壓。哪里出毛病會導致上述問題。請高手指點一二。

全部回復(12)
正序查看
倒序查看
老梁頭
LV.10
2
2013-05-20 20:45
傳個圖上來吧···
0
回復
2013-05-21 14:02
@老梁頭
傳個圖上來吧···
變壓器?？纯从袥]有高壓輸入
0
回復
2013-05-22 14:51
@老梁頭
傳個圖上來吧···

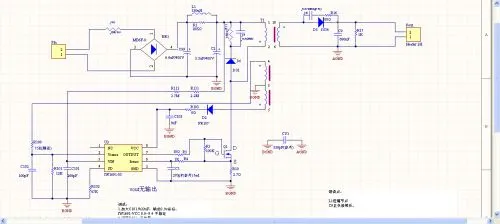

這個是我畫的圖



0
回復
老梁頭
LV.10
5
2013-05-22 20:54
@bluesky_kun
這個是我畫的圖[圖片]
你可以外部加一個VCC進去，然后看看能否正常工作···
0
回復
2013-05-23 09:05
@老梁頭
你可以外部加一個VCC進去，然后看看能否正常工作···
電路圖有錯誤的地方么?
0
回復
2013-05-23 09:27
@老梁頭
你可以外部加一個VCC進去，然后看看能否正常工作···
現在有輸出了，以前的錯誤估計是虛焊造成的。不過現在的輸出是8v，而且電壓在緩慢下降幅度為0.01v。前輩指點一下。
0
回復
老梁頭
LV.10
8
2013-05-23 18:48
@bluesky_kun
現在有輸出了，以前的錯誤估計是虛焊造成的。不過現在的輸出是8v，而且電壓在緩慢下降幅度為0.01v。前輩指點一下。
找找是不是反饋分壓的原因？
0
回復
2013-05-23 19:39

你的變壓器 方向沒什么問題吧？

0
回復
qq67758292
LV.2
10
2013-05-23 19:40
還有就是看看同名端有沒錯
0
回復
bluesky_kun
LV.1
11
2013-05-27 10:57
@qq67758292
還有就是看看同名端有沒錯

你好，能否講下同名端的影響么？



0
回復
肖樂
LV.6
12
2013-05-27 22:55
@qq67758292
還有就是看看同名端有沒錯
同名端要是錯了，估計直接沒輸出了。
0
回復
xyjvan
LV.1
13
2013-07-27 12:47
@bluesky_kun
這個是我畫的圖[圖片]
IW1691能調頻率嗎？在哪里調？
