請教各位大師，在半橋開關電源電路中，如果次級采用帶中心抽頭的繞制方式，整流采用全波，那變壓器的利用率不是很低嗎？如附件電路圖所示：如果變壓器次級采用不帶中心頭的繞制方式，整流采用橋式整流，儲能電感僅在死區時間內續流，那么
這樣的電源在變壓器和銅材的利用方面是不是更加合理呢？懇請各位大師指正，謝謝！
半橋電源中變壓器的利用效率
全部回復(14)
正序查看
倒序查看
@heyong163b
低壓大電流不宜用橋式。管壓降、功耗都大，高壓最好不要用全波，耐壓要求高。部分波形因需反向吸收、峰值采樣，橋式電路無法形成理想回路，即開環時可不做任何考慮，如閉環必須根據環路要求設計，不能隨意更改。
多謝各位大師，如果這個電路做成60V輸出的話，那么采用橋式整流是不是就比較合理一點了，還有，我把驅動部分的電源另外摘出來，單獨用一個小開關電源供電，如果這樣合理的話，我就會試著改一下電源，最終目的是，把400W24V固定輸出的電源改成0-60V 6.5A的可調電源。在次感謝各位大師！
0
回復
@漠一塵

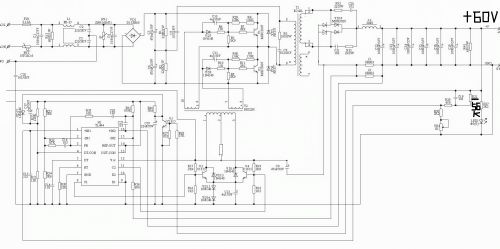

多謝各位大師，如果這個電路做成60V輸出的話，那么采用橋式整流是不是就比較合理一點了，還有，我把驅動部分的電源另外摘出來，單獨用一個小開關電源供電，如果這樣合理的話，我就會試著改一下電源，最終目的是，把400W24V固定輸出的電源改成0-60V6.5A的可調電源。在次感謝各位大師！[圖片]
玩玩完全可以的。
玩橋式是不想改變壓器提高電壓吧！要注意的是閉環正激電源的整流、輸出電感不是普通的整流濾波電路。估計LZ想得太簡單了。
閉環用橋式需重新調整反饋回路，而且部分功能將失效，你交換試下就知道原因了。IC固定電源可實現寬電壓調整，但不可能是0-滿電壓，有不同脈沖寬度效率等不一樣的問題。全電壓小功率輸出沒問題，滿載就不是易事了，都玩玩吧！這樣才有認識的機會，別忘了把所有結果都傳上來共享。
0
回復
@heyong163b
玩玩完全可以的。 玩橋式是不想改變壓器提高電壓吧！要注意的是閉環正激電源的整流、輸出電感不是普通的整流濾波電路。估計LZ想得太簡單了。 閉環用橋式需重新調整反饋回路，而且部分功能將失效，你交換試下就知道原因了。IC固定電源可實現寬電壓調整，但不可能是0-滿電壓，有不同脈沖寬度效率等不一樣的問題。全電壓小功率輸出沒問題，滿載就不是易事了，都玩玩吧！這樣才有認識的機會，別忘了把所有結果都傳上來共享。
通過這種方式的修改，應該可以做成一個大范圍的可調電源，望大師們多指出問題點，以免我把PCB修改得太難看。謝謝！
