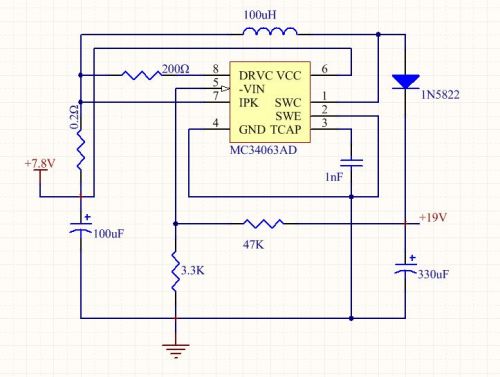

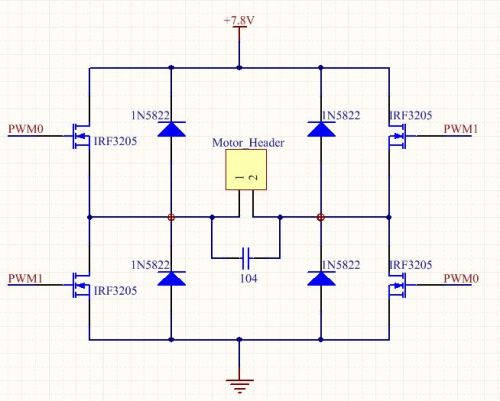

各位，最近小弟在研究用H橋驅動電機，不過第一次弄這東西，出了不少問題。先說說那3張圖吧，第1張是4個IRF3205構成的H橋，5822肖特基管作續流二極管；第2張圖是MC34063構成的7.8V升19V升壓模塊，由于3205需要9V左右的電壓才能比較好地導通，而且H橋上面的兩個MOS管與地之間有個電機，相當于抬高了那兩個MOS管的柵極電壓，所以將柵極電壓定在19V；第3張圖是由D882三極管構成的柵極驅動電路。

電機的阻抗大約1Ω，電源電壓8V左右。由于我現在只是在做電機的單向轉動，還沒有研究電機正反轉，所以電路中還沒有加入死區控制模塊。

現在我只在C1端加PWM信號，將PWM1端接地，電機可以轉動，但第1張圖中右上角的那個MOS管發熱很嚴重，看樣子快燒了，而左上角的那個MOS管也比較熱。問題是我PWM1端接地，兩個接PWM1端的MOS管應該不導通啊，為什么右上角的那個管子會發熱那么厲害呢？而升壓模塊和柵極驅動電路的輸出正常。另外，我把加在C1端的PWM波的頻率調到100Hz，800Hz和8KHz都試過了，情況還是一樣。菜鳥真的想不明白，mos管也換了好幾個啦，希望高手指點指點，小弟感激萬分?。?！
