各位大俠，小弟是大二學生黨一枚，已經報名參加了2013年的全國電子設計大賽，我和我的隊員們打算做電源方面的題目，現在正在學習基于 BUCK 的 DC to DC 電路?？赡艽髠b們認為有問題應該找老師啊，找咱們這些大老爺們干啥？對于這種問題小弟也表示無奈，現在的老師以及叫獸只會忙著撈金做項目評職稱，那有那么多時間來指導學生啊~~假期留在學校實驗室半個多月了，也沒見指導老師過來指導一下過，不指導也罷了，萬一獲獎了指導老師那里還得填上他的名字。。。。唉。。。。
話不多說了，咱步入正題，下面就提出我們現在遇到的一些問題及疑問，希望工作在一線的各位大俠能抽空指導一下我們，給予一些幫助，哪怕只是一點點我們都會感激不盡！在這里我謹代表我們團隊祝各位工作順利，萬事如意！
在這之前，我們查閱了很多相關的資料，基本弄懂了BUCK降壓的原理，也簡單的搭了一下電路來驗證，但是錯誤百出，在這里我把我們的設計過程寫出來，請各位大哥們幫忙看一下有什么做的不會的地方。
設計要求：
輸入12V，輸出5V、2A，由MSP430單片機產生頻率 F=400KHZ 的PWM（假設MSP430能產生這么高的PWM，如果不行再降低），紋波電壓要求50mV，紋波電流為輸出電流的0.3即0.6A。
以下是設計過程：

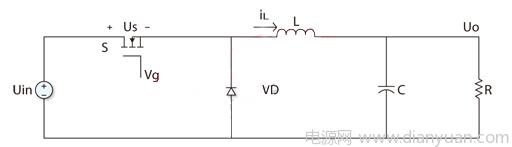

電路圖采用典型的BUCK電路：
由以上算的占空比 D=5V/12V=0.416
一、電感的選擇：
L=（Vin-Vout）X占空比 D ÷頻率 F÷ 紋波電流=（12-5）X0.416÷400KHZ÷0.6A = 12.12 uH
假設所使用的電感的 ESR =0.037 Ω 則電感上的損耗 = I^2 X ESR=2A X 0.037 Ω =0.15W
二、輸出電容的選擇：
因?yàn)榧y波電壓=紋波電流 X [（ESR+△T）/C + ESL / △T ] ，其中 △T=D/F =0.416 / 400KHZ =1.04 微秒， D為占空比，F(xiàn)為頻率
假設所選取的電容的ESR = 0.03Ω ，ESL = 0 ，算出的 C = 19.5 uF ，故選用 16V 470 uF的電容（也不知道對不對）。
輸出電容的損耗 = 紋波電流 I^2 X ESR = 0.6^2 X 0.03Ω =0.01 W
三、輸入電容的選擇：
估算紋波電流（不知道是不是這樣叫） ≈ 輸出電流 I / 2 = 1A
允許的最大輸入紋波電壓 200 mV，假設所選電容的 ESR = 0.12 Ω
計算所選的 C = △T / [（輸入紋波 200 mV /紋波電流 1A）-ESR 0.12 Ω ] =13 uF
故選擇 16V 470 uF 的電容 ，其損耗 = 1A X 0.12Ω = 0.12W
四、二極管的選擇
估算流過二極管的電流 = [ 1- 占空比 D ] X 輸出電流 I = [1 - 0.416 ] X 2A =1.17 A
所承受的最大反向電壓 = Vin = 12V
故選擇肖特基二極管 1N5820，參數為 20V，3A 其損耗 = 1.17A X 二極管壓降 0.4V = 0.47 W
五、場效應管的選擇
選了一個導通電阻Ron為 0.02 Ω 的PMOS
則導通損耗 = 輸出電路 X 導通電阻 X 占空比 = 2^2 X 0.02Ω X 0.416 = 0.033W
開關損耗 = （公式有點復雜，就不打了）=0.297W
總損耗 = 0.003 + 0.297 = 0.3 W （根據這個可以算出MOS管的溫升 ？）
總效率 = [ 輸出功率 5V X 2A = 10 W] ÷ [ 輸出功率 10W + 整體電路損耗 1.05W ] = 90.5%
以上設計過程是參考 Microchip 公司的一個PDF文檔來設計的，不知道有沒有問題？問題出在哪方面？希望大家能指出并解惑，謝謝！
==================== 以 下 是 實 際 制 作 過 程 中 的 疑 問 ================
1、假使使用的是NMOS，如何能保證 MOS 處于開關狀態 ？是不是要專用的驅動把G極電壓提升到比VCC還高，使得MOS能導通？（自舉電路？）
2、根據上面的BUCK原理圖能否做出符合要求的DC - DC電路？是否需要加輸出反饋電路或者其他輔助電路？
3、假使算出來的電感是35uH，能否使用47uH的電感？100uH的電感呢？對電路有什么影響？
4、測空載時的電壓有意義嗎？如何保證空載時輸出的電壓為5V？是要接假負載來實現嗎）？
5、。。。。。。
6、。。。。。。
還有很多很多疑問，如果有哪位大俠愿意做我們的“指導老師” ，在空余時間幫我們解惑，請加我的QQ 370710247 ，小弟感激不盡??！
全國電子設計大賽對于一個大學生來說，只有一次參賽機會，我們不想錯過這次機會，我們想拿獎?。?！
