這個磁環是否可以拿來做逆變???

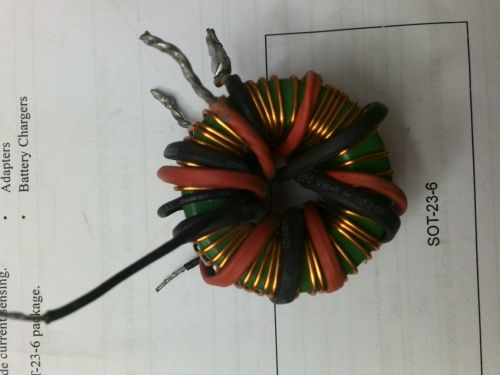

這是公司一款400W電源上面的變壓器，直徑40MM,厚度10MM,中心孔20MM,請教各位師傅，這個磁環可不可以用來做逆變？？？圖上的紅黑兩組匝數一半多，可不可以直接把黑的頭和紅的尾連接起來作為中心抽頭使用？？如果可以的話能做到多少W？（原來板上頻率應該在50-60K左右？）這個遲緩的和EE之類的變壓器相比有何優點或不足？？
全部回復(14)
正序查看
倒序查看
2013-07-26 00:50

可以做逆變變壓器的.但是需要重新繞線圈.

0
回復
2013-07-26 00:51
看你這個環是綠色的.貌似鐵氧體環.如果真是鐵氧體環的話功率就做不大了.
0
回復
2013-07-26 01:08
@廖遠方
看你這個環是綠色的.貌似鐵氧體環.如果真是鐵氧體環的話功率就做不大了.
原機就做到了350W啊，帶載很好，就2個13009半橋
0
回復
2013-07-26 01:09
@廖遠方
看你這個環是綠色的.貌似鐵氧體環.如果真是鐵氧體環的話功率就做不大了.

能夠做到300W就可以了，要求不大，做個背機過把癮



0
回復
2013-07-26 01:17
@天涯浪子147
能夠做到300W就可以了，要求不大，做個背機過把癮

你說的是魚機呀？？？.那做個350W差不多了



0
回復
2013-07-26 01:21
@廖遠方
你說的是魚機呀？？？.那做個350W差不多了
**此帖已被管理員刪除**
0
回復
2013-07-26 09:12
@天涯浪子147
**此帖已被管理員刪除**

這個環可以做變壓器的，原來有兩組對稱的線應該是推挽的結構，可以直接使用。

如果嫌功率不夠，還可以把兩個或多個磁環并在一起使用。

TL494或SG3525的驅動網上非常多，自己找下。

0
回復
2013-07-26 09:40
@qinzutaim
這個環可以做變壓器的，原來有兩組對稱的線應該是推挽的結構，可以直接使用。如果嫌功率不夠，還可以把兩個或多個磁環并在一起使用。TL494或SG3525的驅動網上非常多，自己找下。
直接用的話它原先的高壓圈數不夠吧.太低了.
0
回復
2013-07-26 11:10
@廖遠方
直接用的話它原先的高壓圈數不夠吧.太低了.
嗯，就算倍壓也還低了點
0
回復
2013-07-26 20:48
@廖遠方
直接用的話它原先的高壓圈數不夠吧.太低了.
電壓低可以再繞一組和他串聯，這樣可以嗎？
0
回復
2013-07-26 20:49
@qinzutaim
這個環可以做變壓器的，原來有兩組對稱的線應該是推挽的結構，可以直接使用。如果嫌功率不夠，還可以把兩個或多個磁環并在一起使用。TL494或SG3525的驅動網上非常多，自己找下。
就是直接把紅黑首尾連起來？
0
回復
2013-07-26 20:53
@廖遠方
直接用的話它原先的高壓圈數不夠吧.太低了.

這種結構的變壓器漏感大嗎？和EE相比？



0
回復
2013-07-27 08:35
@天涯浪子147
電壓低可以再繞一組和他串聯，這樣可以嗎？
可以的，接口處要注意絕緣。
0
回復
2013-07-27 08:35
@天涯浪子147
這種結構的變壓器漏感大嗎？和EE相比？
漏感比EE變壓器小很多。
0
回復
