UC3842的1腳下的Q1（PNP）的作用是什么，及下面的R2與D1作用

 UC3842的1腳下的Q1（PNP）的作用是什么，及下面的R2與D1作用

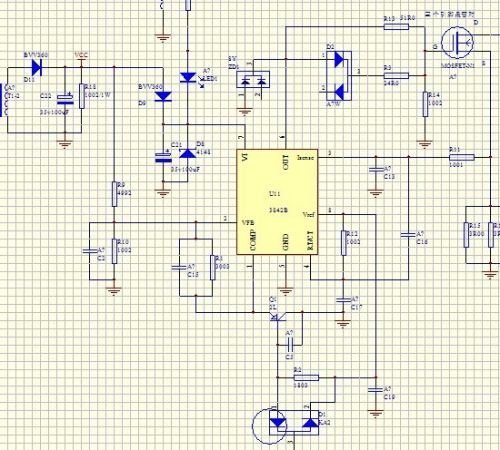

附圖： 新建 Microsoft Word 文檔



全部回復(8)
正序查看
倒序查看
2013-08-12 09:13
似乎是保護用的。異常情況下，把COMP電壓拉低。
0
回復
xyungen
LV.2
3
2013-08-12 10:45
@rj44444
似乎是保護用的。異常情況下，把COMP電壓拉低。

能具體點嗎，謝謝你

0
回復
2013-08-12 10:47
@xyungen
能具體點嗎，謝謝你
出現異常情況，比如過流，將下面左邊那個二極管拉低，Q1導通，COMP被拉低，保護了
0
回復
xyungen
LV.2
5
2013-08-12 10:54
@rj44444
出現異常情況，比如過流，將下面左邊那個二極管拉低，Q1導通，COMP被拉低，保護了

謝謝你

哪下在的D1的作用是什么呢

0
回復
2013-08-12 11:15
@xyungen
謝謝你哪下在的D1的作用是什么呢
那應該是一個封裝里面兩個的，右邊那個看不出有什么用
0
回復
xyungen
LV.2
7
2013-08-12 14:36
@rj44444
那應該是一個封裝里面兩個的，右邊那個看不出有什么用

謝謝

能給你聯系方式，這里聊有些不方便

0
回復
duanwn
LV.3
8
2013-08-17 10:10
那個電路應該是作為緩啟動用的，當然也可做保護用，D1中的二個二極管可為C5放電，如果拉D1的3腳也可作為保護用。
0
回復
xyungen
LV.2
9
2013-08-17 15:12
@duanwn
那個電路應該是作為緩啟動用的，當然也可做保護用，D1中的二個二極管可為C5放電，如果拉D1的3腳也可作為保護用。

好人啊
