【apc3000ich管子炸了一排】 求救！

想用ups測試下改了可調電壓的艾默生通信電源功率，沒想到.....郁悶。一氣之下把電源摔了！電壓53.5[+ -沒接錯]第一下開機 電源掉電ups關機了，接著開機碰的一聲管子炸了一排，什么原因？型號rfp40n10，對應這排管子的驅動三極管kn2907和pn2222也炸掉了，r38 r43電阻也燒黑，但阻值正常還是1k，壞的都換了。不敢試機怕再炸！apc2010 apc2020不知有問題吧？還要重點檢查那個地方？







全部回復(21)
正序查看
倒序查看
zwdzyh
LV.3
2
2013-08-20 16:59
幫忙分析下 謝謝了各位！
0
回復
tvro
LV.13
3
2013-08-20 21:35
電壓太高了吧
0
回復
zwdzyh
LV.3
4
2013-08-21 08:32
@tvro
電壓太高了吧

司令你好，60v以下都行的 42-60

不知什么原因

0
回復
tvro
LV.13
5
2013-08-21 09:07
@zwdzyh
司令你好，60v以下都行的42-60不知什么原因
這種UPS質量很好的。應該不會這樣
0
回復
2013-08-21 12:00
跟我的那臺UPS差不多。建議跟著圖騰對管的輸入往前查，前面一般不容易壞吧。
0
回復
zwdzyh
LV.3
7
2013-08-21 13:56
@ymyangyong

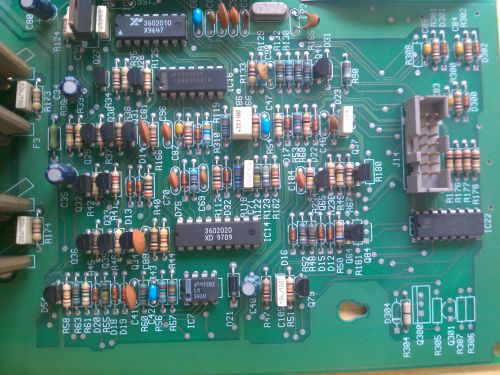

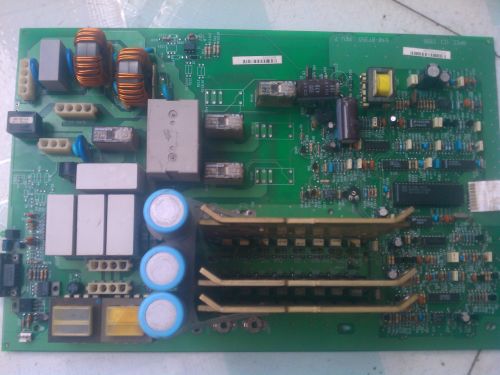

跟我的那臺UPS差不多[圖片]。建議跟著圖騰對管的輸入往前查，前面一般不容易壞吧。

是的和你的差不多還借過你的圖呢，現在修復了。換上管子開機一次成功帶載2000瓦風槍正常，不過換管子那個散熱片比其他的熱，我買的原裝拆機的管子，從上往下第三片你的不知熱吧？

0
回復
zwdzyh
LV.3
8
2013-08-21 13:58
@tvro
這種UPS質量很好的。應該不會這樣
謝謝司令關注！現在修復了?？吹侥阗I的apc 5000va機子，感覺你的好多了，羨慕??！啥時也搞一個。
0
回復
2013-08-21 17:09
@zwdzyh
是的和你的差不多還借過你的圖呢，現在修復了。換上管子開機一次成功帶載2000瓦風槍正常，不過換管子那個散熱片比其他的熱，我買的原裝拆機的管子，從上往下第三片你的不知熱吧？
換的一排什么型號的管子？不會是驅動不足吧。
0
回復
zwdzyh
LV.3
10
2013-08-21 17:12
@ymyangyong
換的一排什么型號的管子？不會是驅動不足吧。

和原管一樣的RFP40N10,二手拆機的

0
回復
2013-08-21 17:26
@zwdzyh
和原管一樣的RFP40N10,二手拆機的
可能是參數有些差別，把2907、2222換成8550、8050試試，并測一下驅動波形。
0
回復
tvro
LV.13
12
2013-08-21 17:39
@zwdzyh
謝謝司令關注！現在修復了。看到你買的apc5000va機子，感覺你的好多了，羨慕??！啥時也搞一個。
5000的是不錯
0
回復
zwdzyh
LV.3
13
2013-08-21 20:07
@ymyangyong
可能是參數有些差別，把2907、2222換成8550、8050試試，并測一下驅動波形。
我沒有示波器，可能是驅動不足，8050 8550能行？
0
回復
zwdzyh
LV.3
14
2013-08-21 20:19
@ymyangyong
可能是參數有些差別，把2907、2222換成8550、8050試試，并測一下驅動波形。

管子沒配對 也不是一個批次的，和這個有關系沒？

0
回復
2013-08-21 21:43
@zwdzyh
管子沒配對也不是一個批次的，和這個有關系沒？
8550、8050的驅動電流更大。MOS管不配對的話會有均流問題，但有0.22R源極電阻在，問題也不會太嚴重吧。
0
回復
zwdzyh
LV.3
16
2013-08-22 07:44
@ymyangyong
8550、8050的驅動電流更大。MOS管不配對的話會有均流問題，但有0.22R源極電阻在，問題也不會太嚴重吧。

剛才測一下空載電流，我的天空載7.5A

0
回復
2013-08-22 08:54
@zwdzyh
剛才測一下空載電流，我的天空載7.5A
看來問題還真不小，正?？蛰d電流是2A以下，檢查4排所有管子及外圍連接，尤其是壞的那排一邊的橋臂，最好用示波器看看波形。
0
回復
tvro
LV.13
18
2013-08-22 09:13
@zwdzyh
剛才測一下空載電流，我的天空載7.5A
也太大了
0
回復
zwdzyh
LV.3
19
2013-08-22 09:40
@ymyangyong
看來問題還真不小，正?？蛰d電流是2A以下，檢查4排所有管子及外圍連接，尤其是壞的那排一邊的橋臂，最好用示波器看看波形。

修復了，就是驅動不足。換了8050 8550后空載降到2.6A,加負載2000W后不熱了，上面的散熱片又發熱嚴重，也換成8050 8550奇跡出現了，空載降到1.55A溫度正常帶載正常！哈哈。原因可能是 拆機管子參數不一致，也可能不是一個批次，導致驅動電流要求高。非常感謝你！我發的多個帖子你一直在幫助我，你qq多少我加你？多多向你學習。我qq546357813

0
回復
tvro
LV.13
20
2013-08-22 09:43
@zwdzyh
修復了，就是驅動不足。換了80508550后空載降到2.6A,加負載2000W后不熱了，上面的散熱片又發熱嚴重，也換成80508550奇跡出現了，空載降到1.55A溫度正常帶載正常！哈哈。原因可能是拆機管子參數不一致，也可能不是一個批次，導致驅動電流要求高。非常感謝你！我發的多個帖子你一直在幫助我，你qq多少我加你？多多向你學習。我qq546357813
恭喜一下
0
回復
2013-08-22 09:48
@zwdzyh
修復了，就是驅動不足。換了80508550后空載降到2.6A,加負載2000W后不熱了，上面的散熱片又發熱嚴重，也換成80508550奇跡出現了，空載降到1.55A溫度正常帶載正常！哈哈。原因可能是拆機管子參數不一致，也可能不是一個批次，導致驅動電流要求高。非常感謝你！我發的多個帖子你一直在幫助我，你qq多少我加你？多多向你學習。我qq546357813

不用謝，我也是向別人學來的。QQ很少用，有問題可以發站內信交流。

0
回復
zwdzyh
LV.3
22
2013-08-22 10:12
@ymyangyong
不用謝，我也是向別人學來的。QQ很少用，有問題可以發站內信交流。[圖片]
以后有問題在向你請教。謝謝！
