一、描述：

IRPLCFL5E設計參考針對的是220Vac交流輸入的26W緊湊型熒光燈。該電路具有燈的所有必須功能，如預熱、觸發和運行，也包含了EMI濾波器和整流級，此電路以IR 公司CFL鎮流器控制IC IR2520D 為基礎。IR2520D 的功能如下：預熱時間可調，可調運行頻率以設置燈功率，可以避免燈閃爍的高起始頻率的軟啟動，燈絲開路和觸發失敗時故障保護，低線電壓輸入保護及電壓升高后自動重啟動。IR2520D 是一個低成本方案，特別適合于CFL應用。IR2520D 僅有8個管腳，對于一個完全的應用方案其元器件數量可減少為19個。

二、圖片：

三、參考數據：

輸入功率：24W（220Vac輸入）

輸入電流：168mA（220Vac輸入）

起始頻率：100KHz

平均運行頻率：40KHz

啟動電壓：120Vac

關斷電壓：70Vac

四、電路圖：

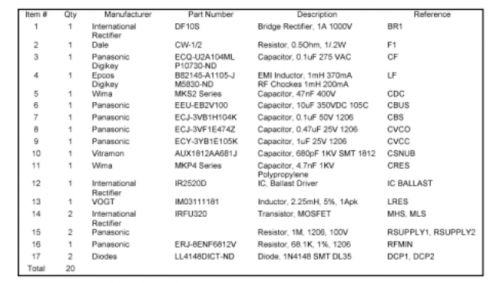

五、BOM表單：

六、參考設計詳細介紹：

IR2520D-reference
