TI的UCC28061做的交錯并聯反激LED控制器

   手頭有一臺不知誰家做的LED控制器，原來一直以為是基于LLC模式的，后來費了九牛二虎之力（里邊灌的可全是瀝青）打開后發現別有洞天，原來是用TI的UCC28061做的交錯并聯反激模式。因以前沒有做過交錯并聯反激，所以對此產生了很高的興趣，決定翻出來看看有啥特殊的地方···

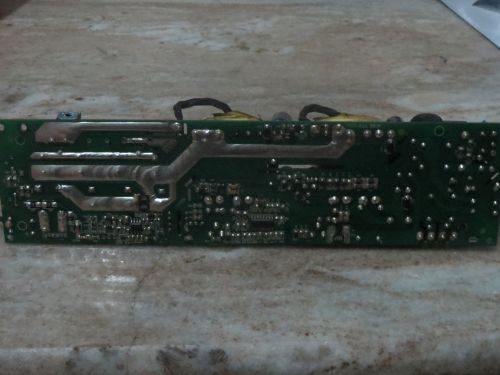

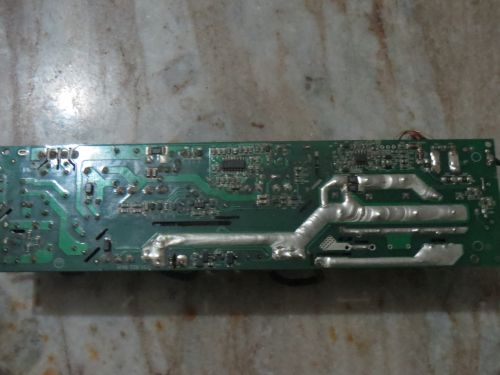

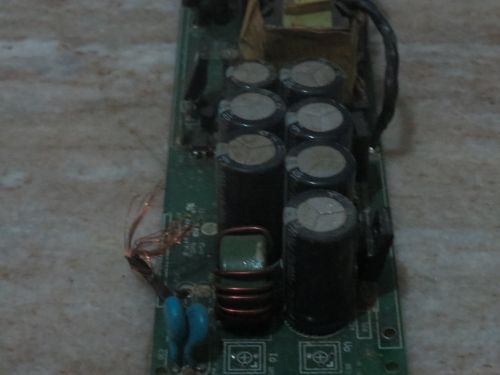

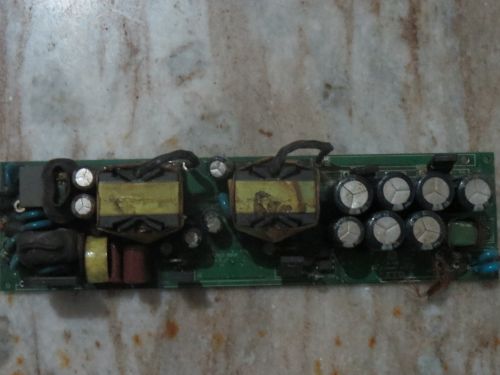

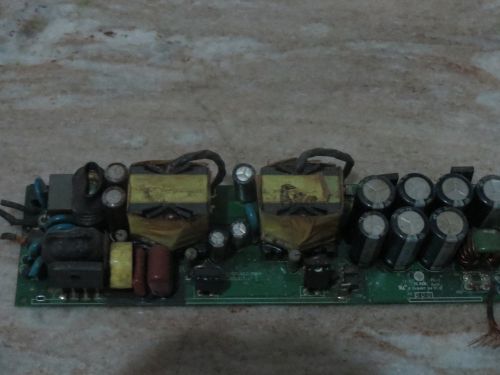

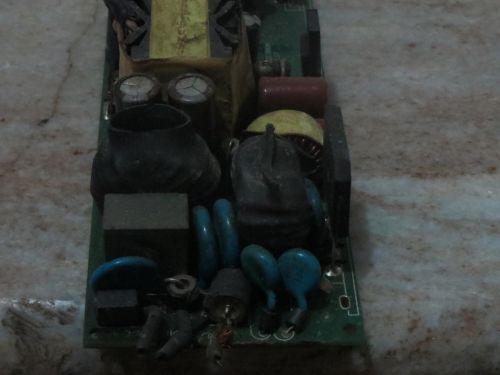

先上幾張圖吧













從圖片上看輸入沒有大濾波電容，也沒有單獨的PFC控制器，可以想到應該是單級PFC那種模式的控制方式，效率和PF值都在兼顧···

先上UCC28061的datasheet

ucc28061

全部回復(20)
正序查看
倒序查看
woshiyean
LV.3
2
2013-10-11 08:08

tonlipower的產品。

應該沒啥特別的地方，就是兩個單級PFC。

之前想嘗試做做看，但是對與這種線路的布線沒有一點概念，不知道怎么布線，所以就罷了。

順便上傳一下輸出參數?。?/p>

0
回復
woshiyean
LV.3
3
2013-10-11 08:19
強烈要求上傳所有參數，包括MOS，輸出二極管，以及走線等關鍵點！
0
回復
2013-10-11 10:58
交錯對紋波抑制有優勢。同時兼顧PFC，是個不錯的方案。就是不知道這顆芯片的單價如何。
1
回復
lxgmvp
LV.7
5
2013-10-11 11:04
頂下，老梁傳下測試參數，沒有接觸過這種類型的東西，相比其他的方案優勢在哪里。
0
回復
老梁頭
LV.10
6
2013-10-11 21:15
@lxgmvp
頂下，老梁傳下測試參數，沒有接觸過這種類型的東西，相比其他的方案優勢在哪里。

測試參數我沒有測試就拆開了，我記得不錯應該是52V3.5A 180W左右的?；仡^我慢慢來更新看看里邊的器件及原理···今天剛回來，大家別著急··

0
回復
2013-10-12 11:57

頂一下

0
回復
老梁頭
LV.10
8
2013-10-15 20:21
@loveyou31269
頂一下

昨天晚上把前級的濾波到整流那塊整理了下，把圖傳上來。沒什么太特殊的地，很常規的用法···



有興趣的網友可以看下整流后的一個二極管 電阻 電容組成的電路。談?wù)勗撾娐返淖饔谩ぁぁ?/p>



0
回復
woshiyean
LV.3
9
2013-10-16 11:19
@老梁頭
昨天晚上把前級的濾波到整流那塊整理了下，把圖傳上來。沒什么太特殊的地，很常規的用法···[圖片] 有興趣的網友可以看下整流后的一個二極管電阻電容組成的電路。談?wù)勗撾娐返淖饔谩ぁぁ?nbsp;

RCD防浪涌，電阻390K ，電容400V 10uF還是15uF ，二極管1N4007/M7.

唉，閉著眼睛都猜得到他的參數~

0
回復
老梁頭
LV.10
10
2013-10-16 18:44
@woshiyean
RCD防浪涌，電阻390K，電容400V10uF還是15uF，二極管1N4007/M7.唉，閉著眼睛都猜得到他的參數~
看來這位仁兄不是做過這個電源就是拆開過吧···
0
回復
hwx-555
LV.8
11
2014-01-03 08:35
@老梁頭
昨天晚上把前級的濾波到整流那塊整理了下，把圖傳上來。沒什么太特殊的地，很常規的用法···[圖片] 有興趣的網友可以看下整流后的一個二極管電阻電容組成的電路。談?wù)勗撾娐返淖饔谩ぁぁ?nbsp;

一般單級PFC的浪涌能力較差，所以很多廠家都加RCD，如明緯的。

并聯交錯PFC優勢在于成本比雙級低，但對于紋波是否比普通的單級PFC有較大改善有疑問，

同樣為達到高PF使輸入電流跟隨輸入電壓的軌跡，那么變壓器耦合到次級的能量其包絡波也應是相差無幾，即使其為交錯驅動的并聯輸出，也只比一般單級PFC為較完整或說是包絡平滑度較好的低頻饅頭波。

也就是說，其紋波也只比一般的單級PFC好，并比不上兩級的參數，浪涌能力也比不上兩級，同時PFC在電壓波動的響應特性上也要差，實側這種方案是一種綜合性的折中。

純理論上認為，沒有實測，求反駁。

0
回復
wkg518
LV.5
12
2014-04-07 17:49
@hwx-555
一般單級PFC的浪涌能力較差，所以很多廠家都加RCD，如明緯的。并聯交錯PFC優勢在于成本比雙級低，但對于紋波是否比普通的單級PFC有較大改善有疑問，同樣為達到高PF使輸入電流跟隨輸入電壓的軌跡，那么變壓器耦合到次級的能量其包絡波也應是相差無幾，即使其為交錯驅動的并聯輸出，也只比一般單級PFC為較完整或說是包絡平滑度較好的低頻饅頭波。也就是說，其紋波也只比一般的單級PFC好，并比不上兩級的參數，浪涌能力也比不上兩級，同時PFC在電壓波動的響應特性上也要差，實側這種方案是一種綜合性的折中。純理論上認為，沒有實測，求反駁。
占個位置學習！
0
回復
w07283140
LV.2
13
2014-10-09 21:36
求科普原理。
0
回復
wei520
LV.6
14
2016-01-08 09:58
@hwx-555
一般單級PFC的浪涌能力較差，所以很多廠家都加RCD，如明緯的。并聯交錯PFC優勢在于成本比雙級低，但對于紋波是否比普通的單級PFC有較大改善有疑問，同樣為達到高PF使輸入電流跟隨輸入電壓的軌跡，那么變壓器耦合到次級的能量其包絡波也應是相差無幾，即使其為交錯驅動的并聯輸出，也只比一般單級PFC為較完整或說是包絡平滑度較好的低頻饅頭波。也就是說，其紋波也只比一般的單級PFC好，并比不上兩級的參數，浪涌能力也比不上兩級，同時PFC在電壓波動的響應特性上也要差，實側這種方案是一種綜合性的折中。純理論上認為，沒有實測，求反駁。
請教大師，浪涌能力的作用是什么？
0
回復
hwx-555
LV.8
15
2016-01-08 13:48
@wei520
請教大師，浪涌能力的作用是什么？
承受電網端進入浪涌電壓
0
回復
wei520
LV.6
16
2016-01-15 08:01
@hwx-555
承受電網端進入浪涌電壓
那就是抗浪涌能力了？
0
回復
wei520
LV.6
17
2016-01-15 08:04
老梁頭，這個電源的效率去到多少？我看到你這個貼，也準備用這個方案做一個60W的
0
回復
hwx-555
LV.8
18
2016-01-15 08:10
@wei520
老梁頭，這個電源的效率去到多少？我看到你這個貼，也準備用這個方案做一個60W的
60W用這個成本不低，150W以上用這類方案可考慮
0
回復
wei520
LV.6
19
2016-01-20 13:28
@hwx-555
60W用這個成本不低，150W以上用這類方案可考慮
關鍵是體積限制，變壓器決定了不能用超過EFD25的，所以決定用這個方案，其他方案也不便宜
0
回復
hwx-555
LV.8
20
2016-01-20 13:57
@wei520
關鍵是體積限制，變壓器決定了不能用超過EFD25的，所以決定用這個方案，其他方案也不便宜

這類方案在體積會靈活一點，但響應很慢，高要求的不能用。

手頭上在用TI另一款做了個交錯單級的，LM5033，目前調到200W。

1
回復
ruohan
LV.9
21
2016-06-17 11:08
@hwx-555
這類方案在體積會靈活一點，但響應很慢，高要求的不能用。手頭上在用TI另一款做了個交錯單級的，LM5033，目前調到200W。

希望能共享看看，這種單級的方案啊

0
