請問全橋mos管驅動為什么會有震蕩？

單片機輸出的pwm經過rc延時和與非門處理后變成兩路帶死區的pwm波，

然后送入IR2110，用的是全橋，但是在上DC24V之后，發現每個mos管的驅動波形在該管關閉后經過1us（1us是死去時間），另一個橋臂開通時，會發生震蕩，請問各位大蝦有什么辦法解決嗎？現在未引入感性負載，負載就是一個大電阻。

一個橋臂的電路和波形如下：

111

20131024_171205

全部回復(20)
正序查看
倒序查看
zl齊名
LV.1
2
2013-10-30 09:37
用的是全橋，上圖只截了半橋，死區的話是硬件上用RC延時做的，在不加DC的時候波形是沒什么問題的，沒有那個低電平的震蕩，但是加上DC之后就有震蕩。
0
回復
zl齊名
LV.1
3
2013-10-30 09:37
用的是全橋，上圖只截了半橋，死區的話是硬件上用RC延時做的，在不加DC的時候波形是沒什么問題的，沒有那個低電平的震蕩，但是加上DC之后就有震蕩。
0
回復
2013-10-30 14:19
@zl齊名
用的是全橋，上圖只截了半橋，死區的話是硬件上用RC延時做的，在不加DC的時候波形是沒什么問題的，沒有那個低電平的震蕩，但是加上DC之后就有震蕩。

這是地線上帶來的干擾。

0
回復
zl齊名
LV.1
5
2013-10-30 14:52
@Constance
這是地線上帶來的干擾。
還有個問題問下師長：給IR2110的VCC之類的電源，諸如15V的自舉電壓和2110的工作電壓，這些需要和高壓DC共地嗎？還有你說底線干擾是指哪塊的干擾呢？
0
回復
2014-06-12 22:59

G S極要并電阻啊。

0
回復
落凍樣
LV.1
7
2016-07-19 22:10

樓主解決問題了嗎？

死怎么解決的啊，求學習球袋飛，謝謝！

0
回復
2016-07-19 23:09
做過全橋逆變,這個震蕩不是探頭的干擾.來源于下橋開通瞬間,漏極拉低,耦合到了上橋的寄生電容。所以你的這個震蕩才會出現在關閉后1us，因?yàn)?us后剛好是下橋開通的時間。
0
回復
2016-07-20 21:35
@筱博揚
做過全橋逆變,這個震蕩不是探頭的干擾.來源于下橋開通瞬間,漏極拉低,耦合到了上橋的寄生電容。所以你的這個震蕩才會出現在關閉后1us，因?yàn)?us后剛好是下橋開通的時間。
你好，請問怎么解決這個問題哦？
0
回復
2016-07-22 07:03
@2249574309
你好，請問怎么解決這個問題哦？
空載損耗允許，可以加大吸收電路，mos工作溫度不高可以加大驅動電阻
0
回復
ganju
LV.1
11
2016-09-21 16:16
@筱博揚
做過全橋逆變,這個震蕩不是探頭的干擾.來源于下橋開通瞬間,漏極拉低,耦合到了上橋的寄生電容。所以你的這個震蕩才會出現在關閉后1us，因?yàn)?us后剛好是下橋開通的時間。

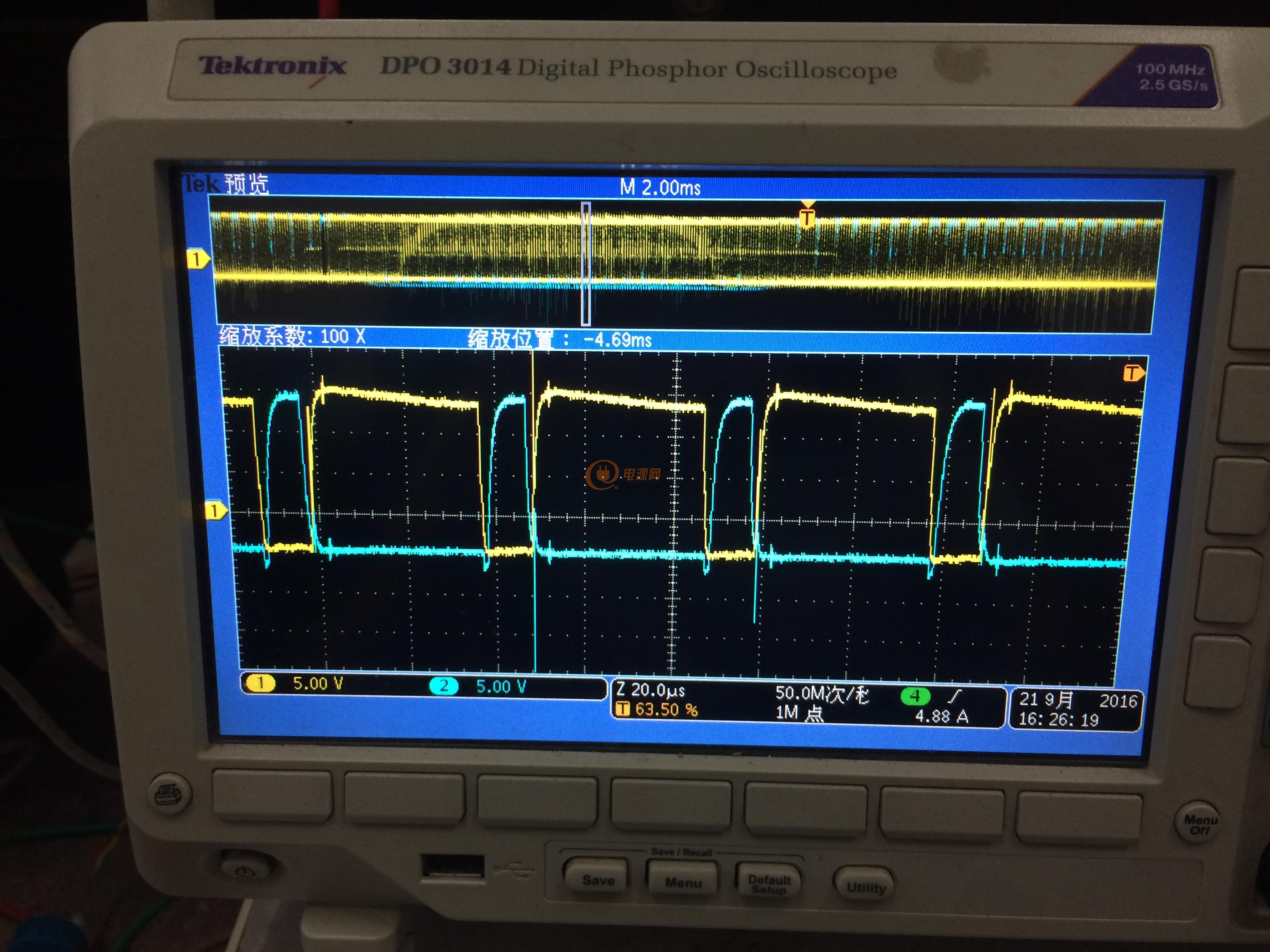

你好，我現在的驅動波形也遇到這個問題，開通關斷時會有低頻振蕩，你講的這個漏極拉低耦合上橋寄生電容具體是什么意思呢，可以解釋一下嗎，謝謝！具體驅動波形如下，可以幫我看看嗎

0
回復
zhangyiping
LV.9
12
2016-09-21 20:55
@ganju
你好，我現在的驅動波形也遇到這個問題，開通關斷時會有低頻振蕩，你講的這個漏極拉低耦合上橋寄生電容具體是什么意思呢，可以解釋一下嗎，謝謝！具體驅動波形如下，可以幫我看看嗎[圖片]
知道為什么有震蕩嗎，那個因?yàn)槿〉浇刂梗茏硬粫?huì)馬上跟著一起關斷，這個就是存儲效應延時關斷，通常就是1微秒左右，或者0,5-1左右，管子實際導通關斷一概延時一點點時間，就出現這種震蕩了。
0
回復
ganju
LV.1
13
2016-09-21 21:06
@zhangyiping
知道為什么有震蕩嗎，那個因?yàn)槿〉浇刂?，管子不?huì)馬上跟著一起關斷，這個就是存儲效應延時關斷，通常就是1微秒左右，或者0,5-1左右，管子實際導通關斷一概延時一點點時間，就出現這種震蕩了。
那有什么解決的方法沒有，調了很久都沒有什么進展，催貨又加的很久。
0
回復
zhangyiping
LV.9
14
2016-09-21 21:19
@ganju
那有什么解決的方法沒有，調了很久都沒有什么進展，催貨又加的很久。
其實，通常不用解決，而且，這里采用的是硬開關，存在比較高的電壓電流變化率，震蕩是米勒電容反饋產生驅動信號的震蕩一些，如果是軟開關就不存在這種現象，這樣，把驅動電阻加大，立竿見影，輕了許多，當然，損耗稍微大了一點，有利就存在有弊，看情況，其實，利弊找平衡點，差不多就可以了，無法剛剛好。
0
回復
zhangyiping
LV.9
15
2016-09-21 21:24
這樣說，最早我認為驅動快好，因?yàn)椋糯髤^(qū)時間短，但是，漏電感大一些就非常容易爆管，通常放慢一些反而更加安全。太快了還容易爆管。退一步，如果掌握諧振軟開關技術就不存在這種情況，問題是許多人不掌握，還是硬開關，可以改善一下。
0
回復
ganju
LV.1
16
2016-09-21 21:29
@zhangyiping
其實，通常不用解決，而且，這里采用的是硬開關，存在比較高的電壓電流變化率，震蕩是米勒電容反饋產生驅動信號的震蕩一些，如果是軟開關就不存在這種現象，這樣，把驅動電阻加大，立竿見影，輕了許多，當然，損耗稍微大了一點，有利就存在有弊，看情況，其實，利弊找平衡點，差不多就可以了，無法剛剛好。

加大了柵極驅動電阻，DS端并聯電容也加加大了，沒有什么效果，開通和關斷的時候出現了很大的尖峰，望大俠不吝賜教。

0
回復
ganju
LV.1
17
2016-09-21 21:31
@ganju
加大了柵極驅動電阻，DS端并聯電容也加加大了，沒有什么效果，開通和關斷的時候出現了很大的尖峰，望大俠不吝賜教。[圖片]
老師總是讓我們改驅動電阻，DS端，GS端電容，母線兩端電容，但感覺都沒有什么用，可不可以幫我分析一下這些參數到底會有什么影響。
1
回復
zhangyiping
LV.9
18
2016-09-21 21:50
@zhangyiping
這樣說，最早我認為驅動快好，因?yàn)?，放大區時間短，但是，漏電感大一些就非常容易爆管，通常放慢一些反而更加安全。太快了還容易爆管。退一步，如果掌握諧振軟開關技術就不存在這種情況，問題是許多人不掌握，還是硬開關，可以改善一下。
好像設計頻率還是比較低的，我看關系應當不大的，如果減輕，管子增加吸收器，這個不就是降低電壓變化率了嗎。
0
回復
ganju
LV.1
19
2016-09-21 21:58
@zhangyiping
好像設計頻率還是比較低的，我看關系應當不大的，如果減輕，管子增加吸收器，這個不就是降低電壓變化率了嗎。
老師總是讓我們改驅動電阻，DS端，GS端電容，母線兩端電容，但感覺都沒有什么用，可不可以幫我分析一下這些參數到底會有什么影響。
0
回復
zhangyiping
LV.9
20
2016-09-21 22:13
@ganju
老師總是讓我們改驅動電阻，DS端，GS端電容，母線兩端電容，但感覺都沒有什么用，可不可以幫我分析一下這些參數到底會有什么影響。
我認為沒有什么影響差不多就可以了，圓滿難了。是不是要求噪音非常小，軟開關就小了，這里硬開關大概就是這樣子的把。
0
回復
武二狼
LV.4
21
2019-10-26 08:59
我的一樣出現震蕩了
