開始做300-1200W的工頻純正弦波

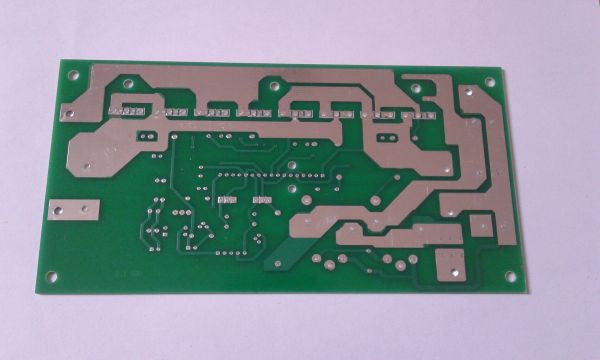

用EG8010模塊做的,工頻變壓器,PCB板已經做好,并焊接了部分器件,先曬一下吧,陸續會把以后的上傳,以便大家點評加以改進.

本次PCB采用噴錫,可有效增加電路的電流.比不噴錫的肯定是不同的.

20140119_122615

20140119_123014

20140119_122955





全部回復(29)
正序查看
倒序查看
2014-01-19 17:19
不錯不錯.很漂亮.那兩個繼電器是做什么用的？反接保護？
0
回復
cpu51
LV.5
3
2014-01-19 18:42
@廖遠方
不錯不錯.很漂亮.那兩個繼電器是做什么用的？反接保護？

那繼電器是小功率時候用主切斷的.如果是大功率逆變,則是用于電源剛接通瞬間避免大電流沖擊,對電容充電回路的緩沖用的.

0
回復
291133609
LV.7
4
2014-01-20 00:10
@cpu51
那繼電器是小功率時候用主切斷的.如果是大功率逆變,則是用于電源剛接通瞬間避免大電流沖擊,對電容充電回路的緩沖用的.
樓主打算用什么變壓器，輸入電壓是多少
0
回復
cpu51
LV.5
5
2014-01-20 06:21
@291133609
樓主打算用什么變壓器，輸入電壓是多少

先做個工頻300W的變壓器,E型的,24V輸入

0
回復
291133609
LV.7
6
2014-01-20 12:24
@cpu51
先做個工頻300W的變壓器,E型的,24V輸入

我用8010  載波12K的變壓器有聲音，期待樓主試機

0
回復
2014-01-20 16:48
@291133609
我用8010 載波12K的變壓器有聲音，期待樓主試機
我也是用eg8010做的，用的1200瓦環變，沒什么噪音，24V整機空載電流0.37A。
0
回復
2014-01-20 16:55
@1107322037
我也是用eg8010做的，用的1200瓦環變，沒什么噪音，24V整機空載電流0.37A。
還是應該在焊幾根銅線，1000瓦時，電流巨大，容易發熱。我做時焊了3根2.5平方的銅線敷在上面。
0
回復
291133609
LV.7
9
2014-01-20 18:56
@1107322037
還是應該在焊幾根銅線，1000瓦時，電流巨大，容易發熱。我做時焊了3根2.5平方的銅線敷在上面。

你那個8010可能是載波20幾K的



0
回復
cpu51
LV.5
10
2014-01-20 22:09
@1107322037
我也是用eg8010做的，用的1200瓦環變，沒什么噪音，24V整機空載電流0.37A。
問題來了,剛試機,空載0.4A,電源22-29V范圍變化,輸出在230-180變化,似乎不太穩壓.原因在哪呢?請指點.另外,輸出變壓器的初級串的電感應該多大?
0
回復
291133609
LV.7
11
2014-01-21 02:39
@cpu51
問題來了,剛試機,空載0.4A,電源22-29V范圍變化,輸出在230-180變化,似乎不太穩壓.原因在哪呢?請指點.另外,輸出變壓器的初級串的電感應該多大?

是不是你的VFB的濾波電容太大了

0
回復
cpu51
LV.5
12
2014-01-21 11:20
@291133609
是不是你的VFB的濾波電容太大了

我是在同一個變壓器上多繞一個繞組,直接整流,0.1uf濾波做反饋.

0
回復
1107322037
LV.4
13
2014-01-21 11:43
@cpu51
我是在同一個變壓器上多繞一個繞組,直接整流,0.1uf濾波做反饋.
應該在高壓輸出端接個小便壓器再整流接個4.7uf濾波接反饋
0
回復
cpu51
LV.5
14
2014-01-21 17:06
@1107322037
應該在高壓輸出端接個小便壓器再整流接個4.7uf濾波接反饋

好,我回去試一下,情況會及時反饋.

0
回復
cpu51
LV.5
15
2014-01-22 06:42
@1107322037
應該在高壓輸出端接個小便壓器再整流接個4.7uf濾波接反饋
沒錯,是這樣的,接了一個小變壓器就正常了.謝謝
0
回復
jerome0117
LV.8
16
2014-01-22 16:07
0
回復
TLDZDQ
LV.2
17
2014-02-02 14:16
@cpu51
沒錯,是這樣的,接了一個小變壓器就正常了.謝謝

呵呵，用EG8010做工頻逆變器，你有沒有帶載感性負載，效果如何?

0
回復
1107322037
LV.4
18
2014-02-05 15:51
@TLDZDQ
呵呵，用EG8010做工頻逆變器，你有沒有帶載感性負載，效果如何?
感性負載波形良好，容性負載失真偏大
0
回復
cpu51
LV.5
19
2014-02-07 13:30

用200VA的環牛,竟然帶到了300W,一個200W燈泡,和100W燈泡,電壓下降到203V,變壓器也很好,不發熱.

0
回復
cpu51
LV.5
20
2014-02-07 13:31
@cpu51
用200VA的環牛,竟然帶到了300W,一個200W燈泡,和100W燈泡,電壓下降到203V,變壓器也很好,不發熱.















0
回復
zhujinquan
LV.3
21
2014-02-08 01:36
@cpu51
[圖片]         [圖片]
暈哦，為什么不用高頻。我太不喜歡笨重的東西了。
0
回復
cpu51
LV.5
22
2014-02-08 21:19
@zhujinquan
暈哦，為什么不用高頻。我太不喜歡笨重的東西了。

高頻缺點很多的.所以日常里面的招投標,基本沒有人要高頻逆變器.低頻隨便怎么玩,都不會燒的.高頻是做的好才不會燒,強調,做的好前提下.

0
回復
2014-02-10 18:41
@cpu51
高頻缺點很多的.所以日常里面的招投標,基本沒有人要高頻逆變器.低頻隨便怎么玩,都不會燒的.高頻是做的好才不會燒,強調,做的好前提下.

怎么看還是覺老壽的工頻板子做得好看，電流以及電壓檢測都齊全

0
回復
cpu51
LV.5
24
2014-02-23 13:25
多余的PCB我放淘寶了,減低開發成本,需要的可以看看.http://shop34274795.taobao.com
0
回復
jetlin1992
LV.2
25
2014-02-24 21:32
單層電路還是雙層
0
回復
pzsd9999
LV.4
26
2014-02-26 21:11
@jetlin1992
單層電路還是雙層
0
回復
cpu51
LV.5
27
2014-03-06 07:45
@jetlin1992
單層電路還是雙層

雙層板

0
回復
mastersound
LV.1
28
2014-03-10 16:56
@cpu51
雙層板
工頻純正弦波逆變PCB板 加我2274262290 了解定購 謝謝
0
回復
xiaomiking
LV.4
29
2014-03-13 10:30
@cpu51
高頻缺點很多的.所以日常里面的招投標,基本沒有人要高頻逆變器.低頻隨便怎么玩,都不會燒的.高頻是做的好才不會燒,強調,做的好前提下.
高頻逆變應用的場所不一樣，我覺得
0
回復
dxn6712963
