求大神幫幫忙！關于dsPIC的。

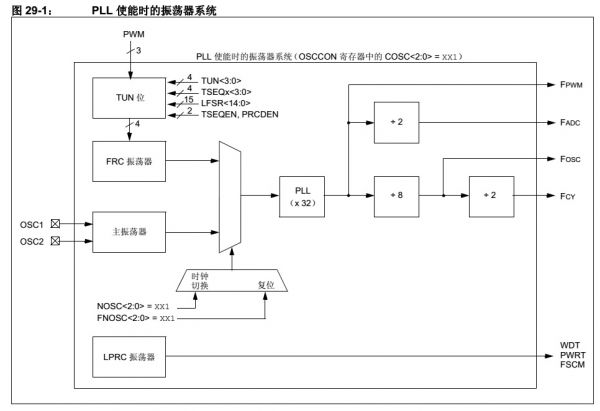

最近我想學一學dsPIC30F2020這款DSC怎樣用，其中的電源PWM的占空比分辨率，頻率分辨率等是怎樣算出來的？還有數據手冊中的獨立PWM時基那里就莫名其妙地說30MIPS時時基的定時器/計數器的時鐘速度為120MHz，而參考手冊時鐘源那里卻有這樣一副圖。根據參考手冊算出30MIPS時時鐘速度應該為60MHz。

ps

全部回復(2)
正序查看
倒序查看
SunPeter
LV.2
2
2014-01-22 09:21

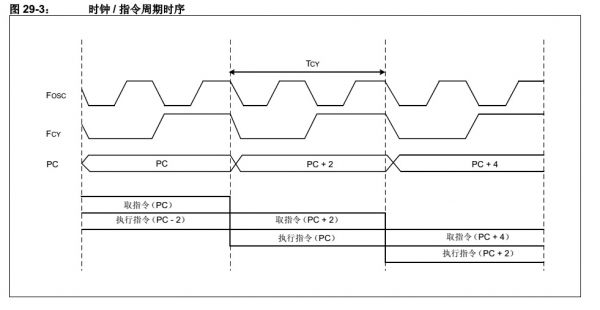

1個指令周期=4個時鐘周期

所以30MIPS對應的時鐘周期為120MHz   4倍關系

0
回復
lewislee0
LV.1
3
2014-01-22 17:22
@SunPeter
1個指令周期=4個時鐘周期所以30MIPS對應的時鐘周期為120MHz 4倍關系
哪里有講？1個指令周期=2個時鐘周期吧。SMPS器件和其他的通用器件的指令周期是不同的吧。

還有，F(xiàn)PWM的產生如下圖
