LLC電路是怎么控制輸出電壓的變化的？？？？？？
現在我手頭有一個LLC電路，L6599控制芯片，電路輸出恒壓40V，工作頻率在85KHZ-105KHZ ,諧振頻率定為98KHZ，
如圖所示電路的電壓反饋回路用LM358+TL431構成，有一個原理性的東西，我一直弄明白，，，
我改變基準2.5V，變成2.4V，本來是想模擬輸出調整過程，我想的結果是，輸出電壓降低，
但是實際上是一上電后，負載燈就亮了一下，就滅了?。。。?！
只有當基準大于2.5V的時候，電路才會一直輸出，感覺這個時候，電路一直是最大增益，不然怎么會一下就滅了呢？？？
求討論，求指導
標準諧振轉換器中有兩個組件決定諧振頻率：電感 (L) 和電容 (C)。LLC轉換器是串聯諧振轉換器，有一個額外的電感 (L) 與其它兩個組件串聯，故名為L-L-C轉換器。圖1所示的諧振電路即是一個LLC轉換器電路。
圖1 LLC諧振轉換器模塊示意圖和零電壓開關波形
在該電路中，Cr 為諧振電容。兩個電感值分別為集成式變壓器的勵磁電感(Lm) 和總漏電感 (Llkp 加 Llks)。在某些情況下，第二個電感值可以由一個外部獨立電感來實現，這種通常用于更高的功率級。
圖2顯示了一個LLC轉換器的增益特性。在增益與頻率的關系圖中，給出了不同負載條件下的增益曲線。LLC 轉換器有兩個諧振頻率。如箭頭所指，較低的諧振頻率在60kHz左右；較高的則為100kHz。所有曲線，不論負載如何，都相交于第二個諧振頻率處。

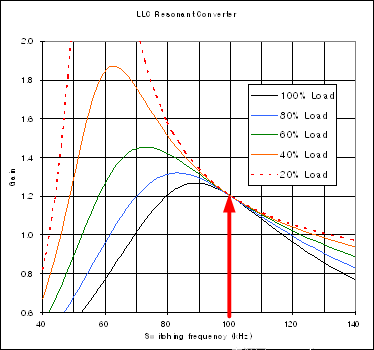

圖2：LLC諧振轉換器增益曲線示例
對于更高的功率級，它通常都帶有功率因數校正 (PFC) 前端級。LLC轉換器的設計使得幾乎在所有工作條件下PFC級都產生恒定輸出電壓，在此電壓下，頻率不隨負載改變而變化。對于缺失輸入半波的情況下，就需 要一些額外的增益，這就是所謂的“保持” (hold-up) 時間要求。
