  • 做一個TL494產生PWM，后不接拓撲結構望大神指點喜歡討論的人加 287224274都是電源人

做一個TL494產生PWM，后不接拓撲結構望大神指點喜歡討論的人加 287224274都是電源人

全部回復(8)
正序查看
倒序查看
lingzijue
LV.4
2
2014-04-03 17:38
學習一下
0
回復
2014-04-03 22:06
很深奧的樣子，學習?。?/div>
0
回復
杰克0
LV.4
4
2014-04-03 22:27
還有個問題，電感是1mh,我在輸入20v,輸出5v,20Khz，r取0.4，我求出的電感大概500uh/1A左右，難道1mh/2A 這上面怎么是這個呢

0
回復
杰克0
LV.4
5
2014-04-03 22:28
@杰克0

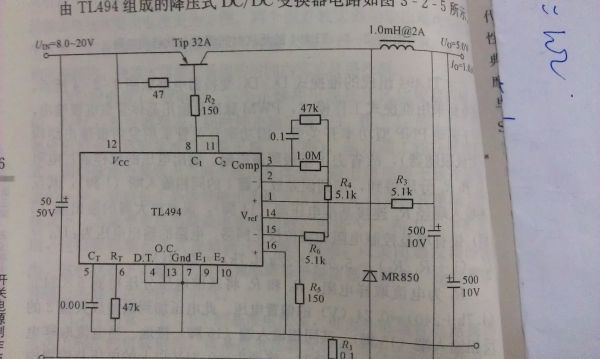

還有個問題，電感是1mh,我在輸入20v,輸出5v,20Khz，r取0.4，我求出的電感大概500uh/1A左右，難道1mh/2A這上面怎么是這個呢[圖片]
望各位大神 一起討論
0
回復
2014-04-04 00:22
@杰克0
還有個問題，電感是1mh,我在輸入20v,輸出5v,20Khz，r取0.4，我求出的電感大概500uh/1A左右，難道1mh/2A這上面怎么是這個呢[圖片]
你怎么這么算呢
0
回復
杰克0
LV.4
7
2014-04-04 13:33
@山東大漢
你怎么這么算呢
我感覺是這么算的，但不知道此電路的電感通過什么算的 望師長指點
0
回復
gaohq
LV.8
8
2014-04-09 21:43

我按這個圖搭了電路，不同的是我把4腳接地，我想用3腳的電平來控制PWM的占空比，3腳的電平是通過14腳的VREF電阻分壓后得到的，但3腳始終是低電平，不知為何?？碩L494的內部電路圖，發覺3腳內部接有一個0.7mA的電流源到低，我估計就是這個電流源把3腳的電壓拉低了的。不知這個電流源起什么作用。



0
回復
杰克0
LV.4
9
2014-04-11 00:49
@gaohq
我按這個圖搭了電路，不同的是我把4腳接地，我想用3腳的電平來控制PWM的占空比，3腳的電平是通過14腳的VREF電阻分壓后得到的，但3腳始終是低電平，不知為何?？碩L494的內部電路圖，發覺3腳內部接有一個0.7mA的電流源到低，我估計就是這個電流源把3腳的電壓拉低了的。不知這個電流源起什么作用。[圖片]
請問芯片開始PWM之后，經過PMOS怎么波形就沒了 您知道么
