數字音頻變壓器（網絡變壓器）里用的環形磁芯是那種材料的？



由于工作需要，現在需要設計一個數字音頻變壓器（市面上的電感值太小，不能滿足需要），但是我對磁芯不了解，無法下手，請高手指點一二，多謝

1.數字音頻變壓器（網絡變壓器）里用的環形磁芯是那種材料的？

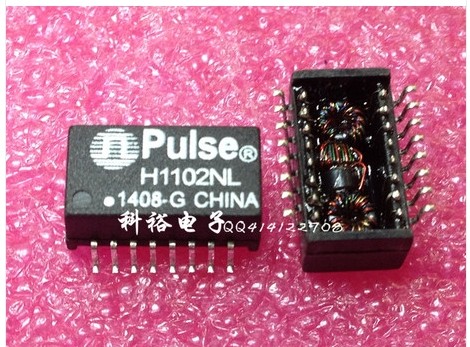

QQ圖片20140408220309

2.類似于金升陽這樣的小功率電源模塊里用的是什么材料的環形磁芯？

全部回復(5)
正序查看
倒序查看
qinzutaim
LV.11
2
2014-04-09 09:17
就是脈沖變壓器吧？
0
回復
2014-04-09 13:58
@qinzutaim
就是脈沖變壓器吧？[圖片]
這種典型的應該是網絡通信隔離用的，脈沖變壓器是驅動功率管的，這個是傳遞信號的，應該不是脈沖變壓器
0
回復
2014-04-14 10:30

不是錳鋅鐵氧體，不是鐵硅鋁，只能是坡莫合金、非晶、微晶中的一個，接下來繼續試驗。

我用的信號比較小，已查到資料可以用高導磁率錳鋅鐵氧體做，接下來試驗一下，弄好后再上傳
0
回復
yaoliwei
LV.3
5
2016-01-25 14:37
@haijianwei2009
不是錳鋅鐵氧體，不是鐵硅鋁，只能是坡莫合金、非晶、微晶中的一個，接下來繼續試驗。我用的信號比較小，已查到資料可以用高導磁率錳鋅鐵氧體做，接下來試驗一下，弄好后再上傳
大哥，是什么材質的的磁環那
0
回復
lasuma
LV.2
6
2018-08-13 17:25
圖上這種應該是10/100 Base-T 的 LAN 產品，這種一般要求電感參數必須滿足350uH min , Dc bias 8mA,磁環使用是錳鋅材質 u=5000左右
