【原創】開關電源中的各種拓撲合集！持續更新！

本帖主要和大家討論開關電源中的各種拓撲的優缺點以及拓撲之間的演變！希望各位大俠多多指教，期望能和大家共同進步！
全部回復(91)
正序查看
倒序查看
mandy2
LV.7
2
2014-05-09 23:05

基本的變換器有人說一種說法是三種，分別是buck，boost, buck-boost;

還有一種說法是六種，分別是buck，boost,buck-boost，cuk, sepic, zeta;

由于后三種目前應用得比較少，我們還是從最基本的三種開始說起；

0
回復
mandy2
LV.7
3
2014-05-09 23:11
@mandy2
基本的變換器有人說一種說法是三種，分別是buck，boost,buck-boost;還有一種說法是六種，分別是buck，boost,buck-boost，cuk,sepic,zeta;由于后三種目前應用得比較少，我們還是從最基本的三種開始說起；

1、buck變換器；

輸入輸出關系為：Vo=Vin*D;

0
回復
mandy2
LV.7
4
2014-05-09 23:22
@mandy2
1、buck變換器；[圖片]輸入輸出關系為：Vo=Vin*D;

其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，

而正激變換器中又包含很多拓撲，比如：

三繞組去磁單正激；

二極管去磁雙正激；

諧振去磁單正激；

諧振去磁雙正激；

有源去磁單正激；

有源去磁雙正激；

而橋式變換器中又包含很多拓撲，比如：

對稱驅動推挽；

對稱驅動半橋；

對稱驅動全橋；

對稱驅動推挽正激；

后面將一一介紹這次拓撲！

0
回復
mandy2
LV.7
5
2014-05-10 11:26
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

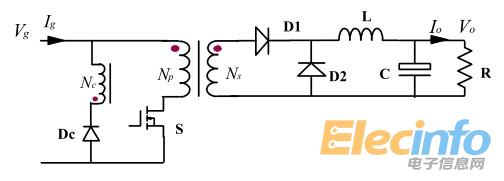

三繞組去磁正激變換器

三繞組去磁電路在基本正激變換器上增加了一條去磁支路，該去磁支路由第三繞組和去磁二極管組成，為了減小變壓器原邊漏感和開關Ｓ寄生結電容所引起的電壓尖峰，一般取和原邊的匝數相等而且和原邊雙股并繞。

0
回復
mandy2
LV.7
6
2014-05-10 11:30
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

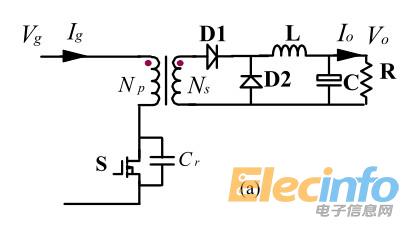

諧振去磁正激變換器

諧振去磁電路的原理就是利用MOS管的諧振電容吸收了開關的尖峰；

0
回復
mandy2
LV.7
7
2014-05-10 11:34
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

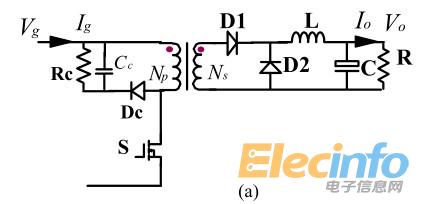

RCD去磁正激變換器

去磁電路與激磁電感、開關S構成一個Buckboost電路；

0
回復
mandy2
LV.7
8
2014-05-10 11:35
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

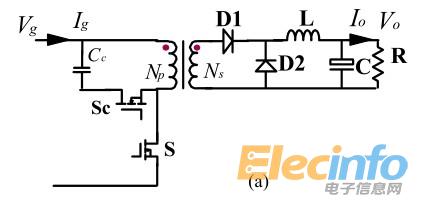

有源去磁正激變換器

這是其中的一種形式；

0
回復
mandy2
LV.7
9
2014-05-10 11:39
@mandy2
有源去磁正激變換器[圖片]這是其中的一種形式；

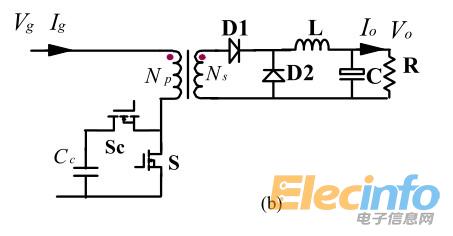

有源去磁正激變換器

這是有源去磁正激的另外一種形式！

0
回復
mandy2
LV.7
10
2014-05-10 11:43
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

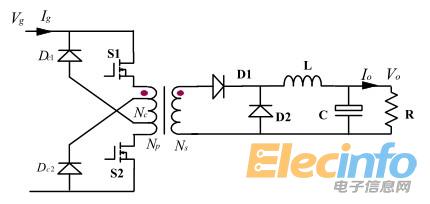

二極管去磁雙正激變換器

用兩個二極管構成去磁，其原理與單正激變換器中的三繞組去磁類似，但不需要第三繞組。開關S1和S2的電壓應力比單管時小一半，其它均與三繞組去磁單正激變換器類似。

0
回復
mandy2
LV.7
11
2014-05-10 11:47
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

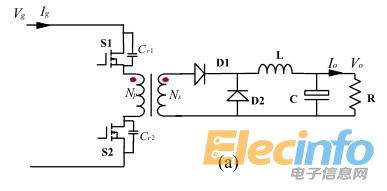

諧振去磁雙正激變換器

其原理與單正激變換器中的諧振去磁類似，開關S1和S2的電壓應力比單管時小一半，其它均與諧振去磁單正激變換器類似。

0
回復
mandy2
LV.7
12
2014-05-10 11:48
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！

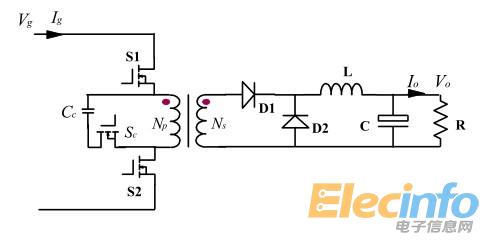

有源去磁雙正激變換器

其原理與單正激變換器中的有源去磁類似，開關S1和S2的電壓應力比單管時小一半，其它均與有源去磁單正激變換器類似。

0
回復
gdiptv
LV.1
13
2014-05-12 22:53
說得挺全的，請繼續！
0
回復
gdiptv
LV.1
14
2014-05-12 22:57
@mandy2
RCD去磁正激變換器[圖片]去磁電路與激磁電感、開關S構成一個Buckboost電路；
如何構成buck-boost的呢？
0
回復
gdiptv
LV.1
15
2014-05-12 22:58
@mandy2
二極管去磁雙正激變換器[圖片]用兩個二極管構成去磁，其原理與單正激變換器中的三繞組去磁類似，但不需要第三繞組。開關S1和S2的電壓應力比單管時小一半，其它均與三繞組去磁單正激變換器類似。
雙正激有何優勢呢？
0
回復
2014-05-13 21:25
@mandy2
有源去磁雙正激變換器[圖片]其原理與單正激變換器中的有源去磁類似，開關S1和S2的電壓應力比單管時小一半，其它均與有源去磁單正激變換器類似。
期待后續介紹啊
0
回復
2014-05-13 22:51
話題選得不錯，希望后面有更多新拓撲的介紹。
0
回復
2014-05-15 09:28
這個不錯，拓寬了對拓撲的認識。。。。
0
回復
ghost22
LV.1
19
2014-05-15 21:57
@dxsmail
這個不錯，拓寬了對拓撲的認識。。。。
BUCK原來還能演變成這么多拓撲??！真是博大精深！
0
回復
ghost22
LV.1
20
2014-05-15 22:01
@gdiptv
如何構成buck-boost的呢？
我也沒看出來？
0
回復
ghost22
LV.1
21
2014-05-15 22:05
@mandy2
三繞組去磁正激變換器[圖片]三繞組去磁電路在基本正激變換器上增加了一條去磁支路，該去磁支路由第三繞組和去磁二極管組成，為了減小變壓器原邊漏感和開關Ｓ寄生結電容所引起的電壓尖峰，一般取和原邊的匝數相等而且和原邊雙股并繞。
一直沒搞懂三繞組去磁的原理，能講清楚一點嘛？
0
回復
mandy2
LV.7
22
2014-05-17 11:27
@ghost22
一直沒搞懂三繞組去磁的原理，能講清楚一點嘛？
當MOS管的尖峰超過2Vin的時候，第三個繞組就會導通，將尖峰嵌位在2Vin。
0
回復
mandy2
LV.7
23
2014-05-17 11:28
@ghost22
我也沒看出來？
再仔細畫一下！
0
回復
mandy2
LV.7
24
2014-05-17 11:29
@gdiptv
雙正激有何優勢呢？
MOS管尖峰小，只有Vin。
0
回復
mandy2
LV.7
25
2014-05-17 11:29
@ghost22
BUCK原來還能演變成這么多拓撲??！真是博大精深！
是的，很多變形的！
0
回復
jackieC
LV.4
26
2014-05-18 23:07
@mandy2
MOS管尖峰小，只有Vin。
是這樣的，這種拓撲非?？煽浚?/div>
0
回復
jackieC
LV.4
27
2014-05-18 23:07
@mandy2
MOS管尖峰小，只有Vin。
還有就是2個管子同時導通，不存在直通的問題！應力也小！
0
回復
mandy2
LV.7
28
2014-05-19 22:32
@jackieC
還有就是2個管子同時導通，不存在直通的問題！應力也??！
是的，非?？煽浚以嚥凰?！
0
回復
ygoodpfc
LV.1
29
2014-05-19 22:55
@mandy2
其中buck變換器的衍生拓撲是最龐大的，大的方面包含正激變換器和橋式變換器，而正激變換器中又包含很多拓撲，比如：三繞組去磁單正激；二極管去磁雙正激；諧振去磁單正激；諧振去磁雙正激；有源去磁單正激；有源去磁雙正激；而橋式變換器中又包含很多拓撲，比如：對稱驅動推挽；對稱驅動半橋；對稱驅動全橋；對稱驅動推挽正激；后面將一一介紹這次拓撲！
拓撲很全面，有源去磁是很經典的！
0
回復
ygoodpfc
LV.1
30
2014-05-19 23:03
@mandy2
三繞組去磁正激變換器[圖片]三繞組去磁電路在基本正激變換器上增加了一條去磁支路，該去磁支路由第三繞組和去磁二極管組成，為了減小變壓器原邊漏感和開關Ｓ寄生結電容所引起的電壓尖峰，一般取和原邊的匝數相等而且和原邊雙股并繞。

第三繞組和原邊繞組的匝數為什么要相等呢？

可以不一樣嗎？

0
回復
ygoodpfc
LV.1
31
2014-05-19 23:05
@mandy2
RCD去磁正激變換器[圖片]去磁電路與激磁電感、開關S構成一個Buckboost電路；
R,C,D的參數如何選擇呢？
