RCC 變壓器設計 小弟 急!請高手幫幫忙!小弟在這謝謝了!

小弟是第一次獨立設計,遇到了很多麻煩,不得已只有到這里來請教大哥們了,附件是線路圖和空載時的波形!!
輸出5V  1.5A 輸入 110到240V   我現在變壓器初級125T線徑0.25  反饋繞組 20T  線徑0.25 次級 8T 線徑0.4  頻率小弟老現在波形很爛  也不能帶載  三極管用的是3904 MOS 用的是10NK60  請大哥們幫看看變壓器應怎么設計  請告訴小弟,在線等謝謝!!! 1174186870.sch1174186880.isf1174186888.isf
全部回復(5)
正序查看
倒序查看
張高琨
LV.8
2
2007-03-18 11:33
用什么磁芯?NP: 125T *0.3NS: 8T  2*0.45(雙線)NF: 用20T的話帶不起載的,你減少兩三匝看下,還有你的電路是什么參數?參數直接影響帶載反SCH的參數
0
回復
allenzhu
LV.3
3
2007-03-18 12:15
@張高琨
用什么磁芯?NP:125T*0.3NS:8T  2*0.45(雙線)NF:用20T的話帶不起載的,你減少兩三匝看下,還有你的電路是什么參數?參數直接影響帶載反SCH的參數
磁芯用的是EE19     NF我用11圈試了 也不行 而且有叫聲   我現在把線路圖給您傳過去  您看那些該修改就 修改下
0
回復
張高琨
LV.8
4
2007-03-18 12:29
@allenzhu
磁芯用的是EE19    NF我用11圈試了也不行而且有叫聲  我現在把線路圖給您傳過去  您看那些該修改就修改下
你現在 發圖片格式上來也可以,我現在還在網吧上一會兒
0
回復
allenzhu
LV.3
5
2007-03-18 13:09
@張高琨
你現在發圖片格式上來也可以,我現在還在網吧上一會兒
我下午給你傳  現在有點急事
0
回復
allenzhu
LV.3
6
2007-03-18 20:49
@張高琨
你現在發圖片格式上來也可以,我現在還在網吧上一會兒

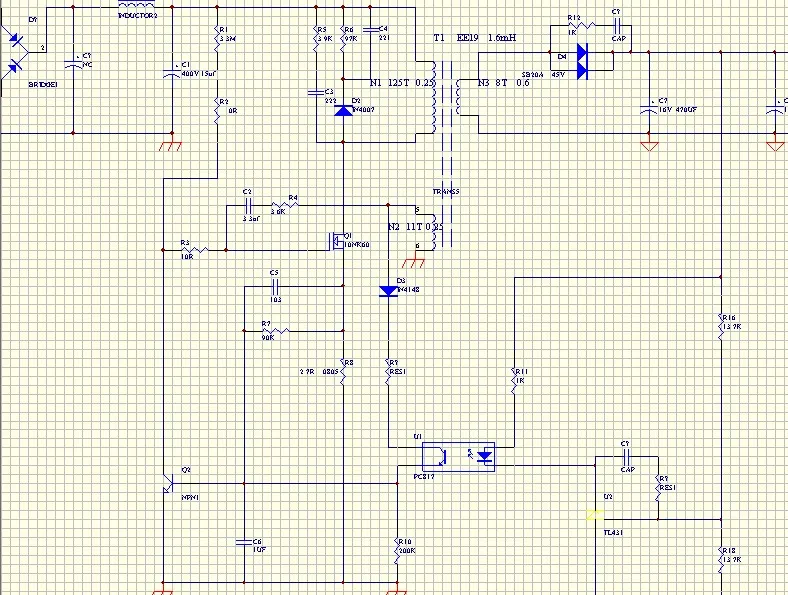

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174222092.jpg');}" onmousewheel="return imgzoom(this);">  大哥們 我把圖用JPEG形式傳了上去 請幫小弟設計下變壓器!!!!!!!
0
