BP2832芯片內置兩個MOS

為什么BP2832芯片要內置一個高壓MOS和一個低壓MOS。有些芯片有內置MOS，為什么還要外接一個MOS,不解？？？？
全部回復(7)
正序查看
倒序查看
holyghost
LV.2
2
2014-05-21 17:19
高壓MOS是用來扛高壓的，實際起開關作用的是低壓的MOS（OUT到GND）
0
回復
635492077
LV.2
3
2014-05-21 22:06
@holyghost
高壓MOS是用來扛高壓的，實際起開關作用的是低壓的MOS（OUT到GND）
扛高壓，高壓MOS不是一直導通的嗎，那它導通的話，DS電壓就很低了，沒啟到扛高壓的效果，電壓相當于都加在了低壓MOS上？   要是高壓MOS沒有一直導通的話，就相當于開關作用，再加個低壓MOS的話，就沒有意義了？請教大神為小弟解釋下，謝謝
0
回復
holyghost
LV.2
4
2014-05-22 10:18
@635492077
扛高壓，高壓MOS不是一直導通的嗎，那它導通的話，DS電壓就很低了，沒啟到扛高壓的效果，電壓相當于都加在了低壓MOS上？ 要是高壓MOS沒有一直導通的話，就相當于開關作用，再加個低壓MOS的話，就沒有意義了？請教大神為小弟解釋下，謝謝

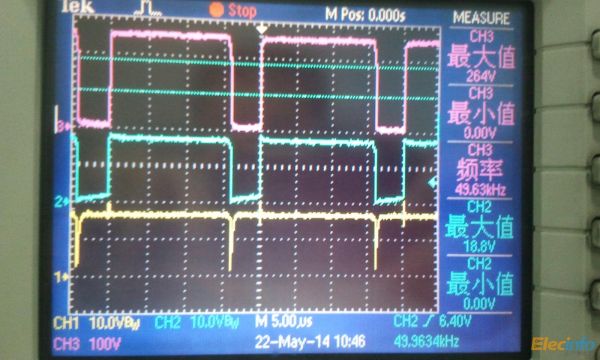

好吧，下圖CH3是上管DRAIN的波形，CH2是下管DRAIN的波形（和上管源極接一起），看看關閉時他們的電壓值。

0
回復
holyghost
LV.2
5
2014-05-22 13:35
@holyghost
好吧，下圖CH3是上管DRAIN的波形，CH2是下管DRAIN的波形（和上管源極接一起），看看關閉時他們的電壓值。[圖片]
如果理解有錯的，求大神踹臉。
0
回復
635492077
LV.2
6
2014-05-22 20:47
@holyghost
如果理解有錯的，求大神踹臉。
大神，我可不可以這樣理解，開關作用是由下管決定的，芯片內部直接來控制低壓MOS就可以起到開關作用，低壓MOS控制高壓MOS,而上管的高壓MOS起到一個輔助作用。像國產的芯片內置高壓MOS來做開關的話，工藝做不不好，沒有核心技術。所以用兩個MOS來解決開關問題。
0
回復
scicman
LV.4
7
2014-05-23 09:06
@635492077
大神，我可不可以這樣理解，開關作用是由下管決定的，芯片內部直接來控制低壓MOS就可以起到開關作用，低壓MOS控制高壓MOS,而上管的高壓MOS起到一個輔助作用。像國產的芯片內置高壓MOS來做開關的話，工藝做不不好，沒有核心技術。所以用兩個MOS來解決開關問題。

這就是所謂的“源極驅動”，可以減小芯片工作電流，同時還可以將VDMOS DS之間的電容儲存的能量供給VCC

0
回復
Sam_Xiner
LV.4
8
2014-05-23 10:21
@scicman
這就是所謂的“源極驅動”，可以減小芯片工作電流，同時還可以將VDMOSDS之間的電容儲存的能量供給VCC

就是源極驅動而已。低壓管關斷以后，低壓管的drain電壓升高也就是高壓管的source電壓升高，然后導致高壓管Vgs降低直到高壓管關斷。大多數芯片都是這么設計的。
