想加塊MOS的上升沿的時間，請教如何改驅動電路

知道咱們論壇里高手如云，我做控制器遇到一些問題，想請教如何解決。



現在就是MOS的上升沿時間太久了，要10us，想控制在5us或者2.5us這樣。如何改驅動電路？



每一臂6個MOS并聯。具體看波形圖。MOS管是irfb4110.

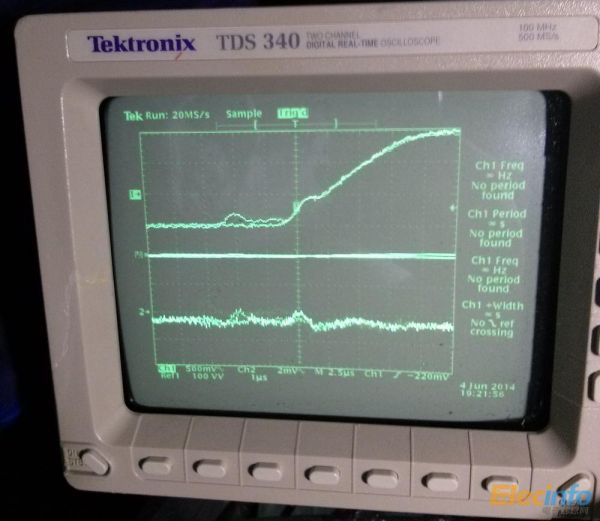

這個是每一臂1個MOS的波形圖，上升沿時間2.5us。

CAM00073









這個是每一臂6個管子并聯的波形圖，上升沿時間變成了10us，太長了，想控制在5us以下。



CAM00139





這是驅動電路，1-3腳的抑制米勒振蕩的中和電容是10nf。

CAM00095





全部回復(11)
正序查看
倒序查看
Sam_Xiner
LV.4
2
2014-06-05 10:45

增大驅動能力。驅動電流多大？

0
回復
2014-06-05 10:49
@Sam_Xiner
增大驅動能力。驅動電流多大？
這個沒測哦，我的想法是把驅動電阻由10歐改成5歐，可否，那個1-3腳的10nf電容要不要變小一些？
0
回復
Sam_Xiner
LV.4
4
2014-06-05 11:02
@aidianzi6688
這個沒測哦，我的想法是把驅動電阻由10歐改成5歐，可否，那個1-3腳的10nf電容要不要變小一些？

你不知道你的驅動能力，那沒法回答你啊。

0
回復
2014-06-05 11:56
@Sam_Xiner
你不知道你的驅動能力，那沒法回答你啊。
剛才找到了我這個板子廠家的技術，說了幾點，第一個把C34電容去掉，再測試，還是不行的話就減小E3的阻值
0
回復
2014-06-05 18:13
@Sam_Xiner
你不知道你的驅動能力，那沒法回答你啊。
看波形應該是驅動能力嚴重不足，推一個irfb4110都有問題，何況6個。
0
回復
2014-06-07 10:40
@ymyangyong
看波形應該是驅動能力嚴重不足，推一個irfb4110都有問題，何況6個。
我改了一下驅動電路，看一下新的波形，上升沿時間已經到了3US左右，電路是把輸入電阻R71由2.2K改為1K

0
回復
王秋冬
LV.5
8
2014-06-08 21:18
@aidianzi6688
我改了一下驅動電路，看一下新的波形，上升沿時間已經到了3US左右，電路是把輸入電阻R71由2.2K改為1K[圖片]

還要看你的電路工作頻率是多少，要是頻率低的話，應該能用啦。

0
回復
wuyuki
LV.5
9
2014-06-08 23:32
@aidianzi6688
我改了一下驅動電路，看一下新的波形，上升沿時間已經到了3US左右，電路是把輸入電阻R71由2.2K改為1K[圖片]
改圖騰柱驅動吧，改電阻不明顯的
0
回復
seusb
LV.2
10
2014-06-09 10:33
@aidianzi6688
我改了一下驅動電路，看一下新的波形，上升沿時間已經到了3US左右，電路是把輸入電阻R71由2.2K改為1K[圖片]
借用樓主話題請教俺用圖騰柱輸出的，頻率14kHz，發現上升沿有一個瞬時塌陷，不知何故，去掉負載就沒塌陷了，是啥原因

0
回復
Sam_Xiner
LV.4
11
2014-06-09 16:34
@seusb
借用樓主話題請教俺用圖騰柱輸出的，頻率14kHz，發現上升沿有一個瞬時塌陷，不知何故，去掉負載就沒塌陷了，是啥原因[圖片]

大的di/dt導致的振蕩

0
回復
seusb
LV.2
12
2014-06-09 16:48
@Sam_Xiner
大的di/dt導致的振蕩

看來還真是di/dt的問題，我的負載是個永磁線圈，但是在負載端好像測不到這個瞬變，另外如何抑制這個di/dt？
