變壓器參數

請指點！我現在一個15V2A的電源，想更改為8V5A輸出。是否更改變壓器次級圈數和電壓閉環就行了？變壓器參數是初級80T，反饋16T，次級14T，驅動IC是CR6850T。

還有我剛才試過把次級更改為8T，穿戴時電壓閉環調到8.2V輸出，但是一帶負載在100多mA時會出現嘯叫。再大一點負載時就沒有了，但是輸出電壓下降很利害。不知道是哪里出問題？請高手指點！謝謝

全部回復(13)
正序查看
倒序查看
hxl3733
LV.1
2
2014-07-06 14:26
變壓器是不是飽和了，把感量降低看看
0
回復
2014-07-06 16:33
同名端搞對沒有？
0
回復
zwj1213
LV.2
4
2014-07-07 08:51
@ymyangyong
同名端搞對沒有？

沒錯的，是反激變壓器。MOS管下面的電阻會不會有點大，現在是0.68.

0
回復
2014-07-07 09:19
@zwj1213
沒錯的，是反激變壓器。MOS管下面的電阻會不會有點大，現在是0.68.
0.68歐不算大。調一下反饋環路，或上圖大家看看。
0
回復
zwj1213
LV.2
6
2014-07-07 09:30
@ymyangyong
0.68歐不算大。調一下反饋環路，或上圖大家看看。

原理圖.doc

現在就是感覺帶不起負載，壓降比較利害。



0
回復
2014-07-07 09:51
@zwj1213
原理圖.doc現在就是感覺帶不起負載，壓降比較利害。

沒有標參數？

0
回復
zwj1213
LV.2
8
2014-07-07 10:16
@ymyangyong

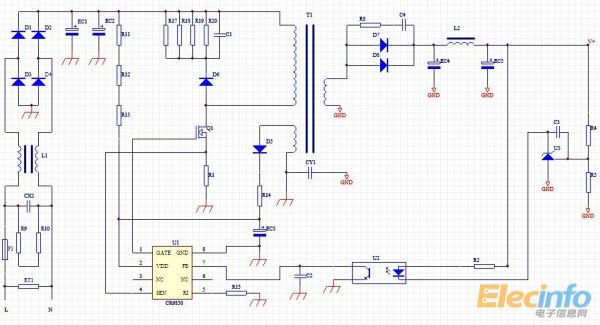

沒有標參數？[圖片]

新建 Microsoft Word 文檔.doc

上到2A左右壓降1V多，上到3.5A，壓降1.5V。電流再大一點就有自激聲音了。不知道哪里出問題？

0
回復
zwj1213
LV.2
9
2014-07-07 10:19
@ymyangyong
沒有標參數？[圖片]
還有這個電路在15V2A時，如果是滿負載也是壓降1V多。
0
回復
zwj1213
LV.2
10
2014-07-08 11:39
@ymyangyong
0.68歐不算大。調一下反饋環路，或上圖大家看看。

問題查出來了，原來是引線壓降了。謝謝大蝦了。

不過現在又遇到新問題，用原電路再修改輸出電壓為3V時，空載不穩定。不知道是什么問題，希望幫忙分析一下。謝謝！

0
回復
2014-07-08 11:43
@zwj1213
問題查出來了，原來是引線壓降了。謝謝大蝦了。不過現在又遇到新問題，用原電路再修改輸出電壓為3V時，空載不穩定。不知道是什么問題，希望幫忙分析一下。謝謝！
輸出電壓為3V時，431的供電電壓都不夠，反饋能正常嗎？
0
回復
zwj1213
LV.2
12
2014-07-08 12:25
@ymyangyong
輸出電壓為3V時，431的供電電壓都不夠，反饋能正常嗎？

請問要怎樣改電路呢？謝謝！

0
回復
2014-07-18 15:32
@zwj1213
請問要怎樣改電路呢？謝謝！
這個必須改變壓器，反饋也要改。
0
回復
2014-07-24 08:59
重新搞電壓器啊
