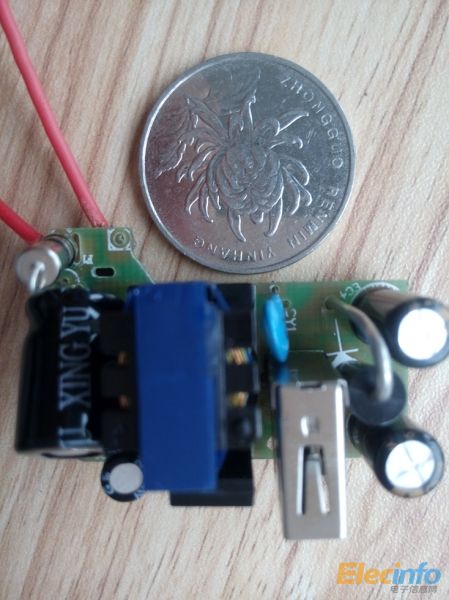

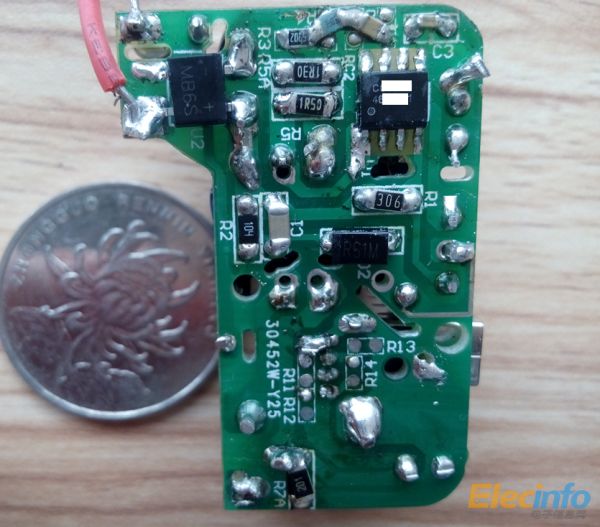

用EE16變壓器做5V2A 5V2.1A，效率77%左右----效率提升為78%

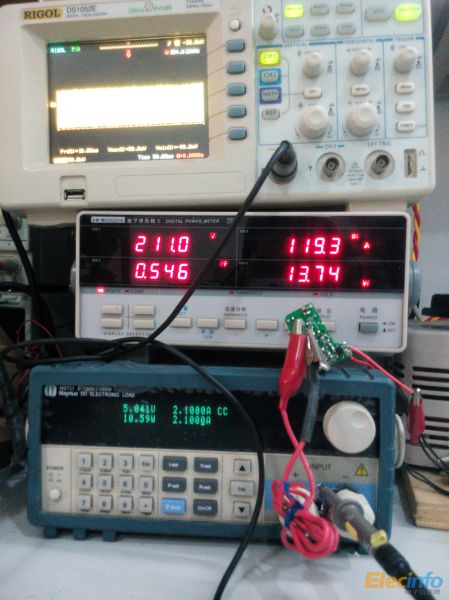

2.1A時效率達77.1%，10UF高壓電容，2*470uf輸出電容，1個SR540，紋波98mV

220V效率 小

正 小

反 小無印

效率提升為78%

220V

全部回復(33)
正序查看
倒序查看
2014-07-07 18:00
頂一個 樓主繼續~~
0
回復
mark jia
LV.8
3
2014-07-07 18:05
什么方案
0
回復
ovcan
LV.1
4
2014-07-07 18:16
單電壓吧
0
回復
7201286
LV.1
5
2014-07-11 22:40
@ovcan
單電壓吧
EMI 怎么樣
0
回復
2014-07-12 14:26
這芯片也沒線損補嘗。這塊板做出的充電器樓主敢用不？ 隨時要人命的設計。
0
回復
霞霞
LV.4
7
2014-07-12 20:02

1 ·工藝上看 很沒有節操

2 ·安全上看 像東突暴徒

3·................................................

還有很多看法在這里就不說了



0
回復
hx菁瑜
LV.4
8
2014-07-14 16:53
@bing833558
這芯片也沒線損補嘗。這塊板做出的充電器樓主敢用不？隨時要人命的設計。
要不要人命跟有沒有補償完全沒有關系啊，初次級及高低壓之間距離近的都開槽了，安全還是可以的，就是比不上過認證的了。
0
回復
2014-07-14 18:40
@霞霞
1·工藝上看很沒有節操2·安全上看像東突暴徒3·................................................還有很多看法在這里就不說了[圖片]
很有觀點
0
回復
bing833558
LV.4
10
2014-07-14 20:58
@hx菁瑜
要不要人命跟有沒有補償完全沒有關系啊，初次級及高低壓之間距離近的都開槽了，安全還是可以的，就是比不上過認證的了。
樓主沒有看標點符號，我說的是安全距離。
0
回復
hx菁瑜
LV.4
11
2014-07-17 11:10
@hx菁瑜
要不要人命跟有沒有補償完全沒有關系啊，初次級及高低壓之間距離近的都開槽了，安全還是可以的，就是比不上過認證的了。
安全還是要看成本啊，這么小的弄個雙面板會好些，來個安全些的，面積大些的，效率可以達到78%。

0
回復
hx菁瑜
LV.4
12
2014-07-17 11:12
@ovcan
單電壓吧

全電壓，110V輸入效率也達74%左右。

0
回復
hx菁瑜
LV.4
13
2014-07-17 11:13
@7201286
EMI怎么樣
這個是中性的，沒加EMI元件。
0
回復
hx菁瑜
LV.4
14
2014-07-17 11:14
@bing833558
樓主沒有看標點符號，我說的是安全距離。
哦，,語文沒學會。
0
回復
hx菁瑜
LV.4
15
2014-07-21 13:39
@1234567777
很有觀點
這是新手焊的板，當然是很難看，請各位看官忽略外觀看性能。至于安全，成本及面積的關系..............
0
回復
霞霞
LV.4
16
2014-07-21 20:53
@hx菁瑜
這是新手焊的板，當然是很難看，請各位看官忽略外觀看性能。至于安全，成本及面積的關系..............
理解
0
回復
長城
LV.8
17
2014-07-24 11:14
裝上外殼老化恒流負載能撐多久，溫度是多少？
0
回復
hx菁瑜
LV.4
18
2014-07-25 13:28
@長城
裝上外殼老化恒流負載能撐多久，溫度是多少？
2.1A老化，3小時以上，110V及220V交流輸入均沒什么問題。
0
回復
2014-08-10 19:05
@hx菁瑜
2.1A老化，3小時以上，110V及220V交流輸入均沒什么問題。
這樣做出來的東西險啊，輸入電容、肖特基都用得?。?img src="http://www.15119.cn/statics/js/kindeditor/plugins/emoticons/images/17.gif" />
0
回復
hx菁瑜
LV.4
20
2014-08-14 09:14
@gongliang169
這樣做出來的東西險啊，輸入電容、肖特基都用得小！[圖片]
合適用就好
0
回復
jimni
LV.2
21
2014-08-14 11:42
@hx菁瑜
安全還是要看成本啊，這么小的弄個雙面板會好些，來個安全些的，面積大些的，效率可以達到78%。[圖片][圖片]

安全問題是首要的，這是業界良心。

不管是電工、機工、軟工，做事都要有良心！

0
回復
mht820413
LV.6
22
2014-09-05 09:27
@hx菁瑜
合適用就好[圖片]
全電壓呀壽命怎么樣，變壓器會飽和嗎？
0
回復
hx菁瑜
LV.4
23
2014-09-05 16:40
@mht820413
全電壓呀壽命怎么樣，變壓器會飽和嗎？
不會飽和，已經大量出貨近兩年了，沒有反饋說短命的
0
回復
2014-09-05 17:02
@hx菁瑜
不會飽和，已經大量出貨近兩年了，沒有反饋說短命的[圖片]
把溫度說說吧
0
回復
mht820413
LV.6
25
2014-09-05 17:02
@hx菁瑜
不會飽和，已經大量出貨近兩年了，沒有反饋說短命的[圖片]
這效率是6級的節奏呀。充電器就是好，要是一天24小時工作，恐怕就要掛了，謝謝樓主分享你的大作
0
回復
長城
LV.8
26
2014-09-12 12:01
@hx菁瑜
2.1A老化，3小時以上，110V及220V交流輸入均沒什么問題。
才老化3小時，溫度多少？  老化24小時呢？能撐得住嗎
0
回復
hx菁瑜
LV.4
27
2014-09-12 20:11
@長城
才老化3小時，溫度多少？ 老化24小時呢？能撐得住嗎
沒試過，試過老化7個小時的，沒問題，而且這個是充電器，不是適配器，3個小時的滿載可以了吧
0
回復
長城
LV.8
28
2014-09-13 09:26
@hx菁瑜
沒試過，試過老化7個小時的，沒問題，而且這個是充電器，不是適配器，3個小時的滿載可以了吧
把溫度說說吧
0
回復
2014-09-17 11:29
@hx菁瑜
沒試過，試過老化7個小時的，沒問題，而且這個是充電器，不是適配器，3個小時的滿載可以了吧

溫度肯定不行了。。。

變壓器繞組溫度。。。

0
回復
2014-09-17 11:29
@賀赫無名
溫度肯定不行了。。。變壓器繞組溫度。。。
還有二極管。。
0
回復
2014-09-19 08:06
@霞霞
1·工藝上看很沒有節操2·安全上看像東突暴徒3·................................................還有很多看法在這里就不說了[圖片]
0
