在電源網上第一篇帖子《 一位發燒友的光伏歷程（近2年總結）》得到了版主的推薦，并置頂。為了再接再厲，在自己光伏發燒3年之際，特地設計了一款禮物獻給自己，僅實物在發燒友群中分享。獻給自己的禮物，必須有人分享才能精彩，雖然在發燒友群里免費贈送了幾片板子，但更多的分享放在電源網論壇里，包括部分設計資料（唯獨不公開的就是軟件部分的mppt跟蹤算法，也請見諒?。?

    先介紹下這款禮物的參數情況：

    輸入電壓：30~100V    輸入電流：0~9A

    輸出電壓：電池種類12、24、36、48V蓄電池或相應鋰電池

    輸出電流：限制在20A以內（48V電池組工作時，建議不超過15A輸出電流）

    電能轉換效率：12V電池（平均93%），24V電池（平均94%），36和48V電池（平均95%）測試功率約150W，損耗中包含單片機供電和液晶等控制系統供電，為實際轉換效率。

    結構極致精簡：Buck電路（沒有上交錯并聯，是因?yàn)殡娏鞑淮?；也沒有上同步整流，因?yàn)檩敵鲭妷?0V以后，同步整流效率提升有限，但是帶來結構上的復雜，反而是穩定性的隱患。）當然，這2中電路我都設計過，并在小范圍使用著。

    整體電路高效：電路結構不是最好的怎么保證高效？那就靠神器了，呵呵。首先是MOS管，IRFP4568(原裝拆機管，247大芯片封裝)，然后是關鍵的續流二極管和PV側防反接二極管40CPQ100（原裝拆機管，247大芯片封裝，當然也有63CPQ100），驅動使用IR2110驅動。

    散熱采用陶瓷散熱片導熱，2面都打上很薄的一層硅脂導熱，并加上風扇。

    軟件部分：1、液晶顯示系統基本參數；2、按鍵可以設置必備參數如輸出電壓上限和電池模式（蓄電池或鋰電池）。

    先簡單描述下，再慢慢豐富內容和分享資料。

    20140807更新禮物版原理圖，今天先上圖，有空把原理圖里的幾個要點稍微講講，幫助剛?cè)腴T的和新手理解（壇里的大神可以飄過，呵呵）

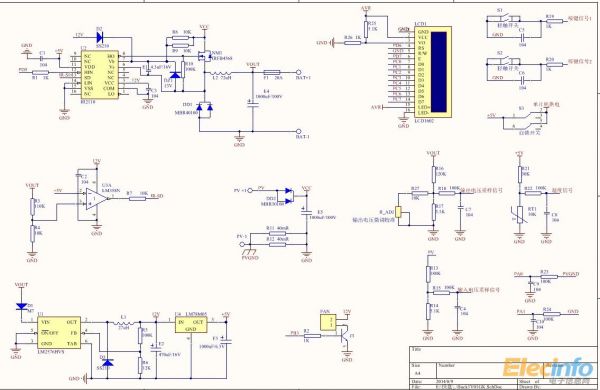

主電路原理圖

    技術要點：

    1、IR2110的高端驅動要點：首先VDD的電壓要和PWM輸入電壓電位一致（此處均為5V，如果VDD是12V那么對不起，不能啟動）；其次2110在用作高端驅動時，是通過電容E1預充電后，拉高G極電壓開通mos管，（DZ為穩壓二極管，保護Vb和Vs間電壓小于25V，超過25V燒2110切記）；一旦PWM開關正常后，Buck電路續流時電容E1可以通過D2進行充電，保證下次mos的開通（缺點是PWM有最大占空比限制，一般定義在95%以內）。

    2、DD2這個肖特基二極管作用就是防止夜間電池對PV放電，避免損壞PV，當然PV有防反接二極管的可以不用。

    3、LM2576+7805組成了系統供電模塊，將輸出的電池側電壓變成12V和5V給系統供電。（缺點是電池必須有電才能啟動，10V電池可能無法啟動；高壓上電時輸出電容會有個上電沖擊，因此接線禁止帶電接線，應用直流空開合閘）

    4、輸出電壓保護由單片機和LM358運放組成雙保護（硬件過壓保護目的是防止單片機響應不及時或者單片機死機，確保萬無一失）

    5、PA0和PA1是采樣電流信號，由20mR附近電阻轉換電壓信號，非常微弱而且是負壓差，所以必須用差分方式進行調理和采樣。

    6、由于是PWM主電路，干擾比較大，建議所有IC的 電源部分都安排一顆電容抗干擾用。

    7、電路中還簡化了很多東西，主要是由于管子比較結實余量大所以問題不大，也歡迎大家提意見和建議（比如：門極驅動一般都是小電阻+IN4148進行驅動；風扇和繼電器類的驅動并聯二極管續流；輸出端沒有保護，如果電池接反除了燒保險還有炸輸出電容的危險；）

    mppt使用范圍，以開路電壓20V板子和12V電池組成系統為例

    抓緊上圖：畫PCB時，發現功率管安裝方向畫反了，導致散熱器安裝斜著先將就了，呵呵。

背板圖，純手工焊接。

器件安裝集中一欄

封裝畫反了，影響了管子安裝，但是清晰可見247大芯片和陶瓷散熱片，另外還有2個按鍵。

調試線路

    接下來就是自己測試情況圖，呵呵。這也是大家最關心的了。大家會看到2組測試，一個是我自己測試的，一個是免費送板給群友測試的。（2個圖內軟件顯示進行了調整，最終版本為群友版本液晶顯示，系統數據：第一行為，PV電壓、電流、功率；第二行為，電池電壓，發電累積度數，傳感器溫度）。

群友測試圖1  24V電池充電162W功率

群友測試圖2  24V電池充電236W

自測試1  48V電池充電275W，輸入電流誤差0.2A

自測試2  48V電池充電，302W

自測試3  48V電池充電，344W，電流誤差0.2A

自測試4  7節磷酸鐵鋰電池串聯充電，152W

    先寫這么多，然后慢慢累積介紹，特別是改造過程和電路原理圖。其實mppt就是能控制的DC變換器而已，現在做多了，理論上任何一款可控的DC變換器我都能改造成mppt功能出來。然后提醒一些發燒友并不是任何情況適用mppt就效果好，小功率和低壓差的發燒友建議采用直充方式充電，花來買mppt控制器的錢不如直接買太陽能板板合適，當然一款普通的控制器保護電池充電不過壓還是必須的。

    發現了PCB錯誤后，進行了修訂，現在的版本號是BuckV01B05，然后再上幾張發燒友測試截圖（福建泉州）

在48V下接近500W工作（旁邊是個升壓型mppt，16V升壓48V）

清晰可見的版本號碼BuckV01B05

600W一切正常，超出預期，已累計發電2度。（該版本輸入電流放寬到10了，呵呵）

    2014年8月1日，秦皇島非晶板測試（開路電壓約100V，稍微有點危險的樣子，呵呵），工作電壓72V，充12V電池，壓差有點大也是個考驗。

再來張發燒友改造后的大電流，溫度不低，效率下降不少（壓差大，輸出電壓低，電流大，所以效率不高）
