小神實屬白菜一株，不過接線和看表頭還是可以的，技術上問題就請別提了，俺只負責玩的開心，請盡情指教。



【上集回顧】

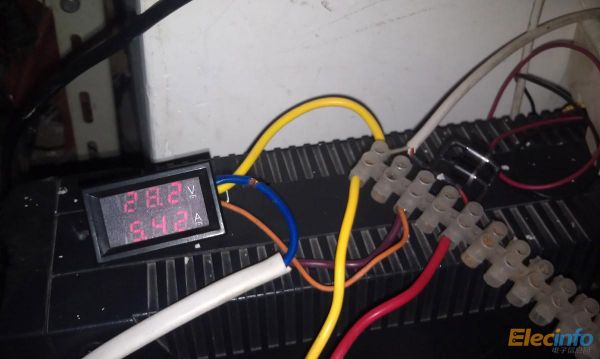

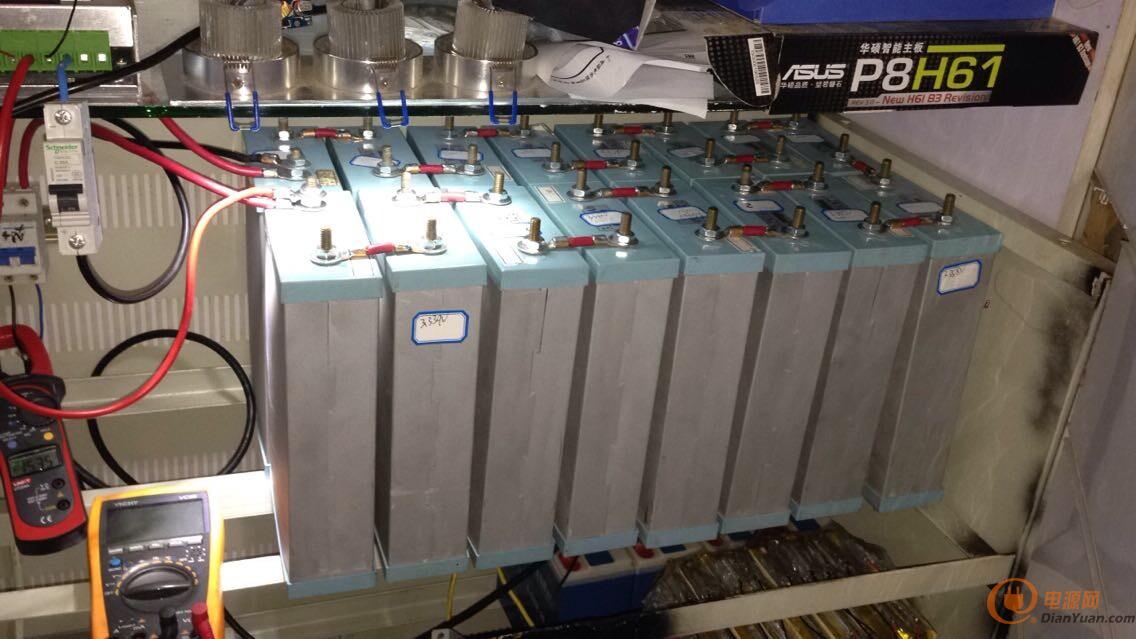

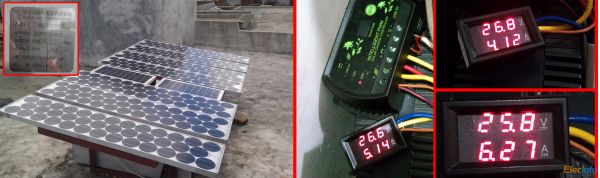

      偶有興趣，看到壇友出二手太陽能光伏板，成色舊2001年生產，倒是便宜才65元一塊，于是斗膽違背“雷總語錄”買了7塊，到手后中午測試了一下，板子都在19-20V，短路電流都在1.5-1.8A。因7塊板子不好均衡，后又找來2塊20V20W的并起來當一塊40W使用，就當8塊40W了吧，總標稱功率大概300W左右，連線2.5平30米。4并2串接PWM控制器對24V電池組充電，電流老是上不去，平常4A多，峰值6A多，效果不理想，以為畢竟板子太老了，湊合玩玩過一下光伏癮罷了。







沒玩十幾天，PWM控制器居然掛了，無奈的接上二極管直充，心想興許我的光伏夢就這么開始褪色了。難不成真象雷總的作文那樣，題目：“我的一生”，   內容：“一生下來就掛了……”





【正片上映】

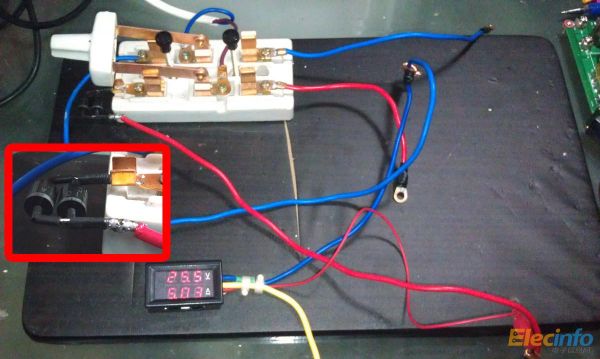

      一次偶然， 加了“太陽能控制器”發燒友QQ群，了解到群主騰老師正在開發一款極致、精簡、高效降壓型mppt太陽能控制器作為自己光伏發燒3年的禮物，并且開始群友測試，測試結果不同凡響，效率之高令大家尊稱“神器”，小神居然幸運的得到僅有十塊測試板之一，群友既羨慕又嫉妒，哈哈小神總是這么幸運！??！ 經過幾天漫長的等待，小神的神器終于到貨，興高采列地跟老婆一起把神器請回家。神器體格小巧但用料講究。為了好跟直充有個比較，專門準備了一塊木板，坐等明星登臺。

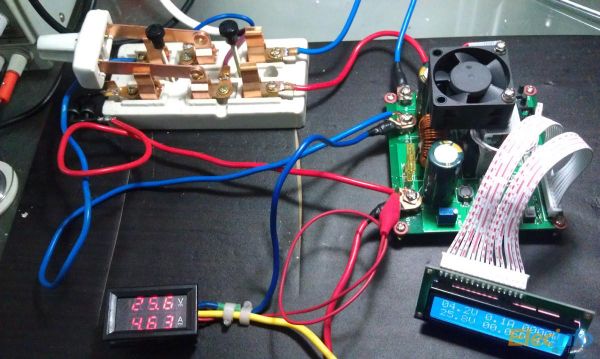

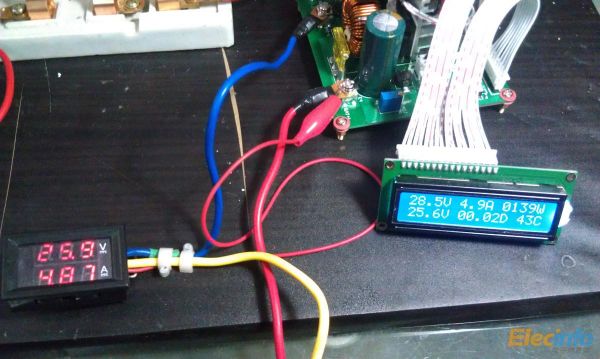

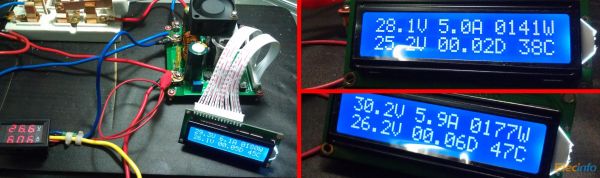

在熱心群友的歡呼聲中，直播開始了。接線通電，屏幕亮起，帥！此時顯示直充25.6*4.63=118.5W



再次檢查并設置好各項參數，迫不急待的將閘刀切向右邊……功率，我要的功率……神器會不會象其他群友的那樣奏響神曲呢？





屏幕右上角W數開始跳動，上……上……上……。三分鐘后MPPT跟蹤正常，在180W左右波動，比較直充118W到神器的177W，直充完??！

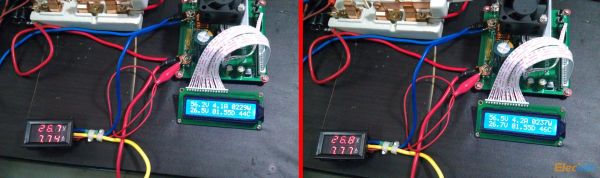

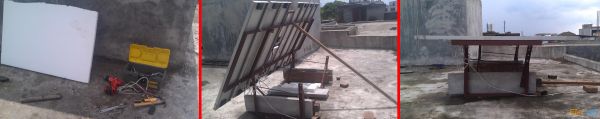

雖然直充下崗了，但回想起普通PWM控制器那時候也是出現過峰值6A多的，再說從表頭數值算起來效率才89%呀，跟群友測試的96%差的不是一點點?。嵝娜河褌冮_始幫小神分析原因，是因?yàn)?0米線太長還是表頭精度太離譜呢？最后在騰老師的指導下把板子改成2并4串，還在X寶訂了霍爾電流表。于是，馬上收拾工具上屋頂，中午的太陽那個熱喲，一個人又負責調板、接線、拍照啥的，折騰完太陽下班了。



第二天吃完午飯，又來折騰神器，哈哈，看到7A了，終于到7A了，因?yàn)榫€長，壓差真的很重要。神器運行正常，散熱片溫溫的感覺不到燙。

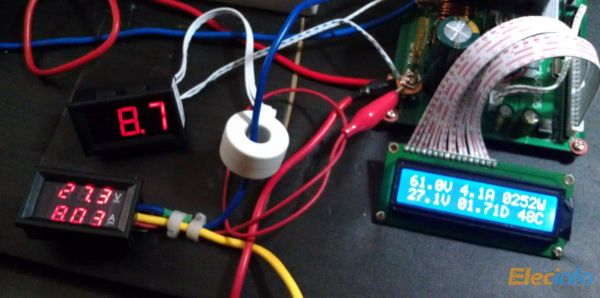

再過一天，霍爾表到貨。唉，原來的表頭喲，精度不是一般的不準，砸了它的心都有。255W了，誰還能說這不是神器呢。計算一下真效率96.3，耶……原來不是效率不高而是表頭不準確。

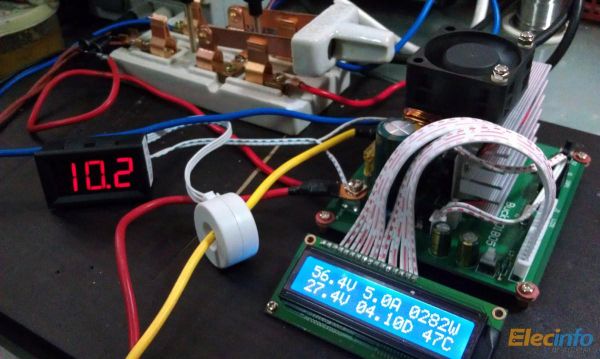

神跡再次出現，神器果然神奇！?。〕?0A，282W。相對于原來的普通PWM控制器，效率提升60%左右，太棒了！普通控制器完敗！



【插播廣告】

       說是廣告，其實不是真的廣告，是因?yàn)閺V告一般簡短精悍，這點比較適合寫總結，僅供比小神更菜的菜苗參考：

1、板子串或并應選配均衡，避免產生瓶頸。

2、板子連至室內控制器的線纜應盡量選粗選短；或板子串接提高輸出電壓，以減少線路損耗。（往后這點上再折騰，我一定還能有收獲）

3、別聽信什么小功率別選用MPPT，神器自有神器的功效。

4、折騰無止境，快樂盡逍遙。

5、……（下次折騰完再補上）



【片尾語】

       至此，折騰2001年老板子告一段落，由于神器的加入，在原組件不擴容環境下從實際收益6A到10A的提升，就象群友老福所說的“板子在騰老師的神器配合下老物逢春”。感謝騰老師、感謝“神器”、感謝關心和支持我的廣大群友！尤其是老福、小周、六道、風雨、新手還有“千惡”的雷總，謝謝你們教我怎么折騰板子怎么玩神器，還增長了知識。生活就是這樣， 快樂屬于愛折騰的人！
