偶從事安規行業一晃已經有兩年光陰,在Connector(電腦連接器)這塊略懂一二,各位有興趣的大蝦可以一起來交流交流,探討探討!

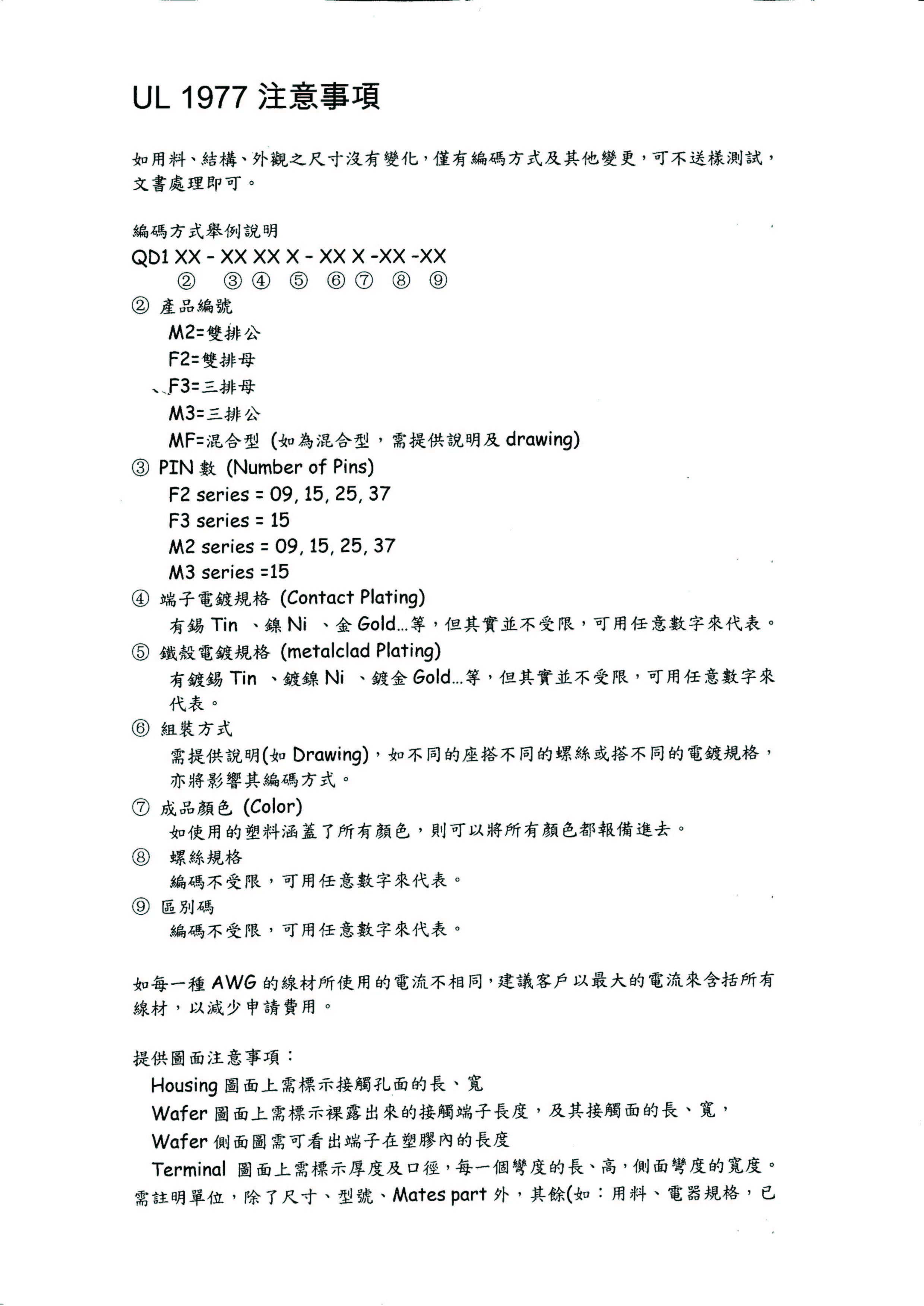

以下文件是有關UL1977一些基本測試以及注意事項,供各位參考!
Connector(連接器) UL1977 認證,過年啦拿出來曬一曬!!! ^_^
全部回復(31)
正序查看
倒序查看

0
回復
@windy2007
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1174532956.jpg');}"onmousewheel="returnimgzoom(this);">

0
回復
@windy2007
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1174533454.jpg');}"onmousewheel="returnimgzoom(this);">
CONNECTOR的測試很容易通過嗎?一般會有哪些方面的缺陷?
0
回復
@zengyonghua1
那一般做此連接器的UL認證,如何分系列?費用都與哪些因素有關?大致費用多少?
樓上發問的兄弟,抱歉因?yàn)楣揪W(wǎng)絡問題,很久沒有進來灌水了.
你所說的熱插拔是指拉力測試嗎?拉力測試一般如果端子與線鉚合的地方做好點,應該就不難過.
connector 申請UL,所謂系列區分,比如:你有個A2141型號的產品,有2p,4p,.......配的線有16AWG,18AWG......有Housing & Terminal,Wafer配套一起使用,或者你的產品是這三者中的任意兩者的組合.其實這樣固定在一起就是一個系列,影響系列的就只有配線的不同,Pin數的不同,塑膠料的不同.影響價格的主要因素在塑膠料使用的料號的多少,配線的多少以及型號的多少.
如有需要或近一步的探討,請發e-mail:sales1@victronic.com.tw.或致電:0769-88081545
你所說的熱插拔是指拉力測試嗎?拉力測試一般如果端子與線鉚合的地方做好點,應該就不難過.
connector 申請UL,所謂系列區分,比如:你有個A2141型號的產品,有2p,4p,.......配的線有16AWG,18AWG......有Housing & Terminal,Wafer配套一起使用,或者你的產品是這三者中的任意兩者的組合.其實這樣固定在一起就是一個系列,影響系列的就只有配線的不同,Pin數的不同,塑膠料的不同.影響價格的主要因素在塑膠料使用的料號的多少,配線的多少以及型號的多少.
如有需要或近一步的探討,請發e-mail:sales1@victronic.com.tw.或致電:0769-88081545
0
回復
@windy2007
樓上發問的兄弟,抱歉因?yàn)楣揪W(wǎng)絡問題,很久沒有進來灌水了.你所說的熱插拔是指拉力測試嗎?拉力測試一般如果端子與線鉚合的地方做好點,應該就不難過.connector申請UL,所謂系列區分,比如:你有個A2141型號的產品,有2p,4p,.......配的線有16AWG,18AWG......有Housing&Terminal,Wafer配套一起使用,或者你的產品是這三者中的任意兩者的組合.其實這樣固定在一起就是一個系列,影響系列的就只有配線的不同,Pin數的不同,塑膠料的不同.影響價格的主要因素在塑膠料使用的料號的多少,配線的多少以及型號的多少.如有需要或近一步的探討,請發e-mail:sales1@victronic.com.tw.或致電:0769-88081545
謝謝!
0
回復
@windy2007
快過年啦!作為此貼的樓主在此向各位到訪的大俠們送個祝福:祝大家在鼠年里:用連接器把朋友連成片,好運好事一路連,財運福運連連連!!!
好久沒人來灌水了,自己動手灌點吧~~!
UL1977 2008年申請規費又調漲了......
UL 1977 File Review 已於2008-01-18 開始進行,主要針對舊產品類別可能歸類錯誤或不符合標準要求等進行評估.
此次File Review 是沒有收取費用的,除非需執行測試,才有可能加收費用.
另外,
- 產品只要沒有執行過"帶電插拔測試(Overload test)",就必須在產品或最小外包裝上面標示"Not for current interrupting"
或"For disconnecting use only" 或相同意思的內容亦可.工廠檢查人員會在常規的檢驗中檢查此項要求.
- 產品上有接地端子及可連接接地導體部位的使用,就必須執行"接地阻抗測試(Grounding Impedance Test)".
UL 1977 二版新要求
報告中將開始註明使用塑料的耐燃等級(Flame rating),若日後針對申請過的型號欲增加使用塑料的話,
則新塑料的耐燃等級必須等同或大於原塑料的耐燃等級.註明條件如下:
- 申請CSA C22.2 No. 182.3標準,均要註明塑料的耐燃等級.
- 申請UL,除了Type 0 以外的,均要註明塑料的耐燃等級.
UL1977 2008年申請規費又調漲了......
UL 1977 File Review 已於2008-01-18 開始進行,主要針對舊產品類別可能歸類錯誤或不符合標準要求等進行評估.
此次File Review 是沒有收取費用的,除非需執行測試,才有可能加收費用.
另外,
- 產品只要沒有執行過"帶電插拔測試(Overload test)",就必須在產品或最小外包裝上面標示"Not for current interrupting"
或"For disconnecting use only" 或相同意思的內容亦可.工廠檢查人員會在常規的檢驗中檢查此項要求.
- 產品上有接地端子及可連接接地導體部位的使用,就必須執行"接地阻抗測試(Grounding Impedance Test)".
UL 1977 二版新要求
報告中將開始註明使用塑料的耐燃等級(Flame rating),若日後針對申請過的型號欲增加使用塑料的話,
則新塑料的耐燃等級必須等同或大於原塑料的耐燃等級.註明條件如下:
- 申請CSA C22.2 No. 182.3標準,均要註明塑料的耐燃等級.
- 申請UL,除了Type 0 以外的,均要註明塑料的耐燃等級.
0
回復
@heng_connector
請教大大UL1977的測試為什麼可以以串連的方式測試,這樣的溫昇不是會與單顆的不同嗎?(電阻增加)!!!請教您一般DCJACK應用時,溫昇的規格需要在多少以下才算是合格?是否有相關的規範可以參考!
將Housing+Wafer+Terminal用AWG線串連起來為了讓其導通形成迴路,也就是UL1977里面為了做通電流測試所要求的.
你所說的單顆是指什么?單獨的Terminal帶線嗎?
電阻增加是因?yàn)樗鼈兇B的原因,但是這和測試不沖突.只要樣品Terminal與AWG線焊接的地方點錫注意均勻,不要吃錫吃得太多增加阻抗影響溫升就好了.
你說的DC Jack是我比較少接觸,它申請UL對應的標準應該不是UL1977吧?
你所說的單顆是指什么?單獨的Terminal帶線嗎?
電阻增加是因?yàn)樗鼈兇B的原因,但是這和測試不沖突.只要樣品Terminal與AWG線焊接的地方點錫注意均勻,不要吃錫吃得太多增加阻抗影響溫升就好了.
你說的DC Jack是我比較少接觸,它申請UL對應的標準應該不是UL1977吧?
0
回復
@windy2007
將Housing+Wafer+Terminal用AWG線串連起來為了讓其導通形成迴路,也就是UL1977里面為了做通電流測試所要求的.你所說的單顆是指什么?單獨的Terminal帶線嗎?電阻增加是因?yàn)樗鼈兇B的原因,但是這和測試不沖突.只要樣品Terminal與AWG線焊接的地方點錫注意均勻,不要吃錫吃得太多增加阻抗影響溫升就好了.你說的DCJack是我比較少接觸,它申請UL對應的標準應該不是UL1977吧?
目前我們給UL作驗證DC JACK的部分驗證報告中有帶到UL1977的說明,所以應該是吧!還是在您的認知中應該以UL哪一個編號作測試可以提供給我參考嗎?
所謂的串聯&單顆測試不同處如下:
單顆測試迴路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2608971212026012.jpg');}" onmousewheel="return imgzoom(this);">
串聯測試迴路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2608971212026168.jpg');}" onmousewheel="return imgzoom(this);">
目前UL幫我們作DC JACK的測試都是使用串聯方式(一次7顆),所以我很納悶這樣的測試與實際應用是否有差異!這樣的測試方式是否適合!
所謂的串聯&單顆測試不同處如下:
單顆測試迴路:

串聯測試迴路:

目前UL幫我們作DC JACK的測試都是使用串聯方式(一次7顆),所以我很納悶這樣的測試與實際應用是否有差異!這樣的測試方式是否適合!
0
回復
@heng_connector
目前我們給UL作驗證DCJACK的部分驗證報告中有帶到UL1977的說明,所以應該是吧!還是在您的認知中應該以UL哪一個編號作測試可以提供給我參考嗎?所謂的串聯&單顆測試不同處如下:單顆測試迴路:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2608971212026012.jpg');}"onmousewheel="returnimgzoom(this);">串聯測試迴路:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2608971212026168.jpg');}"onmousewheel="returnimgzoom(this);">目前UL幫我們作DCJACK的測試都是使用串聯方式(一次7顆),所以我很納悶這樣的測試與實際應用是否有差異!這樣的測試方式是否適合!
有兩個所星期沒來灌水了,這位兄臺你問到的DC Jack應該也算是連接器的一種,但是它有別于電腦連接器.一般申請UL1977的東西是用于電腦方面的connector.
看上去你們的產品像是UL498的東西.
看上去你們的產品像是UL498的東西.
0
回復
@windy2007
**此帖已被管理員刪除**
最近從事連接器行業的各位大俠都在忙些什么?
有沒有在搞UL File Review 的?
UL File Review現在主要針對Connector類產品有申請UL1977,
審核這些產品是否有帶電插拔使用或接地作用功能.
如有則需進行送樣測試,Update之前的測試報告.
這主要是UL針對UL1977標準進行了更新所導致的.
在這塊大家有沒有些什么心得或經驗?
拿出來一起交流交流啊...
有沒有在搞UL File Review 的?
UL File Review現在主要針對Connector類產品有申請UL1977,
審核這些產品是否有帶電插拔使用或接地作用功能.
如有則需進行送樣測試,Update之前的測試報告.
這主要是UL針對UL1977標準進行了更新所導致的.
在這塊大家有沒有些什么心得或經驗?
拿出來一起交流交流啊...
0
回復
@yingyinger
上面的大哥們,很高興遇到你們。請問UL1977中的moldstressrelieftest具體測試是怎么進行的?謝謝
連接器溫升測試問題:我們的產品是工業連接器,UL認證時也是用這個標準,對于熱電偶的放置位置不是很確定,想請教各位高手有何講究嗎?一般你們是用何種方式固定的?如果用膠水的話,是用哪種膠水及催化劑?如果是用膠布的話,請問用哪種膠布?謝謝!
