你說的大功率是多少瓦？

本人做過1000W以下的LLC。

800W以上吧，因為輸出電流比較大，雙線并繞比較困難。

我的變壓器使用不是雙線并繞，但是我的變壓器（使用全波整流）測量出二次側的漏感分別是28uH和26uH感覺相差不大

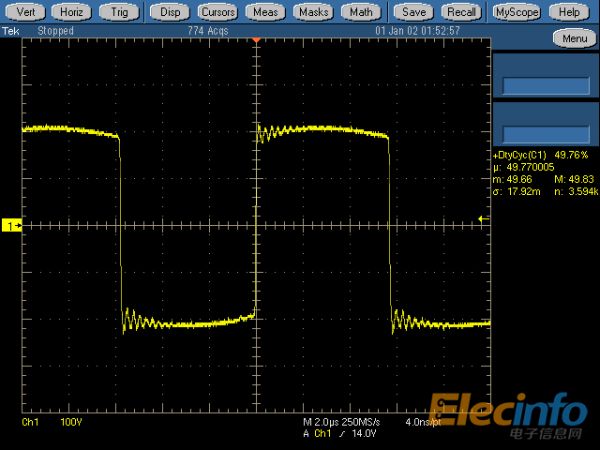

圖一：通過測量變壓器兩端電壓（施加在變壓器兩端的電壓），基本上是一致的，

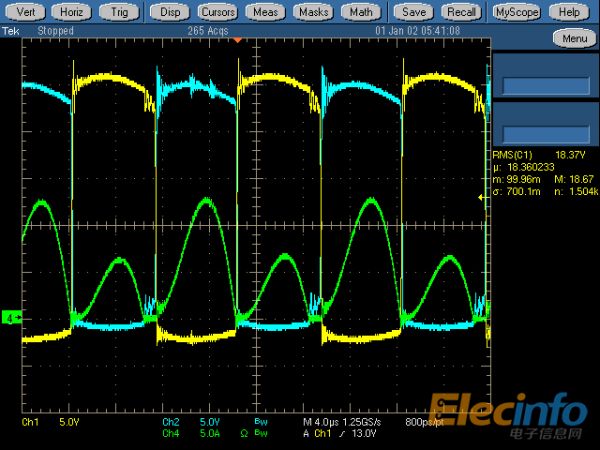

圖二：黃色電壓波形的那個繞組輸出電壓高，輸出的電流大；青色電壓波形的那個繞組輸出電壓低，輸出電流大。

通過對調一次側變壓器的兩端后：

圖三：黃色電壓波形的那個繞組輸出電壓高，但是輸出的電流卻是小的；青色電壓波形的那個繞組輸出電壓低，但是輸出電流大。

     所以從上面的實驗結果表明，在我的電路板這里，輸出的電壓大一點并不是影響輸出電流嚴重不均衡的主要原因。

    對換一次側，能夠?qū)φ{(diào)二次側的兩個繞組輸出電流的不均衡情況。

    多個電路以及多種方式對比，都是上管開通的時候，二次側與此同向的那個繞組輸出電流大。對于一次側電流來說也就是永遠都是上半波電流大，下半波電流小。

請問一下以上問題是怎么回事呢？請問大神能幫一下忙嗎？

1，變壓器次級一般采用雙繞組并繞，避免感量誤差。

2，次級整流部分的布線盡量平均。

高手果然不同，一點就通了，電源的輸出電流基本相等好了但是又發現另外一個問題了：

圖一：加同步整流，從空載關機時，出現下圖中的電流倒灌。青色的是同步整流波形，黃色的是二次側變壓器波形，紅色的是變壓器二次側中心點電流波形

圖二：開機后加載后，關閉負載進入空載后出現如下波形（輕負載1A以下都會出現，1A以上沒有這個問題）：青色的是同步整流波形，黃色的是二次側變壓器波形，紅色的是變壓器二次側中心點電流波形

加載后（5A , 1A以上都可以）輸出電流波形是正常的，不會倒灌，如下圖：青色的是同步整流波形，黃色的是一次側下MOS管驅動波形，紅色的是變壓器二次側中心點電流波形

輕載的時候（1A，安全起見沒有添加同步驅動），電流電壓波形如下圖：青色的是同步整流波形，黃色的是一次側下MOS管驅動波形，紅色的是變壓器二次側中心點電流波形一次側下MOS管驅動

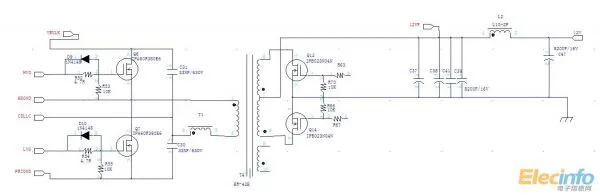

主電路圖如下：

大電流時，采用雙線并繞，感覺挺難做得到的呀。輸出80A應該如何弄的呢？
