這是我在書上抄的一份RCC電路,看有沒有人能分析出它的工作過程,或是有什么弊端......不帶光耦的RCC電路,有誰能完全的分析出它的工作過程
這是我在書上抄的一份RCC電路,看有沒有人能分析出它的工作過程,或是有什么弊端......全部回復(32)
正序查看
倒序查看

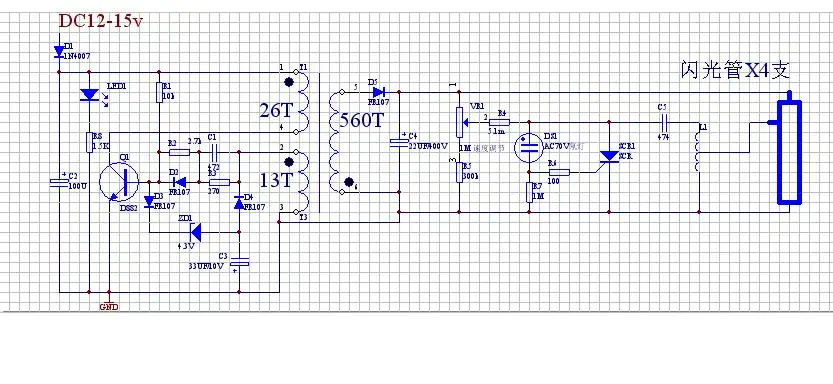

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1174573520.jpg');}" onmousewheel="return imgzoom(this);">這是我做的一款帶閃光燈的RCC電路,12V-15V之間,輸入電流幾乎沒什么變化,在輸入為15V時,電流反而還會降一點,輸出穩定在210V,最頂上的圖是它的升級電路,穩壓效果比這個會更好....我要是有時間了,我會拿它來做實驗的...呵呵 0
回復
@心中有冰
Q2,ZD2,R7.R8實際上就是等同于一個取樣反饋電路!作用是控制Q1的導通與截止,穩定輸出電壓但對于這個電路依靠什么原理使Q1截止,我比較迷惑期待高手解答……
當Q1進入飽合區后,根據晶體管的特性,其電流放大倍數hfe下降(這點相信大家在讀書時都知道的),將會導致基極電流不能維持開關管的飽和狀態而退出飽和區.晶體管的壓降VCE增大,一次繞組上的電壓反饋到Q1基極繞組上,繞組電壓下降,由于正反饋的作用,開關管迅速處于截裝態.
0
回復
@2973537
你的Q2和Q4可以省去一個,因?yàn)楫?dāng)Q1B電壓被Q2穩定,相當與限制了Q1E的峰值電流,所以Q4可以省去.當用Q4限制了Q1的峰值電流時.Q1達到峰值時Q1B電壓以定,因電流不能再增加Q1退出飽和,變壓器開始反激.個人意見,多多指教!
不行的...Q4起的是過流保護,因是在全電壓范圍,IP必須取在最低電壓時的最大電流,而Q4是起穩壓作用...有一點請仔細分析,輸出電壓是與C3上的負壓成正比的(這點很重要).當輸出電壓上升時,C3上的負壓也按比例上升,使穩壓管擊穿,Q2導通,旁路開關管基極電流,使其因其極電流不足而截止,從而使TON時間變短.改變R7與R8的比值即可改變輸出電壓.
0
