開關電源采用的是TOP252EN 雙5V 500mA 隔離輸出。

現在的問題是，一路能帶起負載，另一路帶不起負載。

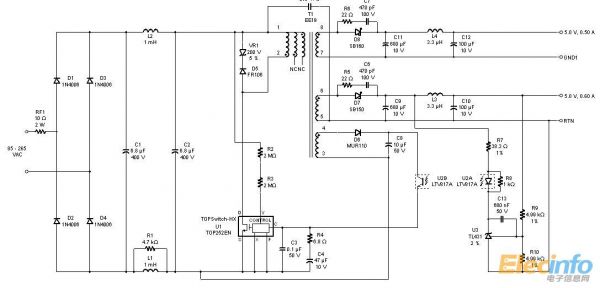

原理圖：

變壓器參數：

初級電感量為 749uH.

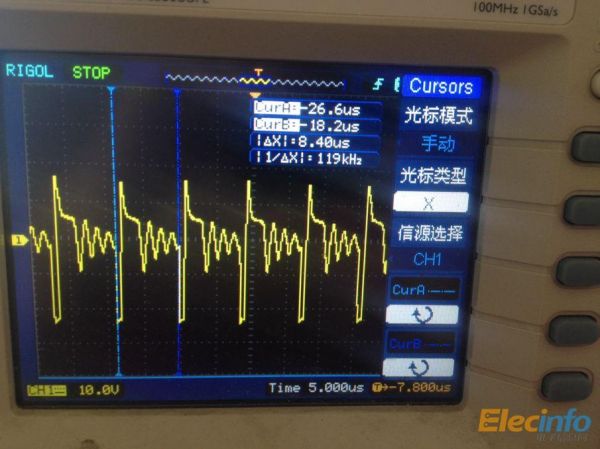

輕載MOS 柵極波形：

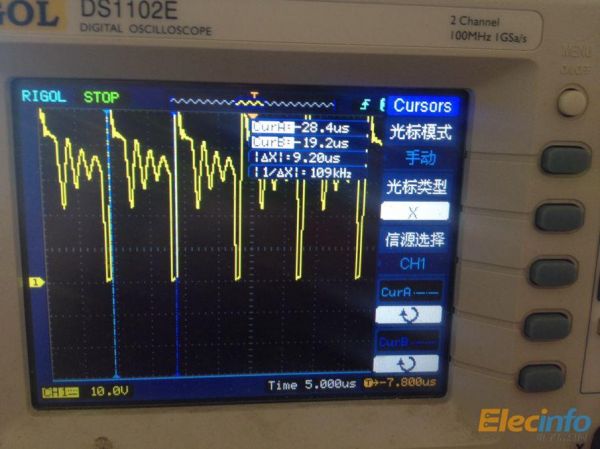

重載MOS柵極波形：

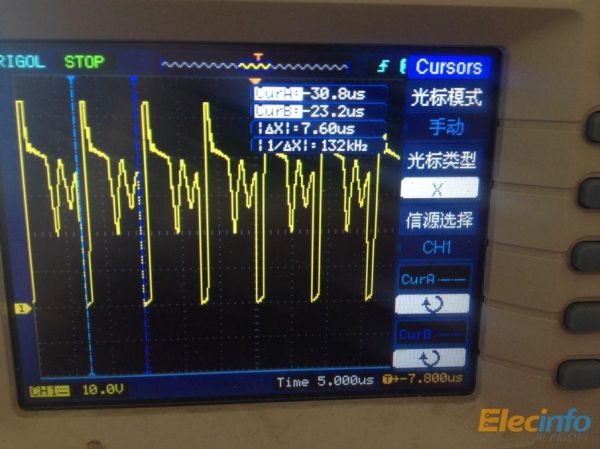

輕載次級輸出波形：

重載次級輸出波形：

本人第一次做開關電源。對開關電源不是很理解。 不知道哪些參數不合適。請大蝦們幫我分析下。謝謝。
