我是新手，第一次接觸開關電源。用TOP252EN做的雙5V 500mA的開關電源。工作正常但輸出效率 45%左右。這幾天試了幾種方法改變輸入電容 改變輸出二極管等等，效率還是沒有變化。
請大師們幫我看看波形，變壓器和電路設計哪存在不合理。應該怎么去解決。謝謝。

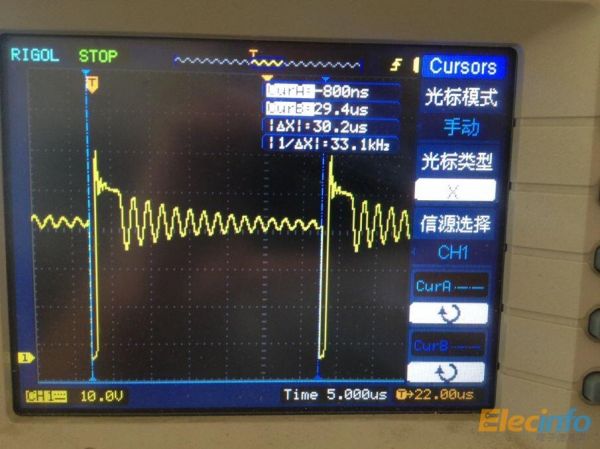

輕載VDS波形：

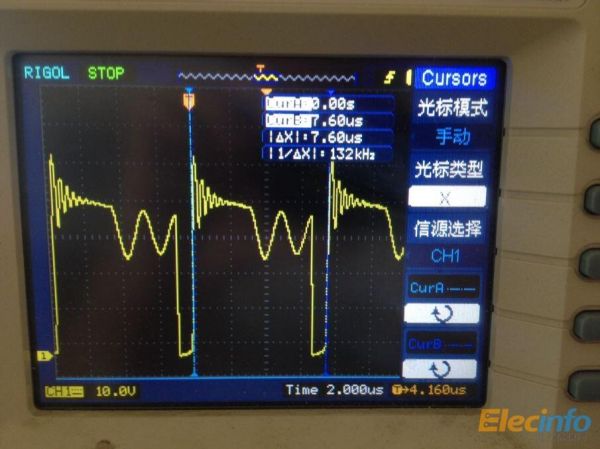

重載VDS波形：

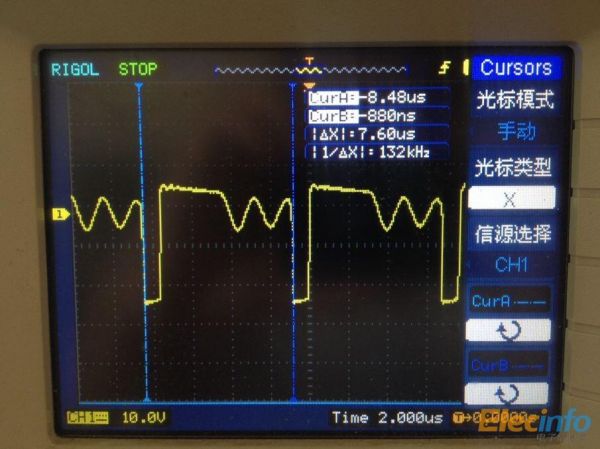

輕載輸出波形波形：
重載輸出波形：

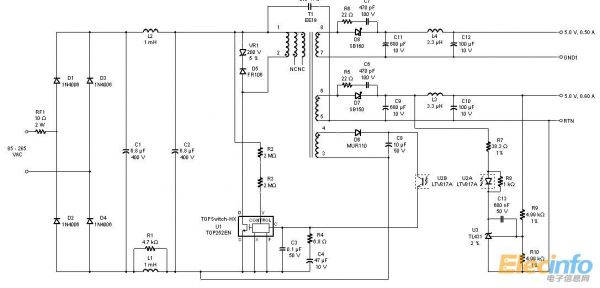

原理圖：
謝謝所有回復的朋友。
