自己畫的圖，想再加個過流保護，但找不到資料，請各位大俠指教

捕獲

全部回復(9)
正序查看
倒序查看
冬天12
LV.3
2
2014-11-05 09:23

圖紙參數

輸入：72V  DC  (40V~100V)

輸出：15V  DC  1.5A

          5V   DC  1A(主輸出)

對于圖中的電容我不太確定怎么取值，還請大家?guī)兔χv解，謝謝


0
回復
2014-11-05 13:14

同求解答·

幫樓主頂一下

求大神解答~~

0
回復
2014-11-05 17:16
@冬天12
圖紙參數輸入：72V DC (40V~100V)輸出：15V DC 1.5A     5V DC 1A(主輸出)對于圖中的電容我不太確定怎么取值，還請大家?guī)兔χv解，謝謝
原邊已有限流保護。次級想再加的話，看下http://www.15119.cn/bbs/888212.html。
0
回復
冬天12
LV.3
5
2014-11-05 19:23
@ymyangyong
原邊已有限流保護。次級想再加的話，看下http://www.15119.cn/bbs/888212.html。

前輩，我圖上反饋好像不太對，能幫忙指點嗎


0
回復
2014-11-05 20:03
@冬天12
前輩，我圖上反饋好像不太對，能幫忙指點嗎

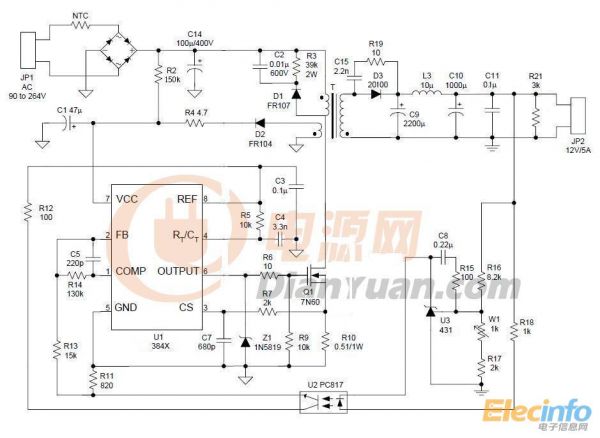

反饋部分可以參考下這個圖：
